CANON
EF 17-40/4L USM
______________________________________________________________________________________________________________________
|
27 de Sep. de 2.005
Partes de la Página
Definición en
Estudio▼
Viñeteo▼
Distorsión▼
A. Cromáticas▼
Enfoque▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Canon 20D_________________________________________________________________________________________________________________________________ |
- Definición en
exterior.
Detalles en
Metodología
► |
|
Longitud focal 17 mm.
|
|
Para
ver el recorte en su tamaño original (8 MPx)
seleccionar la abertura deseada. |
|
Visión a 17 mm. (27,2 mm. en
35 mm.) |
|
Miniaturas |
|
Selección de
recorte |
|
|
|
Centro
|
|
|
 |
|
|
| |
|
|
|
|
|
|
|
 |
|
|
|
|
|
Longitud
Focal 29 mm.
|
|
Para
ver el recorte en su tamaño original (8 MPx)
seleccionar la abertura deseada. |
|

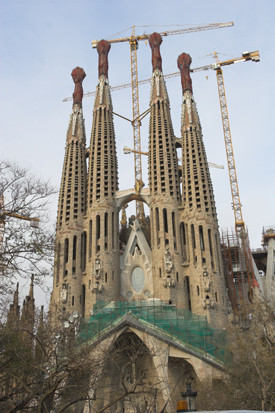

Visión a 29 mm. (46.4 mm. en
35 mm.) |
|
Miniaturas |
|
Selección de
recorte |
|
|
|
Centro
|
|
|
 |
|
|
| |
|
|
|
|
|
|
 |
|
|
|
|
|
Longitud
Focal 40 mm. |
|
Para
ver el recorte en su tamaño original (8 MPx)
seleccionar la abertura deseada. |
|

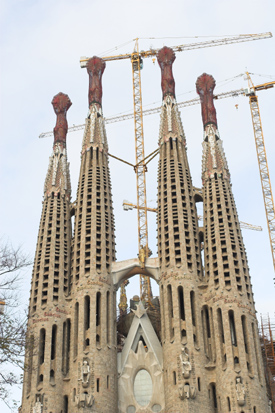

Visión a 40 mm. (64 mm. en 35
mm.) |
|
Miniaturas |
|
Selección de
recorte |
|
|
|
Centro
|
|
|
|
|
|
| |
|
|
|
|
|
|
 |
|
|
|
|
|
Comentarios Definición en
exterior. |
|
Las
fotos expuestas se renovaron el pasado 12.03.06 debido a que las
anteriores estaban un tanto duras a causa de la hora en la que
fueron tomadas.
En esta ocasión el clima se fue hacia la otra banda y se
nubló muy rápido con lo que a medida que la focal se iba
alargando nos íbamos quedando sin sol. En todo caso reflejan
mejor el buen trabajo de este objetivo que las anteriores.

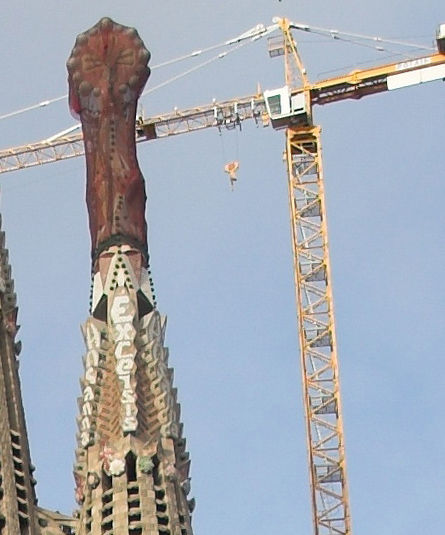

En 17 mm. ya a f 1:4,0 ofrece una calidad más que aceptable,
a f 1:5,6 notable y a f 1:8,0 notable alto.

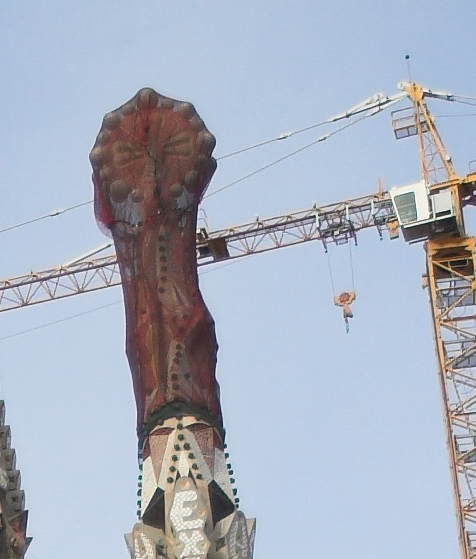

En 29 mm. sigue con el mismo rendimiento.
En las grúas de las esquinas y a máxima abertura aparecen
ligeras aberraciones cromáticas.
En la vegetación inferior no se observa ninguna aberración y en la
sombras el detalle es muy alto.
El colorido saturado y los ocres fuertes, típicos de este objetivo
no por ello estridentes.
Las tomas a f 1:10,0 no mejoran de forma apreciable a las de f
1:8,0 en esquinas por ello se ha decidido omitirlas ya que no
vale la pena cerrar más allá de f 1:8,0 para que esta óptica de
lo mejor de sí a no ser que se requiera algo más de P.C.
En cuanto a la velocidad y precisión del enfoque, sencillamente
ejemplar y no solo rápido y exacto sino también con el típico
silencio de los motores USM de anillo.
No hay titubeos en situaciones de contraste normal y enfoque
puntual al centro en centésimas de segundo se clava el foco sin
ningún parpadeo o corrección.
En enfoque continuo y condiciones
de baja luz también trabaja junto
con la 20D a la perfección. No necesita el pre-destello del
flash incorporado con poquísima luz pese a sus f 1:4.0 de
abertura máxima.
Cabe decir que en MF el movimiento del anillo es algo
duro ya que no hay una desconexión mecánica con el motor de
arrastre sino una eléctrica, por ello
al mover el anillo arrastramos siempre el rotor del motor. El
arqueo del mismo tiene un recorrido correcto y carente de
holguras.
|
|
|
|
- Definición en
estudio.
|
|
Resumen
Definición en Estudio. |
COMENTARIOS
DEFINICIÓN EN ESTUDIO
|

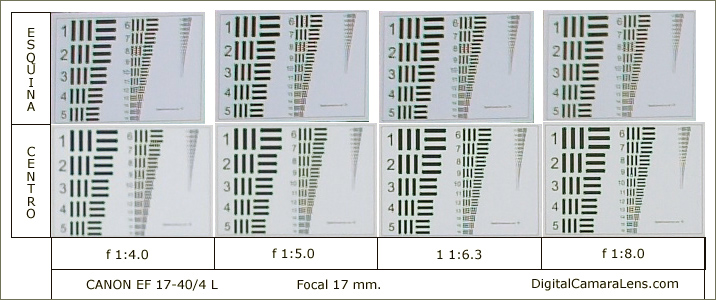

17 mm.
El comienzo a f 1:4.0 en centro es un poco bajo de nitidez, en la esquina extrema
a causa del viñeteo residual el contraste y la
escala resolutiva es superior.
Se aprecian en esquinas ligeras ACs laterales de espectro azul/magenta. En la
escala nº 8 de forma repetitiva y por sincronismo en la
alineación del sensor, en todos los diafragmas aparece un efecto
moiré, mejor diafragma entre f 1:6.3 y f 1:8.0, escala resuelta
nº 12.

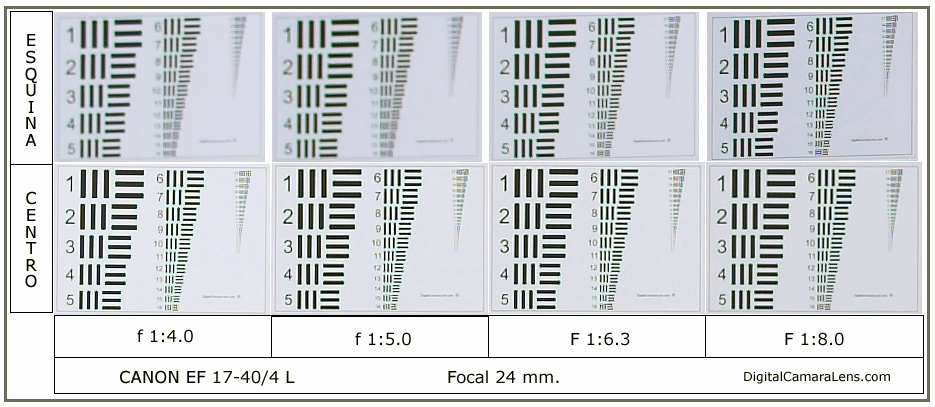

24 mm.
Ya desde f 1:4.0 en esta focal la resolución en centro es
sobresaliente, si bien las esquinas empiezan algo flojas. Será a
partir de f 1:6.3 cuando se observen correctas. El centro va
evolucionando poco.
El viñeteo que veíamos en los 17 mm. prácticamente ha
desparecido, las aberraciones laterales también solo se aprecian
de forma poco significativa.
El mejor diafragma en la zona central es a f 1:6.3 y las esquinas llegan a
su mejor corrección en f 1:8.0 donde alcanza la escala
nº 14.

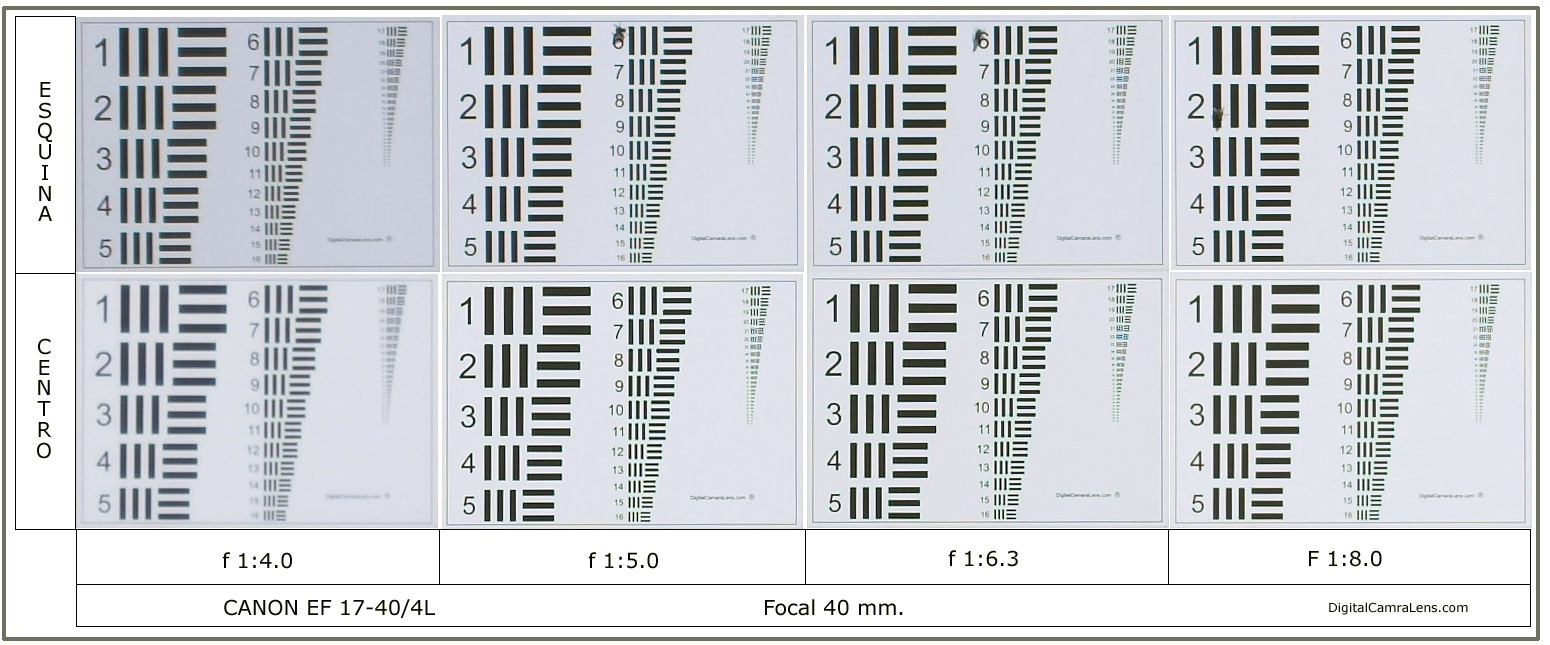

40 mm.
Se repiten los f 1:4.0 de los 17 mm., flojo el centro y
superior contraste en la esquina. A partir de f 1:5.0 el
contraste y la nitidez es soberbia hasta los f 1:8.0 y de forma
continua.

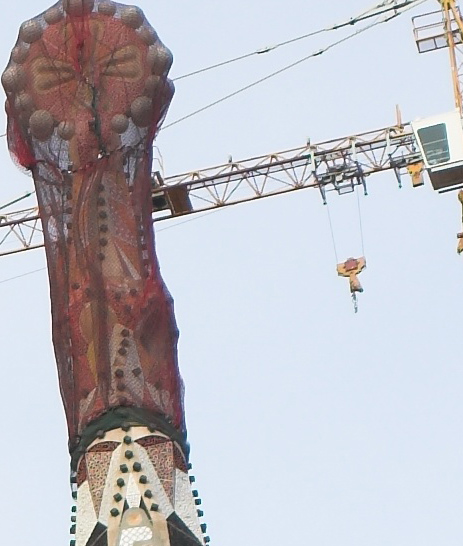

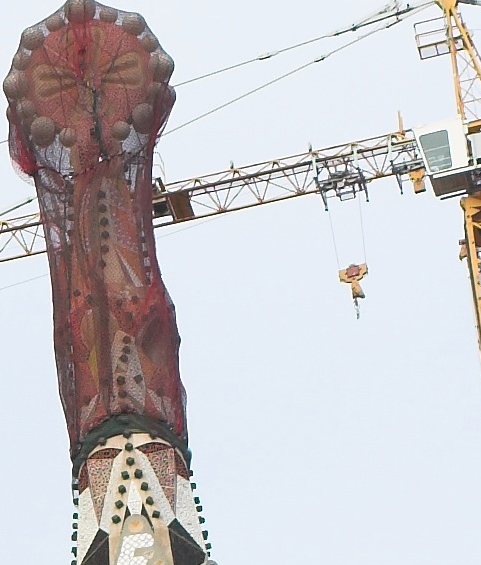

Como anécdota en las esquinas de f 1:5.0, 6.3 y 8.0 hubo una
visita insospechada que fue captada de forma totalmente
nítida.... a 5 mts. !!!
Escala resuelta nº 19.
|
|
(*) Cartas y
comentarios de resolución actualizados en Junio de 2.006
-
Viñeteo
Detalles en
Metodología
►
|

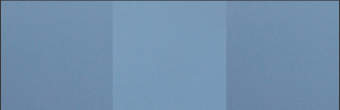

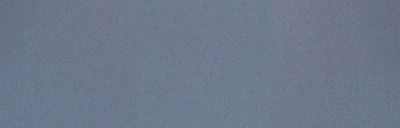

VIÑETEO A 17 mm.
EN FORMATO APS Y F 1:4.0 |
|
Esquina Sup. |
Centro |
Esquina Inf. |
|
 |
Diferencia de intensidad
aprox.
35%
|
|
|

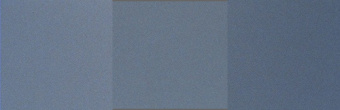

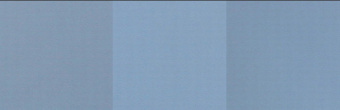

VIÑETEO A 17 mm.
EN FORMATO APS Y F 1:8.0 |
|
Esquina Sup. |
Centro |
Esquina Inf. |
|
 |
Diferencia de intensidad
aprox.
25%
|
|
|
VIÑETEO A 17 mm.
EN FORMATO 35 MM. f 1:4.5 |
|
Esquina Sup. Izq. |
Centro |
Esquina Sup. D. |
|
|
 |
Diferencia de intensidad aprox.
65%
|
|
|
VIÑETEO A 17 mm.
EN FORMATO 35 MM. f 1:8.0 |
|
Esquina Sup. Izq. |
Centro |
Esquina Sup. D. |
|
|
 |
Diferencia de intensidad aprox.20%

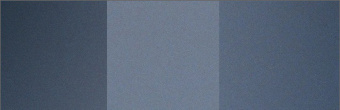

Promedio
|
|
VIÑETEO
A 17 mm. EN FORMATO APS f 1:4.0 |
|
Esquina Sup. |
Centro |
Esquina Sup. |
|
|
 |
Recortes
a f 1:4.0
Diferencia de intensidad aprox.0%

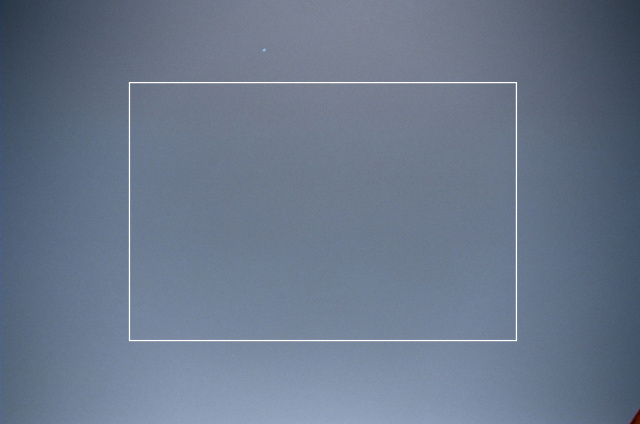

Misma toma con recortes en
zona equiv. APS
Ver foto completa >> |
|
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|

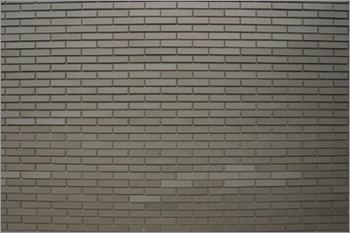

17 mm. en APSc a 2 mts.
X = -1.50 %
24 mm. en APSc a 3 mts. X
= -0.86 %
17 mm.
en 35 mm. a 2 mts. X = -1.61 %
24 mm. en 35 mm. a 3 mts. X = -1.30 %
 |
|
Comentarios Viñeteo y Distorsión Geométrica |
|
Con los
datos obtenidos y el total de muestras analizadas se puede decir
que el viñeteo en f 1:4.0 y formato 35 mm. es alto para un objetivo de estas
características.
La distorsión en
formato APSc y 35 mm. es excelente en 17 mm. bajando casi a -0,8
% en los 20 mm. de focal y a -0.75% en 24 mm. En 35 y 40 mm. la
distorsión es 0% , algo muy notable pues otras ópticas para
alcanzar esos valores bajos en máximo angular lo pagan en
distorsión positiva en medio rango y/o al final del mismo.
Conclusiones.-
Distorsión geométrica excelente en 17, 20 y 40
mm. tanto en formato APSc como en 35 mm llegando en los 40 mm. a
0%.
Viñeteo excesivo a máxima abertura en 35 mm. y
todas las focales y normal a f 1:8,0.
En formato APSc como es previsible, es bao.
|
| -
Aberraciones Cromáticas. Detalles en
Metodología
► |

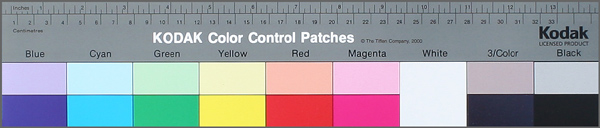

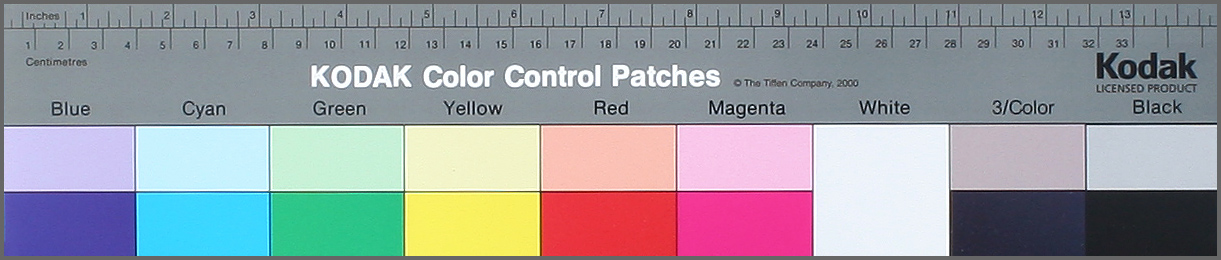

REPRODUCCIÓN DE COLOR
COMENTARIOS
REPRODUCCIÓN COLOR
No se observa
con la carta original y su interpretación ninguna tendencia de
desviación digna de resaltar.
Observadas las fotos de exterior y comparadas con otras ópticas,
el cielo siempre aparece de un azul mas intenso, especialmente
si lo comparamos con los Zeiss y Sigmas.
Según mis observaciones esta intensidad del Cyan del cielo hacia un
azulón más rojizo y saturado de deberá a la tendencia en máximo
angular a viñetear e intensificar por ese motivo el color
solamente en esas situaciones. En la carta, al ser una toma
parcial y centrada el Cyan aparece correcto, tonos en general
vivos y un poco sobreexpuestos por la fotometría.
En la zona derecha se aprecia una mayor saturación general
debida a una diferencia de incidencia de la luz. El blanco bien
resuelto y el degradado del negro también
|
COMENTARIOS RESISTENCIA LUZ
INDIRECTA Detalles en
Metodología
u
Muy buen resultado
con el parasol EW-83DII instalado. |
De infinito a d.m.e. 1 s.
|
|
|
|
|
