CANON EF-S 18-55/3,5-5,6 IS II
  _____________________________________________________________________________________________________________________





26 de Mayo de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 1300D______________________________________________________________________________________________________________________________

                                                                   DEFINICIÓN EN EXTERIOR                              Detalles en Metodología ▼

18 mm. a f 1:5,6  -  f 1:8 24 mm. a f 1:5,6  -  f 1:8
35 mm. a  f 1:5,6  -  f 1:8 55 mm.  f 1:6,3  -  f 1:9


 Distancia fija: 25 m. para 18, 24 y 35 mm. y 60 m. para 55 mm.
 Fotometría.-
Corrección necesaria en el procesado del .RAW  [Firmware de Canon 1300D - 1.0.8]
Medición: Evaluativa - 00 mm. : +0,15 EV
 Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 18 Mpx. - Espacio en disco: de 2 a 4 MB


                                                                                                                               ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver el mosaico de la focal deseada haz clic en sus aberturas.)                                     Detalles en Metodología ►

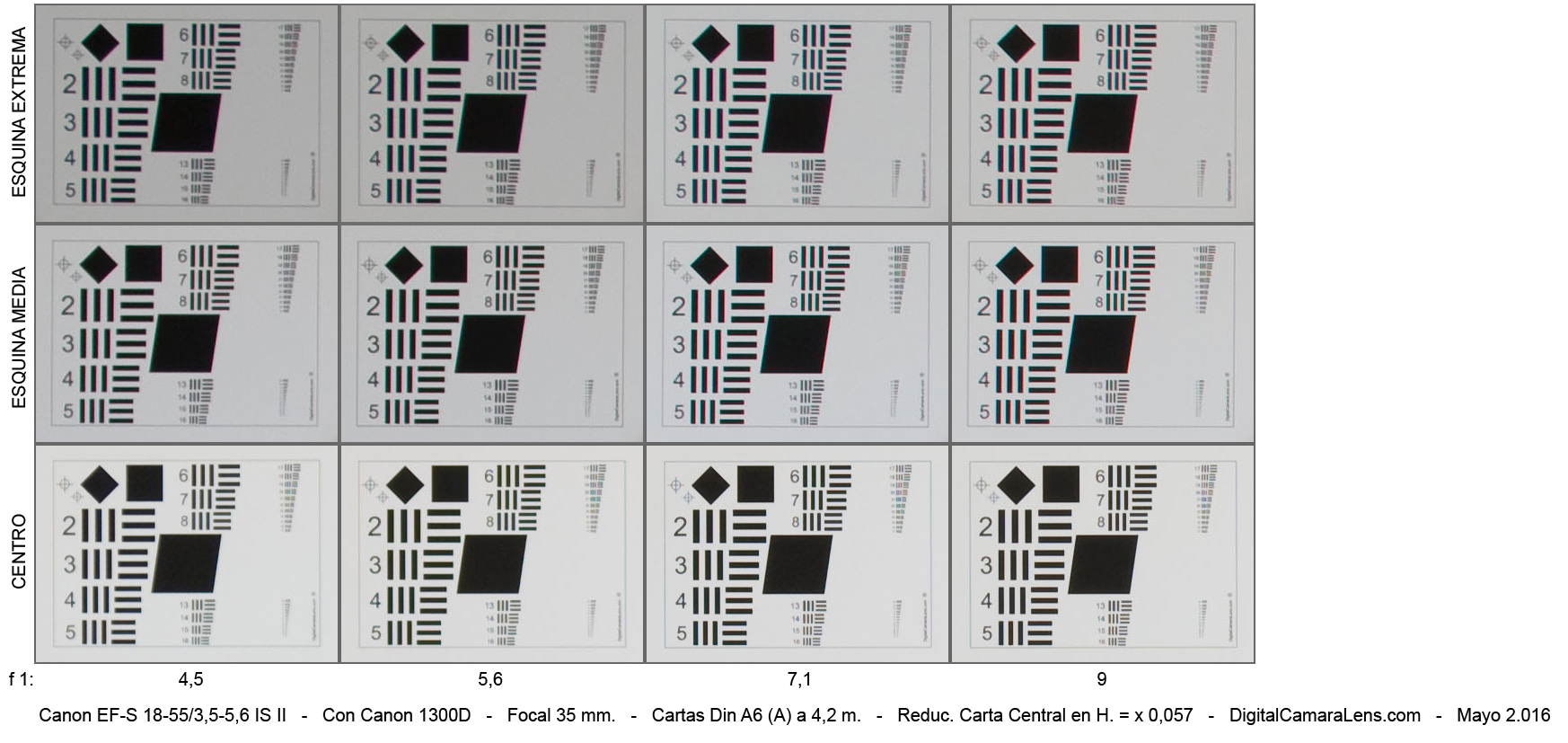

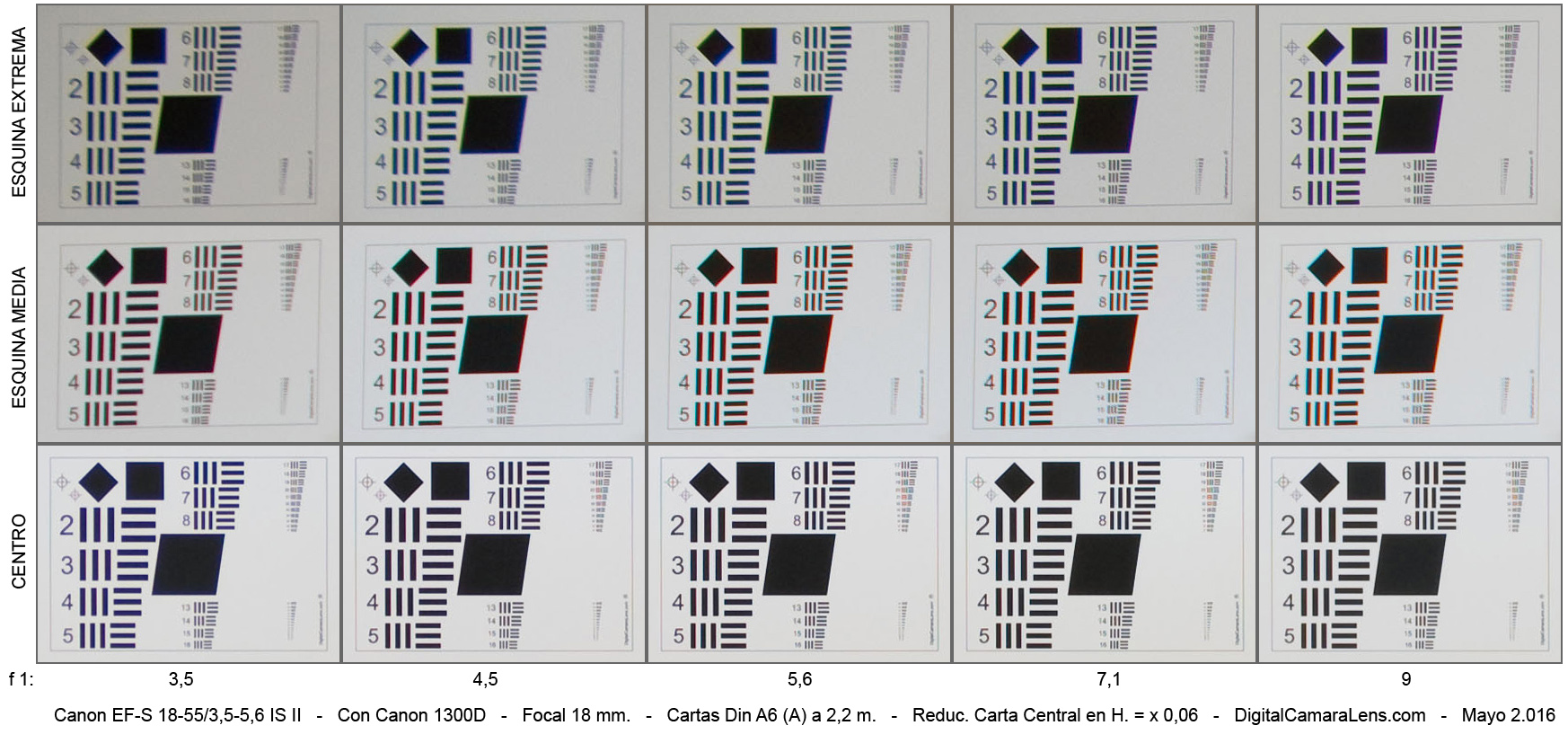

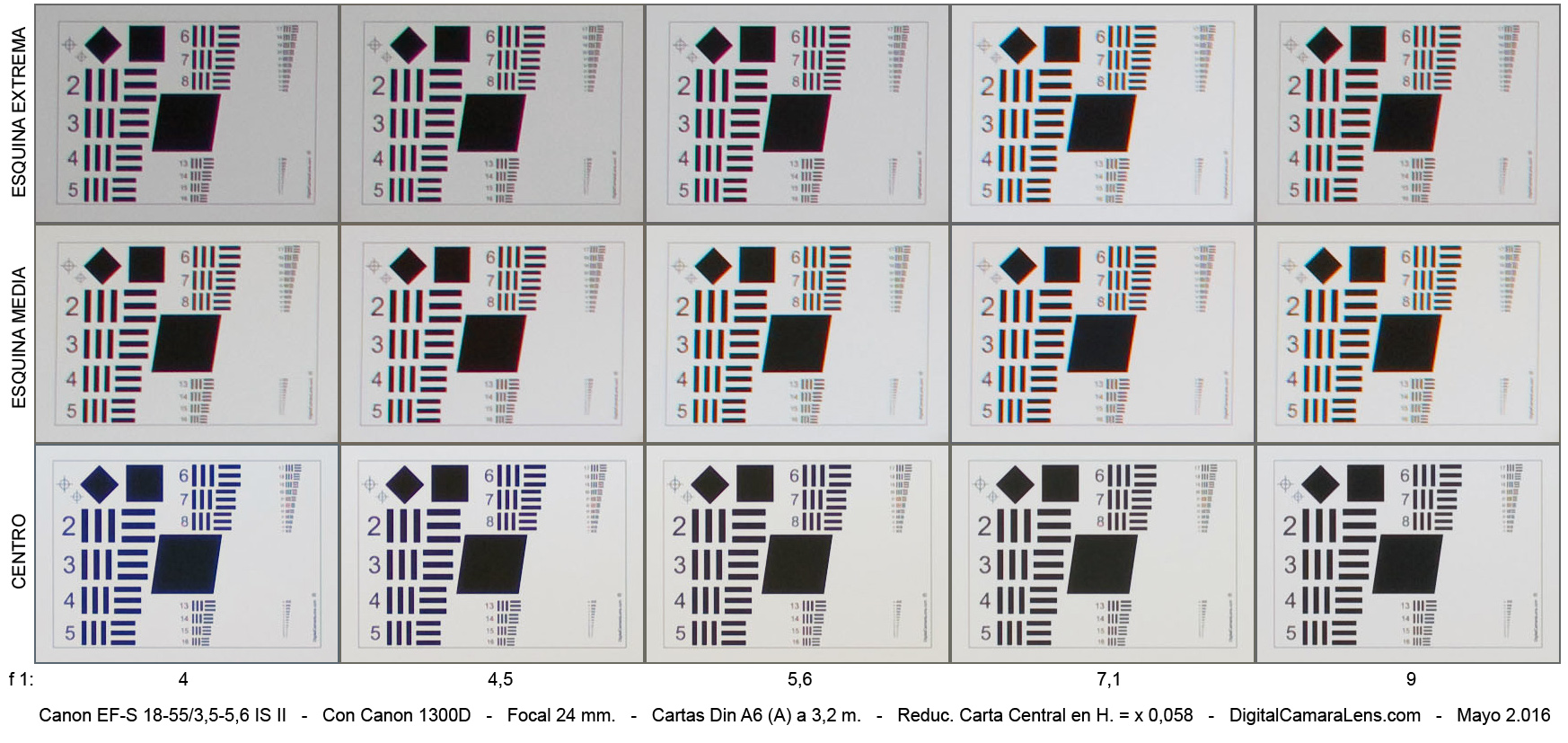

Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/













Miniatura Genérica



18 mm.

24 mm.

35 mm.

55 mm.



f 1:
3,5 - 4,5 - 5,6 - 7,1 - 9

4 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

5,6 - 7,1 - 9 - 11


Resolución en estudio MTF50%                                                                                Detalles en Metodología ►

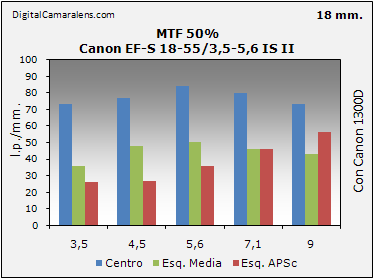

18 mm. 3,5 4,5 5,6 7,1 9
Centro 73 77 84 80 73
Esq. Media 36 48 50 46 43
Esq. APSc 26 27 36 46 56

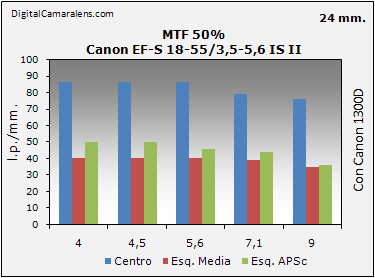

24 mm. 4 4,5 5,6 7,1 9
Centro 86 86 86 79 76
Esq. Media 40 40 40 39 35
Esq. APSc 50 50 46 44 36

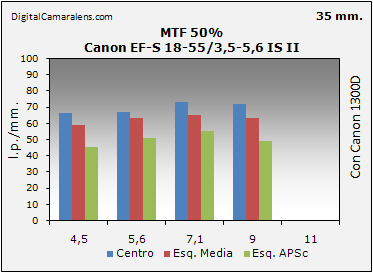

35 mm. 4,5 5,6 7,1 9 11
Centro 66 67 73 72 -
Esq. Media 59 63 65 63 -
Esq. APSc 45 51 55 49 -
55 mm. 4,5 5,6 7,1 9 11
Centro  - 60 59 58 58
Esq. Media  - 46 52 55 59
Esq. APSc  - 34 36 50 52


Comentarios.-
Si observamos la gráfica y valores alcanzados en los 18 mm. y f 1:9 podemos ver que la esquina extrema (APSc) supera en MTF a la esquina media. No siendo habitual, pero si posible, se revisan las muestras-patrones de donde se miden los valores y éllas evidencian la causa.

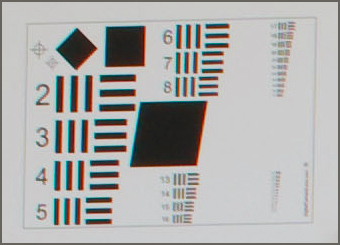

En la tabla inferior podéis ver las dos cartas extraídas de la secuencia que reflejan el menor contraste de la zona media y las importantes ACs laterales de la extrema (APSc).

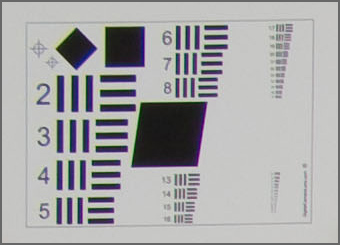

18 mm. a f 1:9
Esq. Media - 43 l.p./mm. Esq. APSc - 56 l.p./mm.

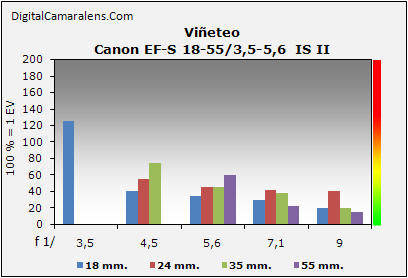

VIÑETEO                                              Detalles en Metodología ►


Focales

f 1:/

 3,5 4,5 5,6 7,1 9,0
18 mm. % 125 40 35 30 20
24 mm. % - 55 45 42 40
35 mm. % - 75 45 38 20
55 mm. % - - 60 22 15

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

DISTORSIÓN GEOMÉTRICA                             Detalles en Metodología ►



Focales

Dist.

 % Inversión
18 mm. 2 m. -2,30 Apreciable
24 mm. 2 m. -0,90 -
35 mm. 3 m. +0,15 -
55 mm. 5 m. +0,20 -


 ______________________________________

     ABERRACIONES CROMÁTICAS LATERALES              Detalles en Metodología ►



Focales

f 1:/

 3,5-4 4,5 5,6 7,1 9
18 mm. % 0,35 0,35 0,32 0,29 0,22
Amplitud   a a a a a
24 mm. % 0,26 0,22 0,22 0,19 0,19
Amplitud   m m m m m
35 mm. % - 0,13 0,13 0,13 0,19
Amplitud     r r r r
55 mm. % - - 0,26 0,26 0,22
Amplitud       a a a


                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         a: amplia |  m: media  |  r: reducida


ENFOQUE                                              Detalles en Metodología ►



FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
18 mm. 1 s. 1,2 s.
55 mm. 1 s. 1,2 s.

Valores en segundos.

Consistencia: mejorable.
Precisión: regular
Micro-ajustes necesarios: +5 de media

A la hora de enfocar y en recorridos totales se aprecia un ruido del sistema de intensidad media así como rectificaciones reiterativas cuando se pulsa por segunda o sucesivas veces el enfoque enfocando al mismo punto (consistencia).
