CANON EF 70-200/2,8L IS II USM  +  TC 1,4x III
 ______________________________________________________________________________________________________________________



9 de Abril de 2.012

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Index.htm ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II y Canon 50D________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

70 mm. a f 1:5,6 -  f 1:8 135 mm. a f 1:5,6 -  f 1:8

200 mm. a f 1:5,6 -  f 1:8


Distancia: 45 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa
Procesado de .JPGs.: Con A.C.R. Todos los ajustes estándares excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: +/- 5 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

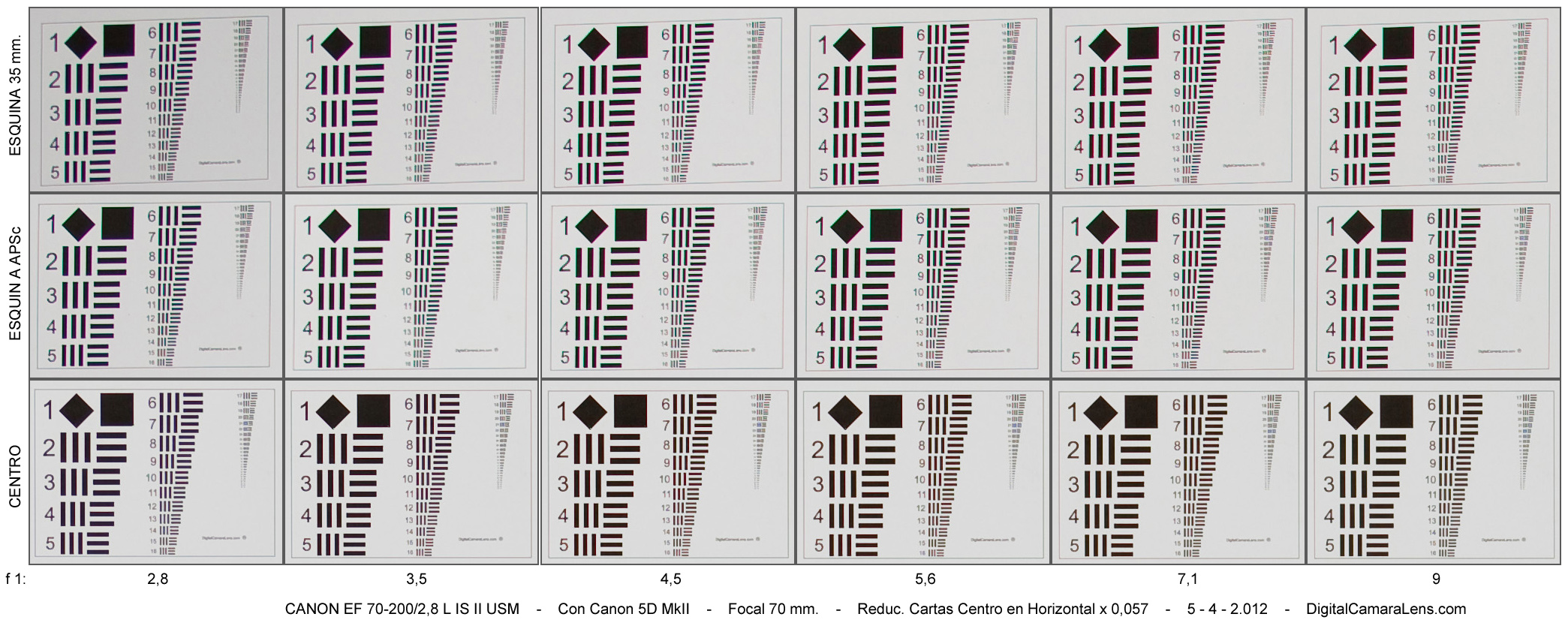

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




70 mm.

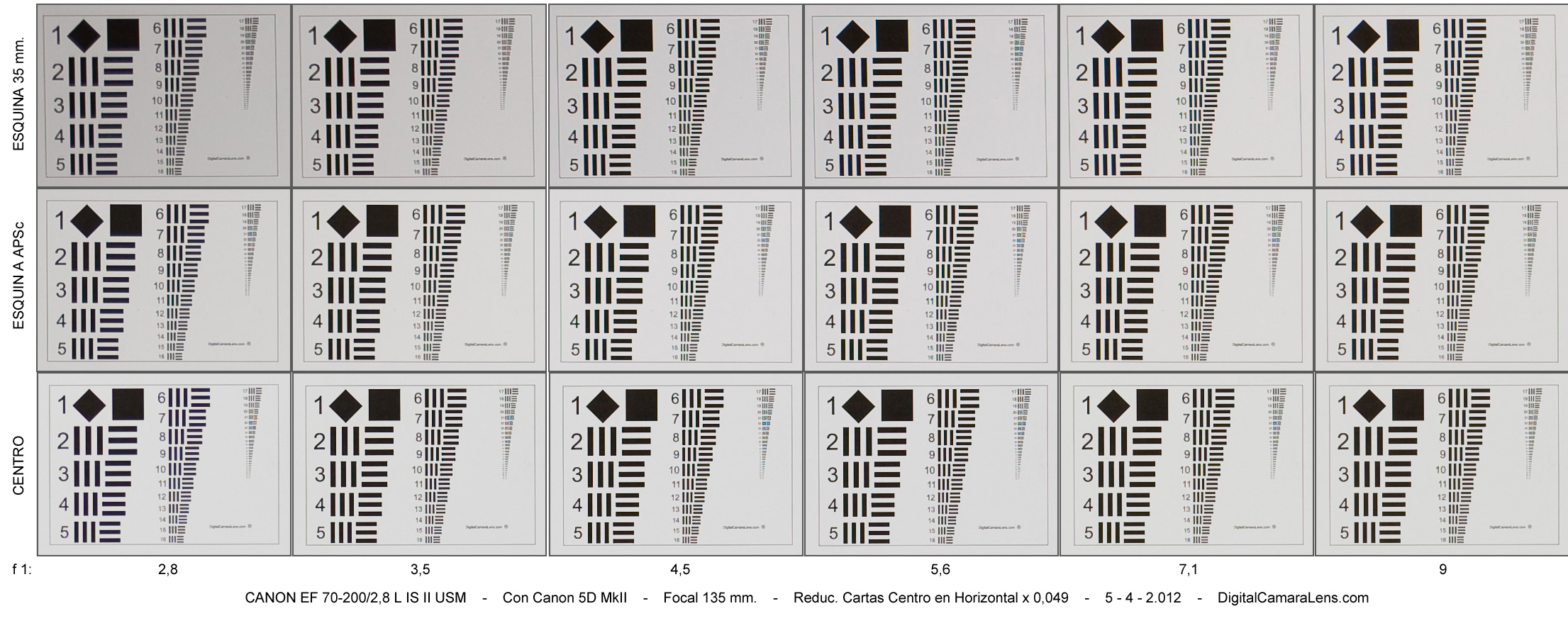

135 mm.

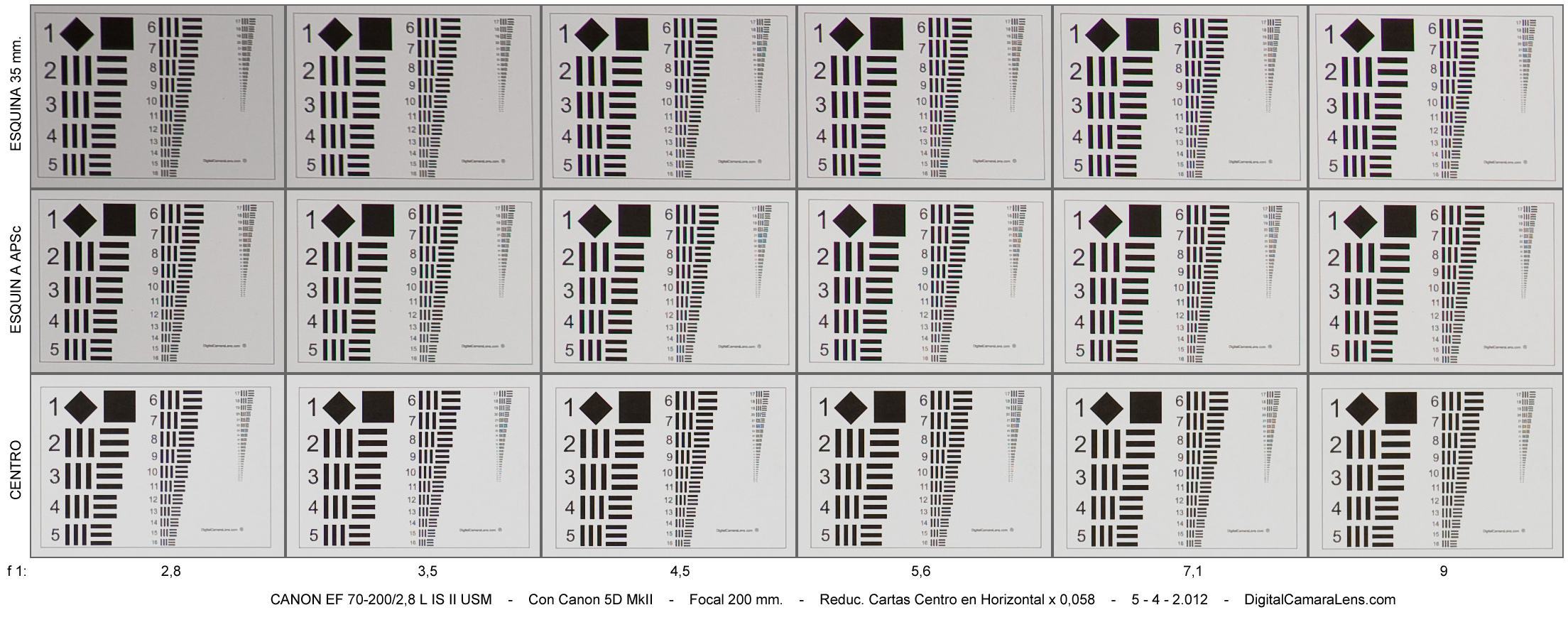

200 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9



Con TC 1.4 X III  ▼

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



Focal Equiv.

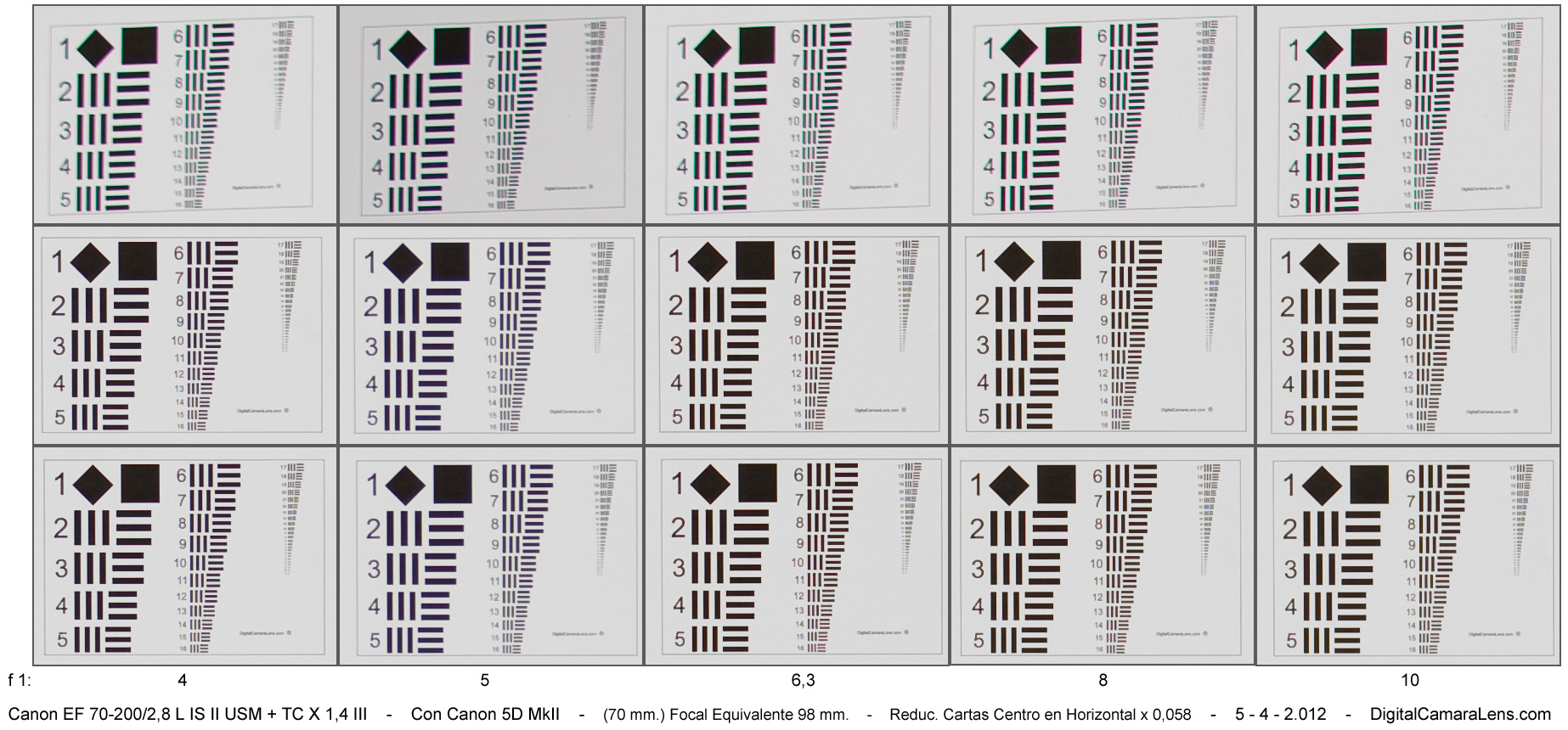

98 mm.

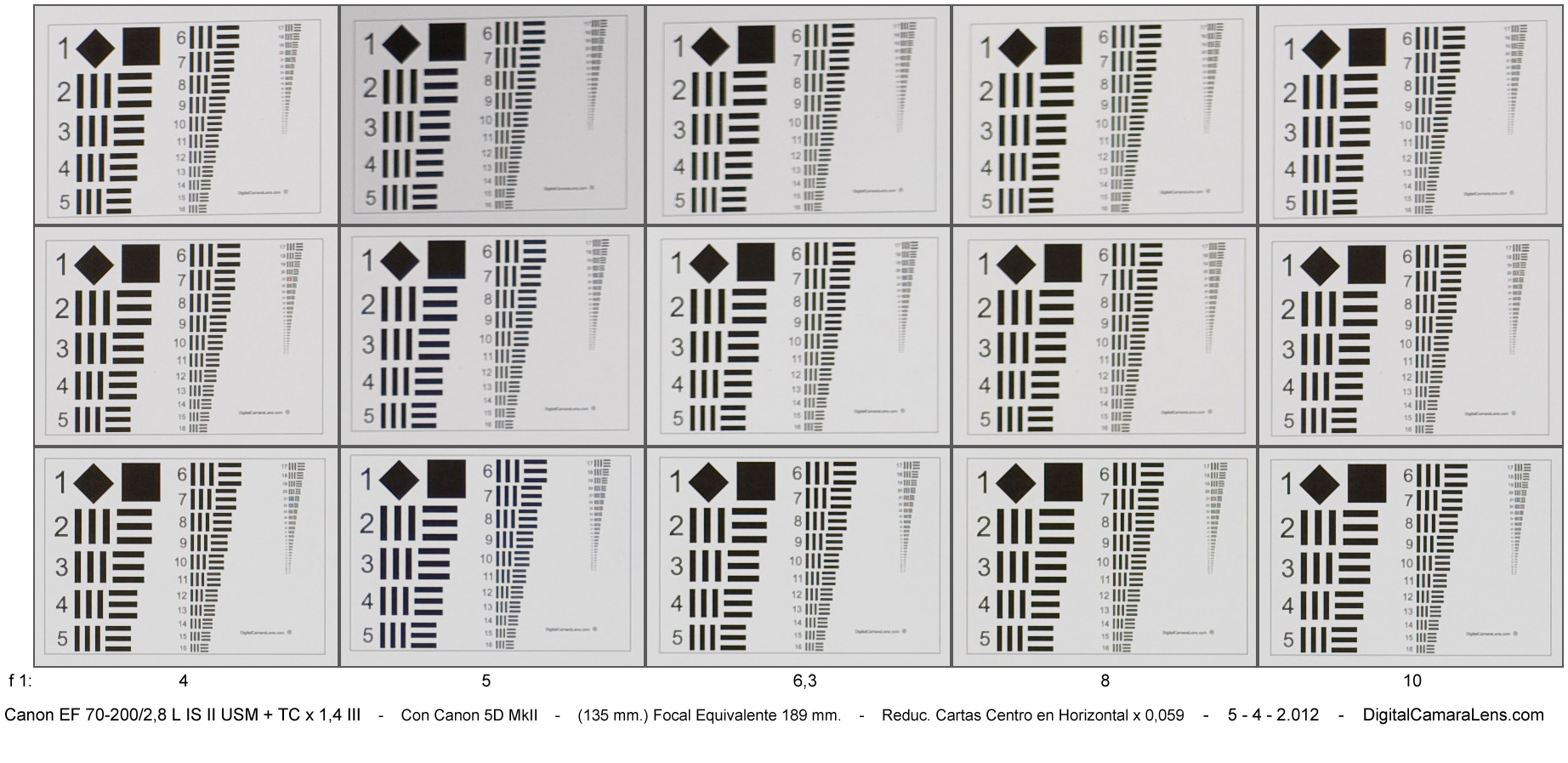

189 mm.

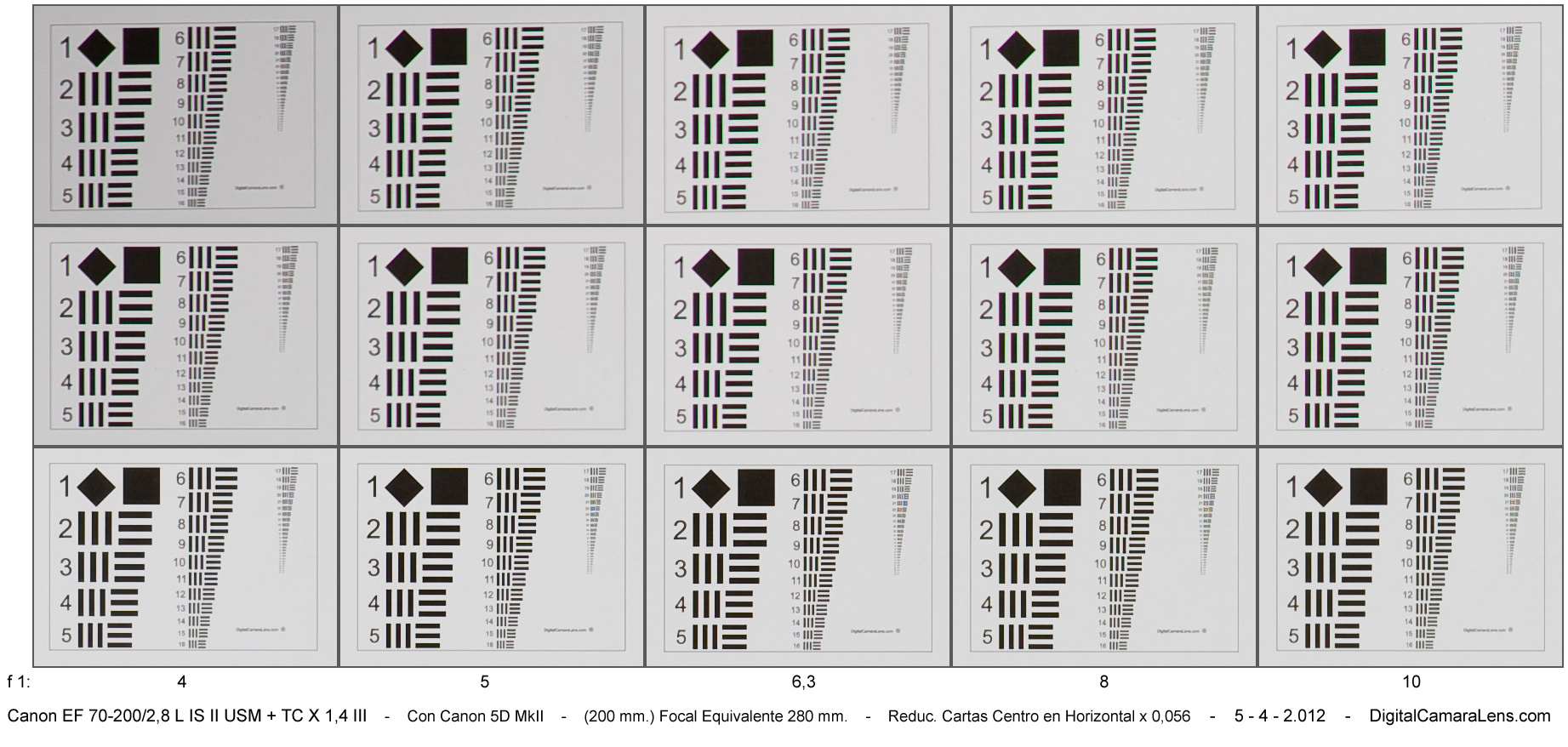

280 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9




Resumen Definición en Estudio.


                                   Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
  70 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
135 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
200 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*

                                   Abreviaciones:
                             * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente


Comentarios.-
En primer lugar vamos a ver dos cartas de la secuencia de 70 mm. sin la adición del TC (TeleConverter).

Los fringes muy evidentes en la esquina del formato de 35 mm. son los culpables es esos asteriscos naranja (*)de la tabla superior y de la nota en el apartado de ACs.

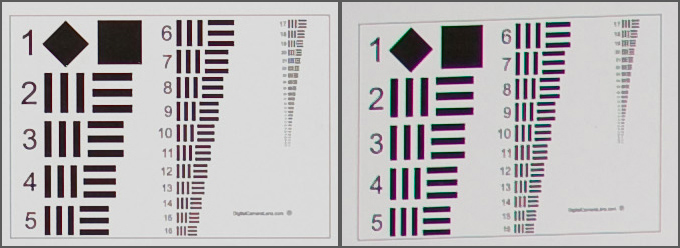

70 mm. a f 1:3,5 - sin TC 1.4 X III
70 mm. a f 1:3,5 - Centro 70 mm. a f 1:3,5 - Esquina 35 mm.


Ahora vamos a ver en la focal de 200 mm., la más crítica para el rendimiento en cualquier zoom de este tipo, el nivel de bajada de contraste y que les pasa a las ACs nativas.

El comportamiento en la zona central, visto con la amplificación de la Canon 5D MkII, es excelente. En las esquinas pasan "cosas". Sube levemente el viñeteo, baja el contraste de forma más apreciable y suben un poco las ACS laterales. Cuando digo un poco (ACs) es que realmente el incremento no es significativo: 0,148% contra los 0,118% nativos.

El comportamiento del Canon TC 1,4x III es excelente en todos los apartados, especialmente en el más crítico que son las ACs laterales. Como anécdota, el diseño de la lente claramente asférico, hace que en la amplificación óptica se invierta la deformación de la esquina de "cojín" a "barrilete". (Cartas esquina izquierda).

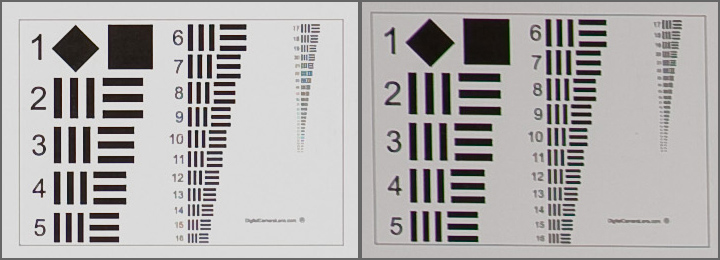

Sin TC 1.4 X III a f 1:3,5
200 mm. Centro 200 mm. Esquina

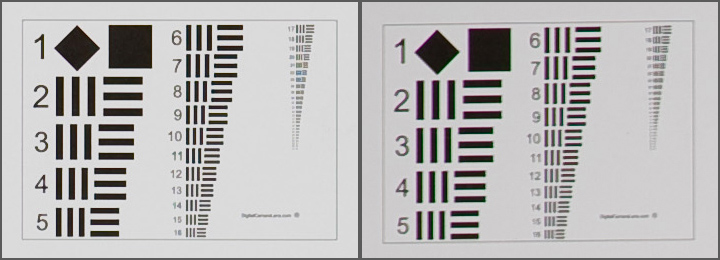

Con TC 1.4 X III a f 1:3,5

280 mm. Equiv. - Centro

280 mm. Equiv. - Esquina

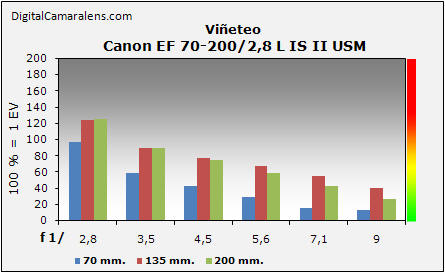

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
70 mm.

%

 97 59 43 29 15 13
135 mm. % 124 89 77 67 55 40
200 mm. .% 125 89 74 58 43 27
 100 % = 1 EV



- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
70 mm. 4 mts. -1,37 Poco apreciable
135 mm. 8 mts. +0,78 -
200 mm. 12 mts. +0,82 -




- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
70 mm. .% 0,178 0,209 0,178 0,178 0,178 0,178
135 mm. .% 0 0,030 0,060 0,118 0,118 0.089
200 mm. .% 0,118 0,118 0,118 0,118 0,118 0,148

Valoración ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

De infinito a d.m.e.
70 mm. 0,8 s. 0,8 s.
200 mm. 1 s. 0,9 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: ninguno.

El comportamiento del enfoque y la suavidad y efectividad del estabilizador es la principal diferencia observada en esta versión II respecto a la anterior I.

Además de la suavidad y efectividad del IS todo apunta a que también se ha mejorado la sujeción de la lente flotante del mismo. En esta versión no se han encontrado trepidaciones en la imagen cuando el mecanismo se desconecta y los tiempos bajan de 1/125 s. aprox. El anterior modelo I si las producía.
