CANON EF 40/2,8 STM
________________________________________________________________________________________________________________________



11 de Agosto de 2.012

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II __________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
40 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MK II - 2.0.7]
Medición: Evaluativa - Inapreciable.
Procesado de archivos .jpg: con A.C.R. CS6
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 8,6 MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

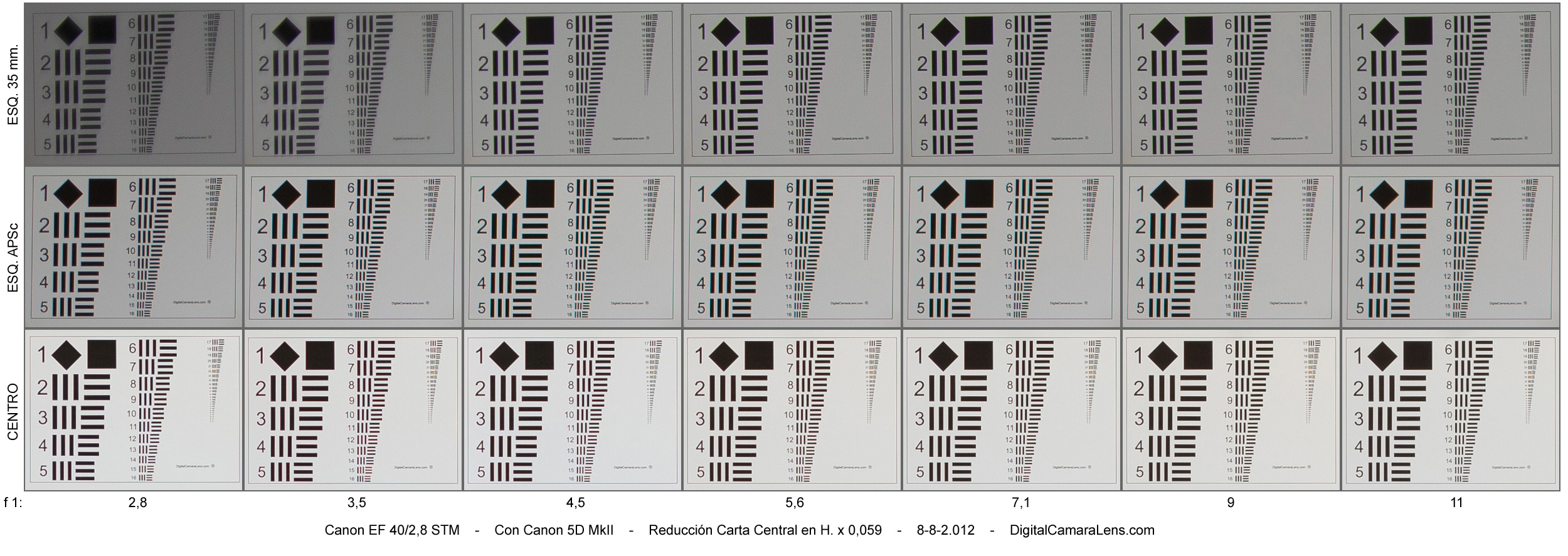

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





40 mm.




f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11


Resumen Definición en Estudio.


                               Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11

Valores

 .. *|* *|* *|* *|* *|* *|* *|*

                               Abreviaciones:
                          * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

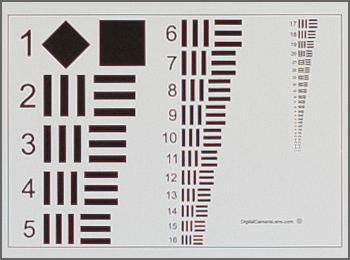

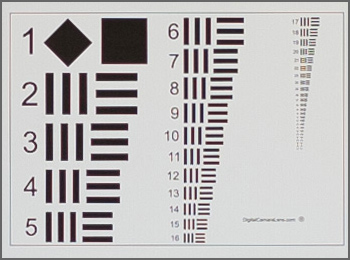

Ejemplo gráfico de los efectos de desplazamiento de foco (focus shift).-
Si se muestrean los valores RGB de la líneas o motivos en negro, cuando se cierra a f 1:3,5 se puede apreciar como suben los valores de R. A simple vista también se aprecian en los motivos negros un halo más rojizo en f 1:3,5. Conforme se va diafragmando la P.C. va igualando los valores RGB.

Centro
f 1:2,8 f 1:3,5

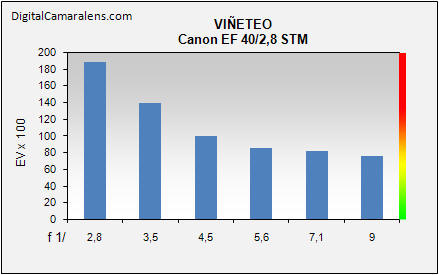

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 188 139 100 86 82 76

100 % = 1 EV

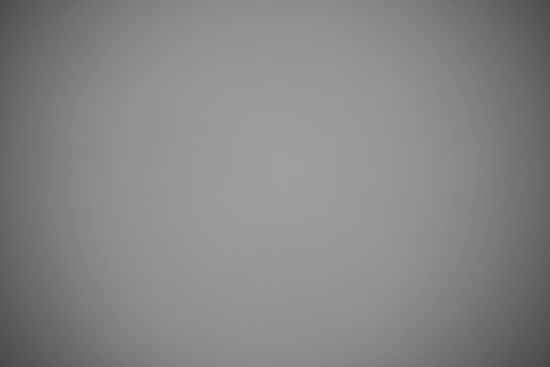

Muestra de viñeteo a f 1:3,5


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
40 mm. 4 m. -0,35 -


Comentarios Distorsión Geométrica.-
Con este % de distorsión poco hay que corregir y si se quiere, al no tener inversión la corrección es posible y sencilla.

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11

Valores

 .. 0,059 0,089 0,089 0,089 0,059 0,089 0,089

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►


Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 mm. 1 s. 1,2 s.
Valores en segundos.


Consistencia: Regular, algunas rectificaciones.
Precisión: correcta
Micro-ajustes necesarios: ninguno.

Los tiempos de enfoque, dado el tipo de objetivo (focal y óptica fija), son un poco largos. La ejecución se realiza de forma progresiva y con un ruido interno muy reducido.

El enfoque manual es de tipo electrónico. El anillo de MF actúa sobre el motor el cual se encarga de realizar el movimiento de la helicoidal previa reducción de giro. Debido a la peculiaridad de este sistema el movimiento del anillo es sumamente suave y progresivo.

Con la unidad de esta prueba, cuando se realiza el enfoque de forma manual y además un poco rápida se oye un leve ruido, similar al que se oye cuando un dedo se frota sobre un cristal mojado, parece como si el anillo forzara al motor a girar muy deprisa. Hecha una prueba de video con el micrófono incorporado este ruido no queda reflejado en la grabación aunque si se oyen otros leves chasquidos metálicos. Como en la mayoría de situaciones se graba video con micrófono direccional procedí a repetir la prueba incorporando esta vez este accesorio, el resultado fue que no quedaron reflejados los ruidos mencionados. Seguramente será que por la proximidad del sistema AF de este objetivo respecto al micrófono incorporado de la maquina los ruidos comentados son más propensos a quedar registrados.

Será interesante probarlo en la Canon 650D que, según indica Canon, ofrecen un "maridaje" perfecto.

Una particularidad que no está ligada con el enfoque sino con el encuadre es la resistencia al sol y/o focos con incidencia tangencial y directa. El objetivo aguanta muy bien estas situaciones  sin provocar reflejos ni pérdida acusada de contraste.
