CANON EF 28-135/3,5-5,6 IS USM
 ______________________________________________________________________________________________________________________



11 Noviembre 2.014

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

28 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:7,1 - f 1:9

135 mm. a f 1:7,1 - f 1:9


Distancia: 25 m. para 28, 35 y 50 mm. y 45 m. para 70 y 135 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

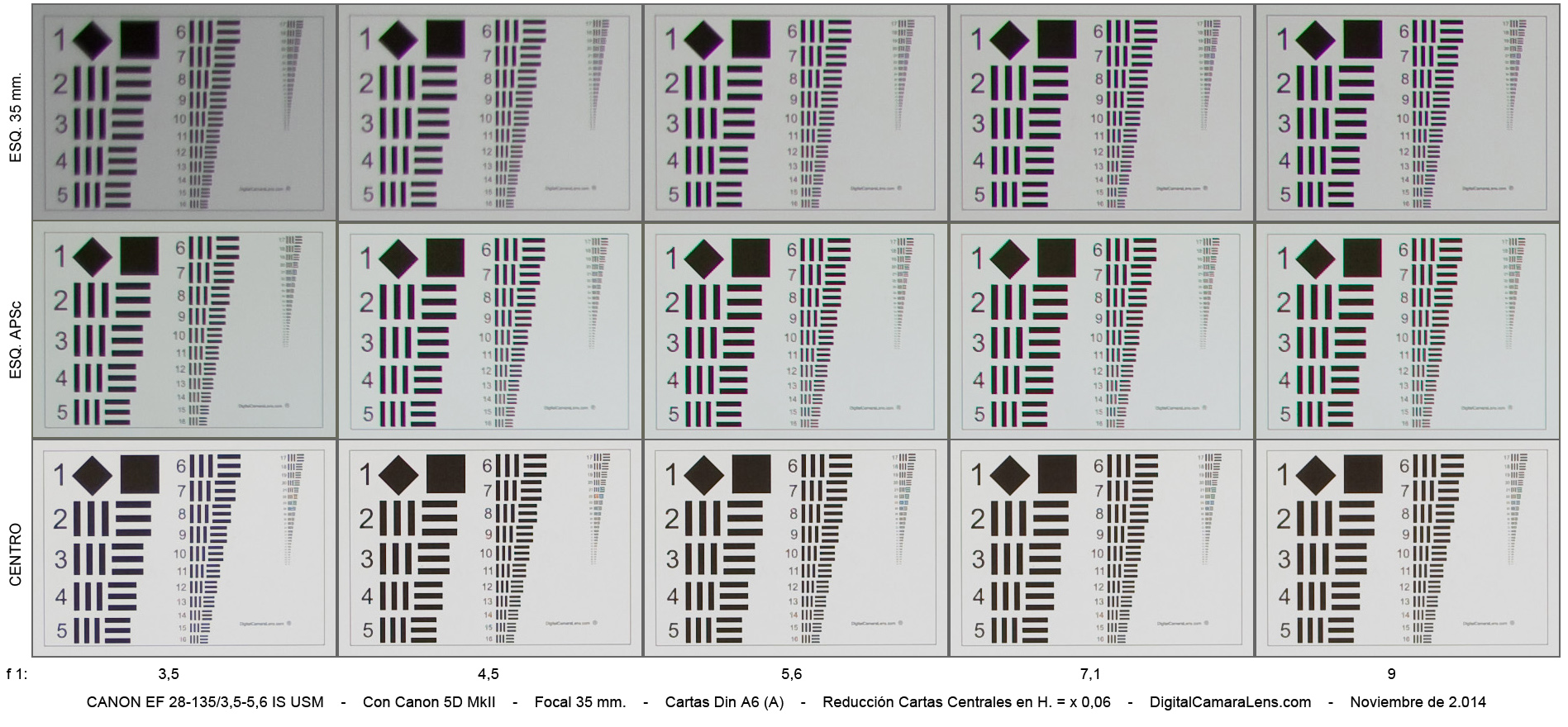

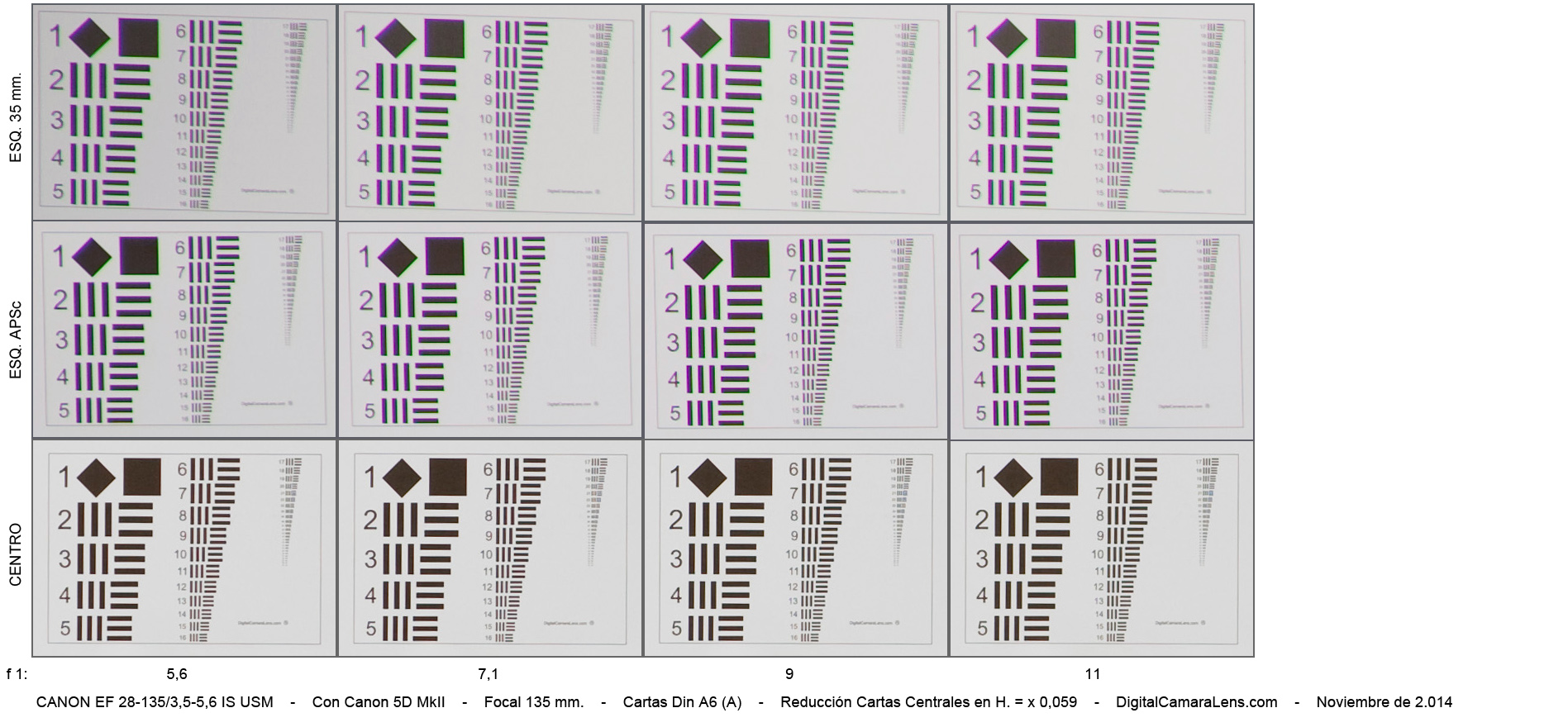

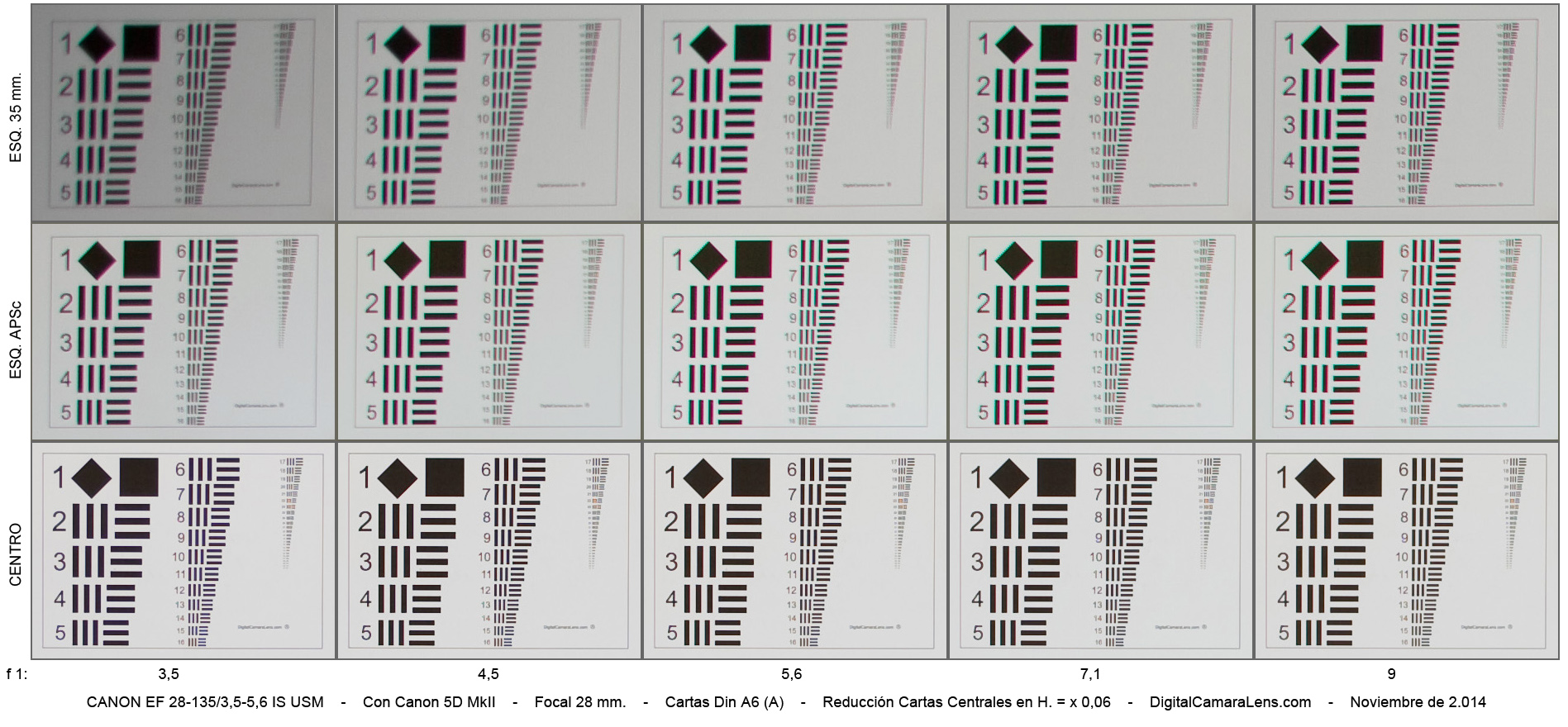

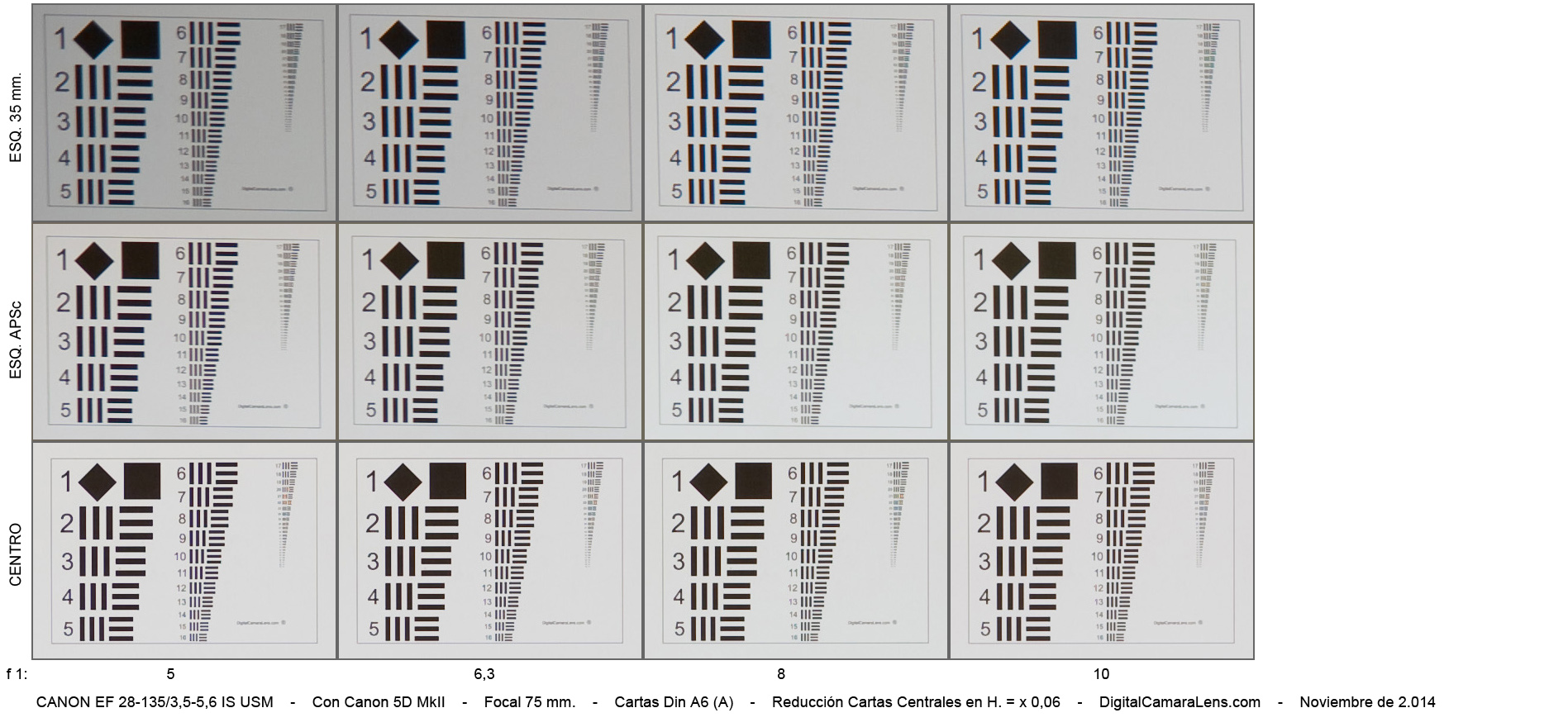

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





28 mm.

35 mm.

75 mm.

135 mm.



f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9

3,5 - 4,5 - 5,6 - 7,1 - 9

5 - 6,3 - 8 - 10

5,6 - 7,1 - 9 - 11

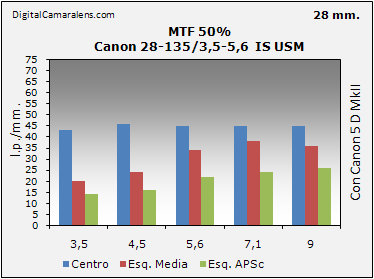

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



28 mm. 3,5 4,5 5,6 7,1 9
Centro 43 46 45 45 45
Esq. Media 20 24 34 38 36
Esq. APSc 14 16 22 24 26

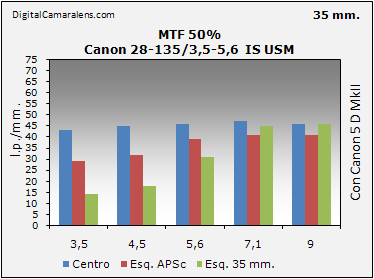

35 mm. 3,5 4,5 5,6 7,1 9
Centro 43 45 46 47 46
Esq. APSc 29 32 39 41 41
Esq. 35 mm. 14 18 31 45 46

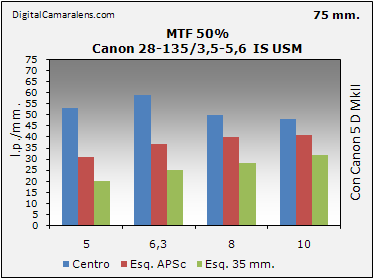

75 mm. 4,5 5 6,3 8 10
Centro - 53 59 50 48
Esq. APSc - 31 37 40 41
Esq. 35 mm. - 20 25 28 32

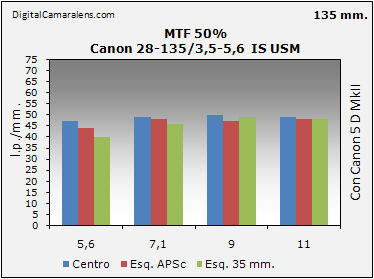

135 mm. 4,5 5,6 7,1 9 11
Centro - 47 49 50 49
Esq. APSc - 44 48 47 48
Esq. 35 mm. - 40 46 49 48

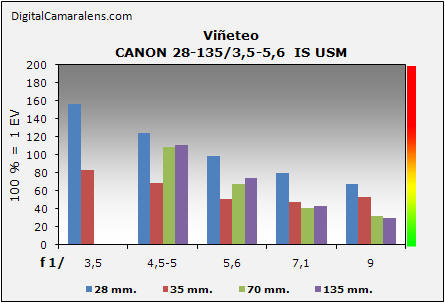

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 3,5 4,5-5 5,6 7,1 9 10
28 mm.

%

 156 125 99 79 68 -
35 mm. % 83 69 51 47 54 -
70 mm. .% - 108 68 41 32 -
105 mm. % - - 111 74 43 30

Tipo de viñeteo: radial
100% Sat. = 1 Ev

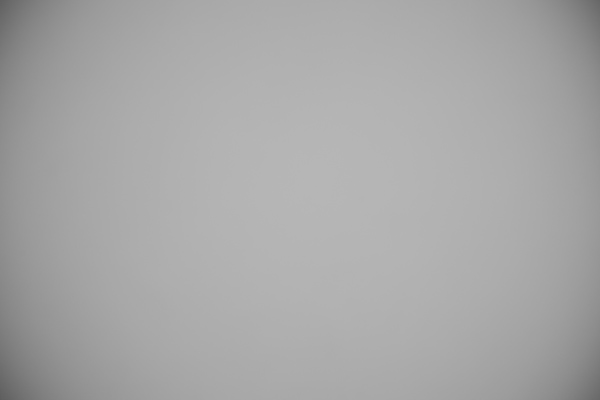

28 mm. a f 1:4,5

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
28 mm. 3 m. -2,73 Apreciable
35 mm. 3 m. -0,58 -
70 mm. 5 m. +1,17 -
135 mm. 10 m. +1,37 -



28 mm. a 3 m.

135 mm. a 10 m.

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5-5 5,6 7,1 9 11 Amplitud
28 mm. .% - 0,24 0,24 0,21 0,21 - media
35 mm. .% - 0,24 0,24 0,21 0,21 - media
70 mm. .% - 0,18 0,15 0,12 0,12 - baja
120 mm. % - - 0,21 0,18 0,15 0,15 elevada

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
28 mm. 0,8 0,9
135 mm. 0,8 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

Sistema USM de anillo y una helicoidal corta proporcionan un enfoque muy rápido. El IS de primera generación, el primero que se montó en un zooms estándar cumple perfectamente dentro de la tipología de producto.
