CANON FD 28/2.8 S.C. II
 _____________________________________________________________________________________________________________________  19 de Mayo de 2.024
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un 28 mm. histórico de montura Canon FD.  Se trata de la segunda versión de esta referencia de enfoque manual y diafragmado manual o automático A. El objetivo incorpora los revestimientos S.C. que figuran en el bisel. La fórmula óptica así como externamente es igual a la versión MkI, la diferencia solo consiste en la mecánica de inserción en la máquina de destino.

El objetivo es muy sólido, bien construido y acabado. Desde el punto de vista funcional no tiene ningún pero. El arqueo de foco es suave, sin holgura, fácil de accionar y no interfiere en el diafragma cuando está en modo manual. El diafragma se mueve muy bien con 1 click cada 1/2 de EV.

Para objetivos manuales la focal de 28 mm. es muy interesante ya que puede tener "dos vidas": la nativa en su formato y los 42 mm. equivalentes en APSc, una focal todo-terreno con la que antaño hacíamos la mayoría de fotos.

 La unidad de prueba tiene muy poco uso, bien centrada y sin ningún problema funcional.

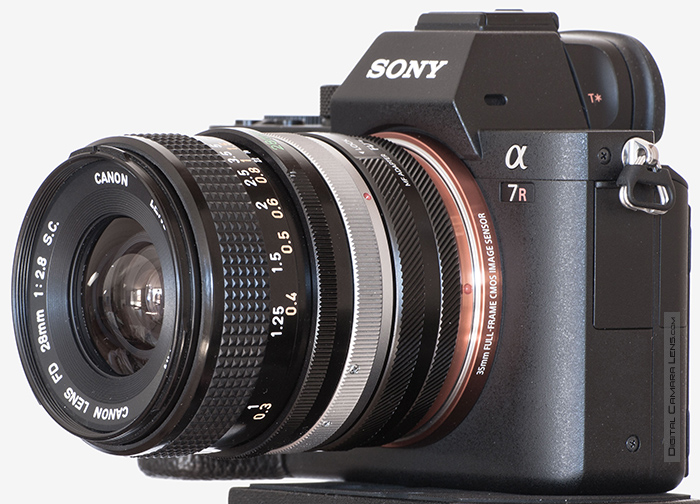

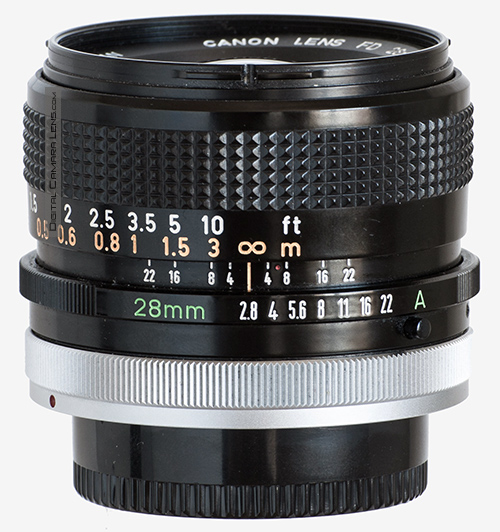

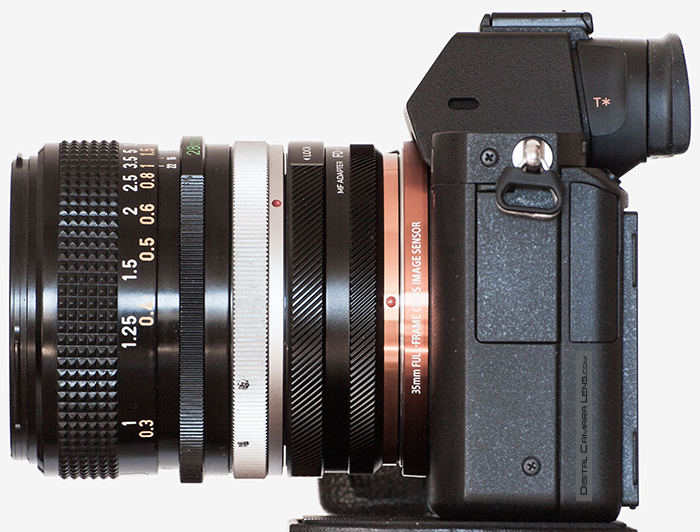

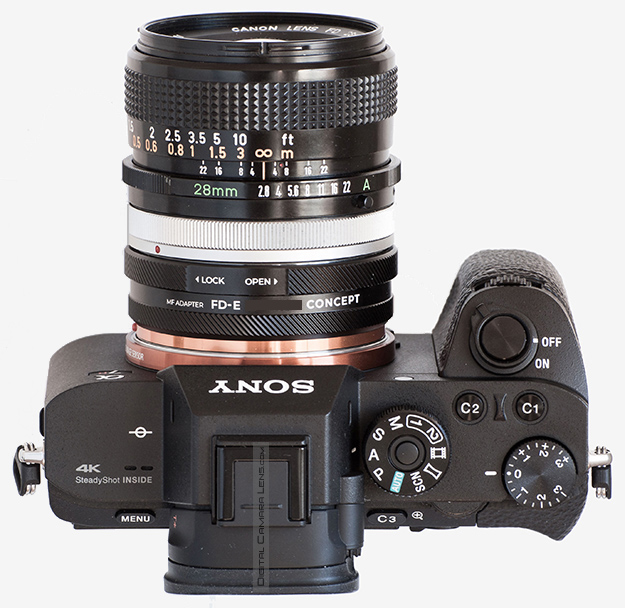

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

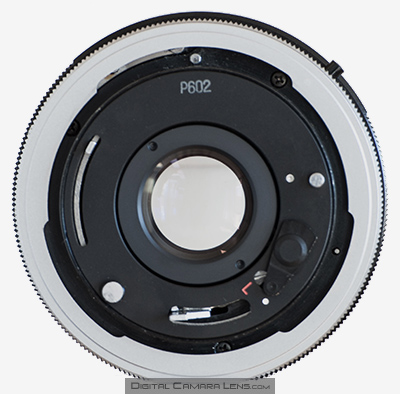

La bayoneta del sistema FD, complicada.
Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: Marzo de 1.977

 Chasis: metal

 Exterior: metal.

 Bayoneta: aluminio anodizado, acabado notable.

 Elementos telescópicos: ninguno.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: directo sobre helicoidal, recorrido de 90º. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: -

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Unidad probada: usada nivel bajo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 230 gr.
Dimensiones L = 49 mm.
Ø = 64,6 mm.
Tamaño del Filtro  55 mm.
Construcción  7 Elementos
 7 Grupos
Láminas en el diafragma 5
Ángulo de visión Horizontal en 35 mm. 75º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 30 cm.
Magnificación Máxima x 0,134
Accesorios  -
Mont. Disp. : Canon FD

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

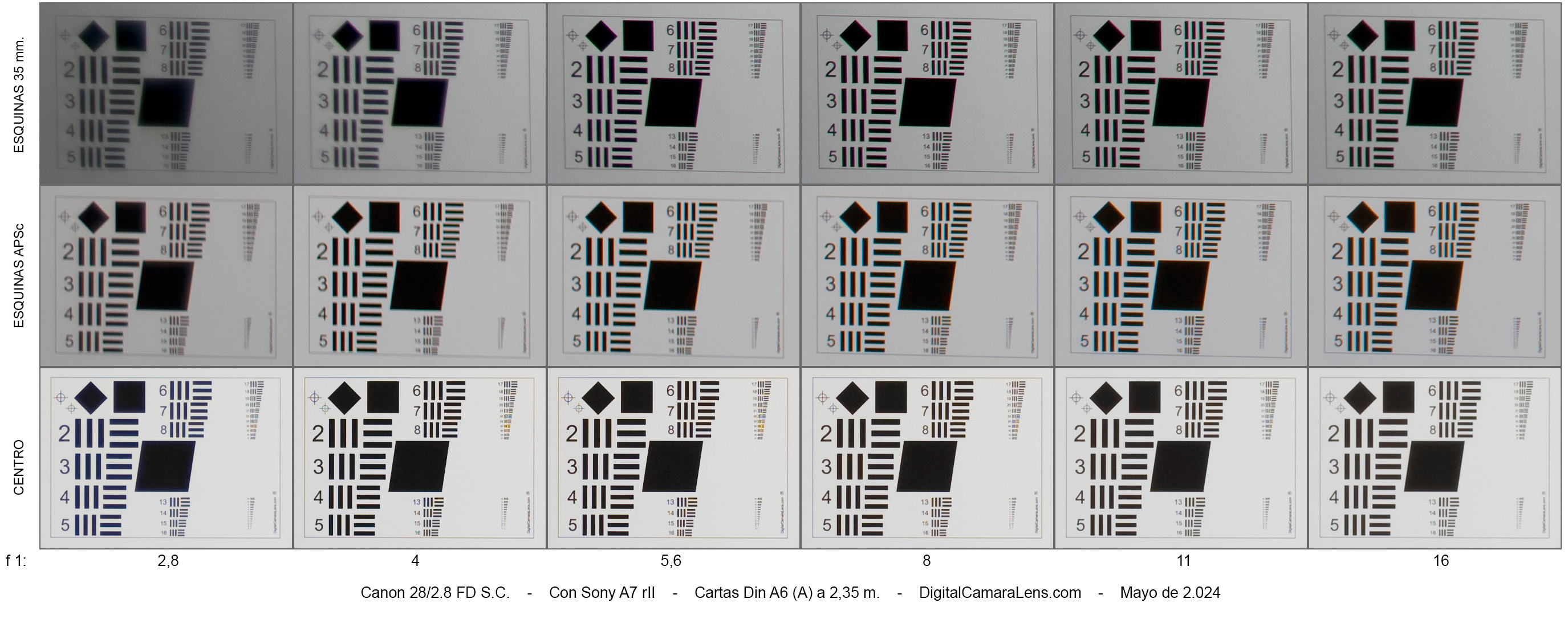

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





28 mm.




f 1:/

 2,8 - 4 - 5.6 - 8 - 11 -16

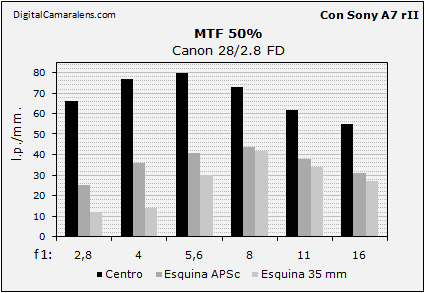

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 2,8 4 5,6 8 11 16
Centro 66 77 80 73 62 55
Esquina APSc 25 36 41 44 38 31
Esquina 35 mm 12 14 30 42 34 27

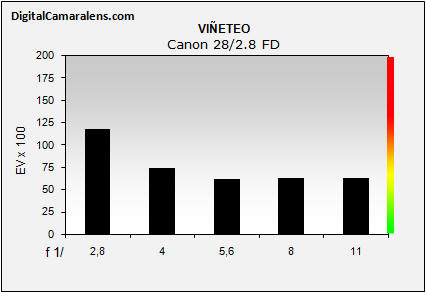

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8 11
Valores

%

 117 74 61 62 62
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión Geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
28 mm. 2,5 mts. -1,3 -

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11 16

Valores

%

 - 0,25 0,21 0,21 0,19 0,08

Amplitud

   ma a a a a a

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         ma: muy amplia | a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4
R 54 39
G 57 38
B 91 37

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

La variación focal en el enfoque (respiración) es muy apreciable.
- Resistencia al sol frontal (Flare)
Muy mejorable, ver muestras.

- Respiración de foco.                                                                                                       Detalles en Metodología ►
Muy apreciable.


- Evaluación.
 La evaluación global que se puede hacer de este objetivo es de aprobado a mejorable.

A pesar de ello es un modelo interesante. Sobre una cámara APSc para un tipo de fotografía de calle y/o para video en su formato nativo si en el problema de reflejos y respiración no se es exigente.

Dado los precios que han tomando los objetivos actuales, si es para un uso esporádico, es más interesante si cabe.

A favor :
- Calidad óptica general de aprobado a mejorable.
- Construcción, acabados, manejo y portabilidad excelentes.
- Corrección de distorsión geométrica excelente.
- Resistencia de contraste al sol ?

Mejorable:
- Aberraciones cromáticas laterales mejorables para el uso en este tipo de cámaras.
- Revestimientos mejorables (flare).

Galería reducida.
Con Sony A7 rII
Ocho muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde se ajusta:
- WB, exposición y foco en [Cantidad 50, Radio 0,5 y Detalle 25].
La miniatura es el link de descarga de la foto completa. En las fotos de comportamiento a los reflejos el tamaño es de 1.800x

f 1:8 f 1:8
f 1:5,6 f 1:8  f 1:8
f 1:5,6 f 1:5,6 f 1:8

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales 5 (12.5%)
Viñeteo 7 (12.5%)
Distorsión Geométrica 7,5 (12.5%)
Color 8 (12.5%)
Media Óptica 6,44 (60%)
Versatilidad 7,5 (13%)
Construcción 8 (13%)
Relación Valor/Coste - (13%)

Nota Media

-
