CANON EF 24-70/4L IS USM
 ______________________________________________________________________________________________________________________


2 Septiembre 2.013
1 Octubre 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8


Distancia: 25 m. para 24, 35 y 50 mm. y 45 m. para 70 mm. - Todas la miniaturas de f 1:5,6

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 6 a 7 MB


Ampliación Octubre de 2.017 con Canon 5D MkIV
Descarga de archivos a máx. resolución.


24 mm. a f 1:5,6 - f 1:8  |  35 mm. a f 1:5,6 - f 1:8

50 mm. a f 1:5,6 - f 1:8  |   70 mm. a f 1:5,6 - f 1:8



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

Resumen Definición en Estudio.



                                  Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 4 5 6,3 8 10
24 mm. Centro/Esq. .. *|* *|* *|* *|* *|*
35 mm. Centro/Esq.   *|* *|* *|* *|* *|*
50 mm. Centro/Esq. . *|* *|* *|* *|* *|*
70 mm. Centro/Esq. . *|* *|* *|* *|* *|*

                                  Abreviaciones:
                            * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente



Comentarios.-
La zona de la esquina APSc se aprecia limpia, con buena reproducción de color y el lógico menor contraste inicial que evoluciona con el diafragmado. Es en los 50 mm. donde vemos el mejor resultado de esa zona.

Como es habitual las zonas de las esquinas de los dos extremos focales es donde padece más el efecto de las ACs laterales aunque en los 24 mm., "embutidas por el viñeteo" sean menos visibles a simple vista.

Centro excelente en todos el rango focal a partir de los f 1:5 y correcto de f 1:4 a f 1:5.

Actualización Octubre de 2.017 con Canon 5D MkIV

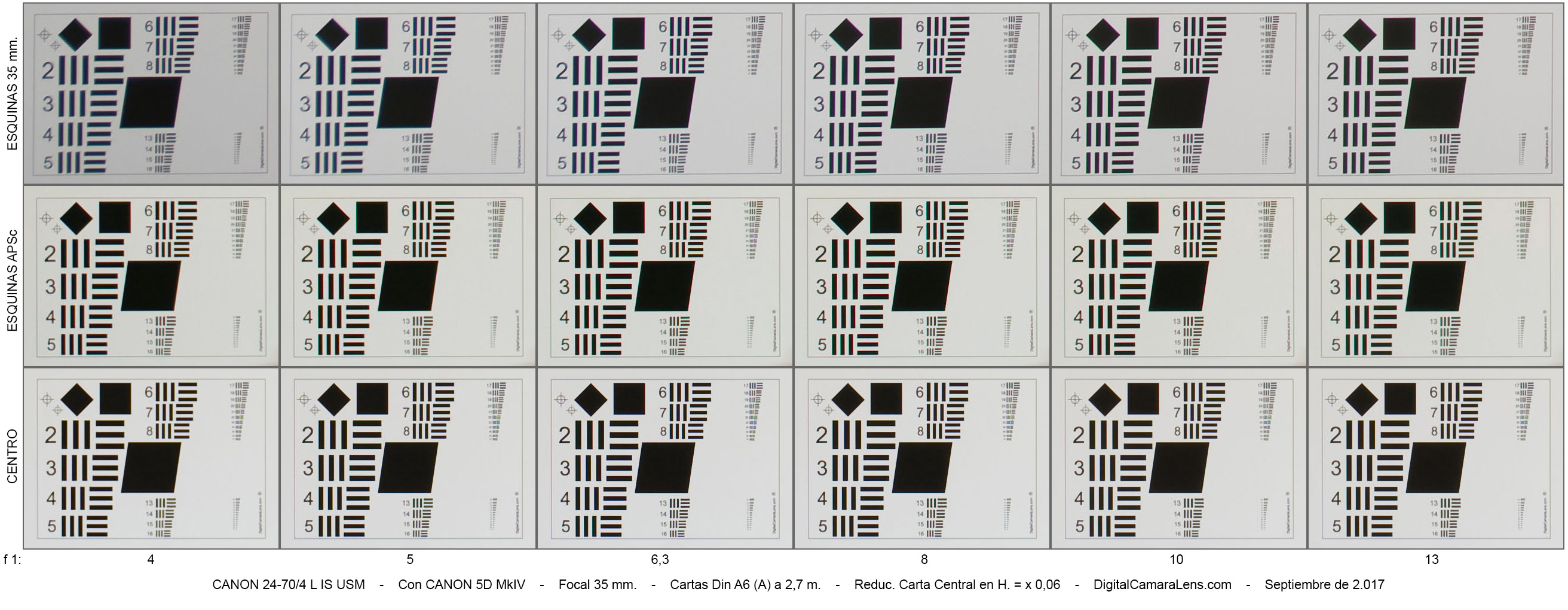

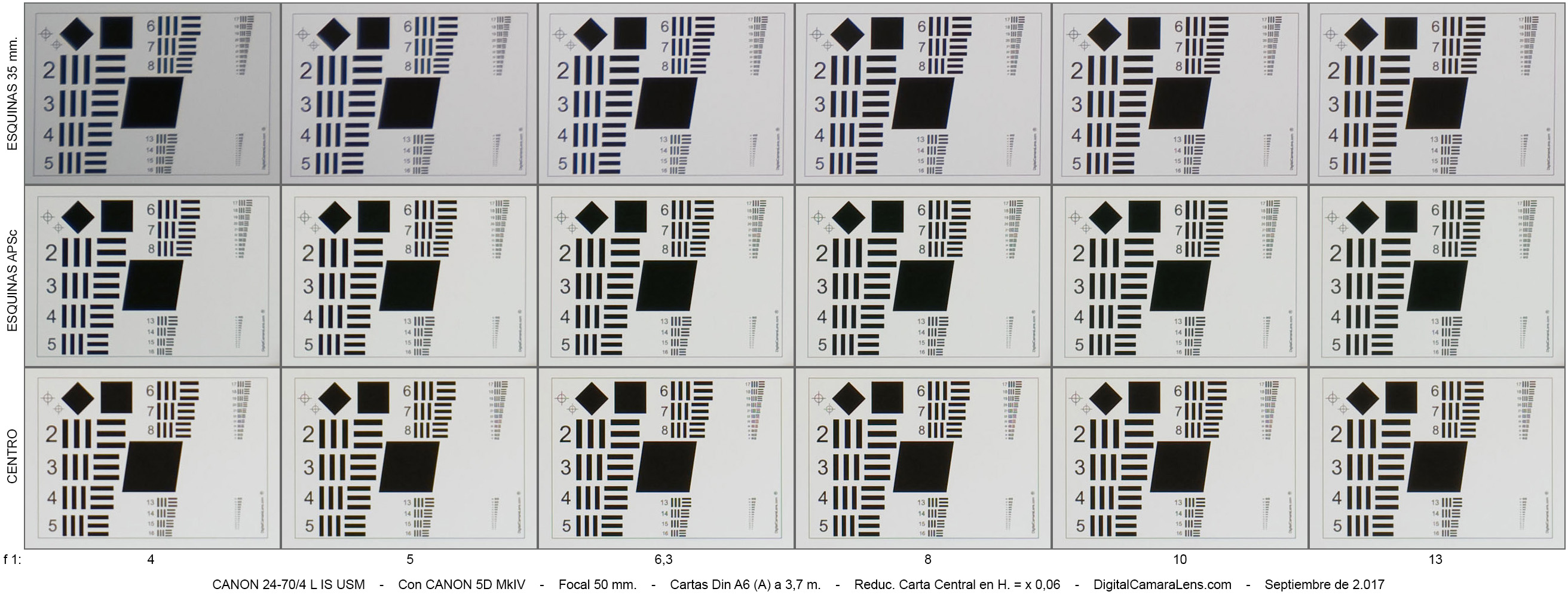

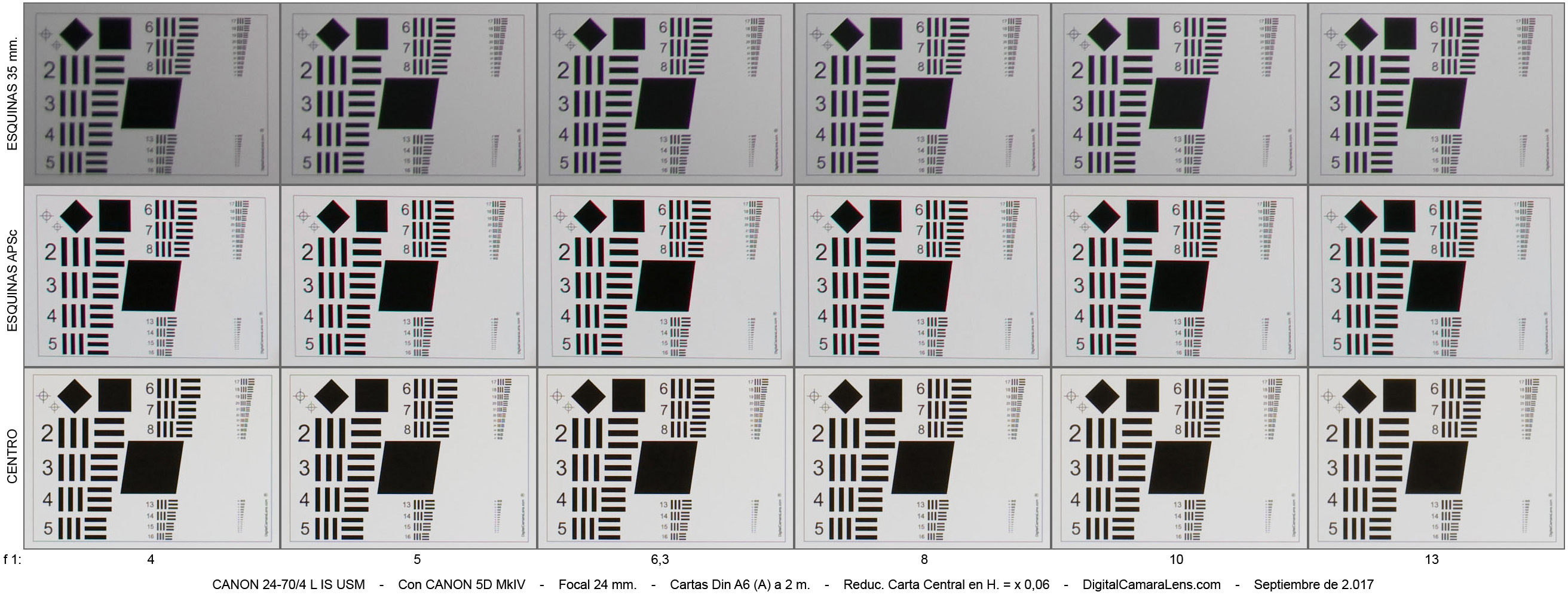

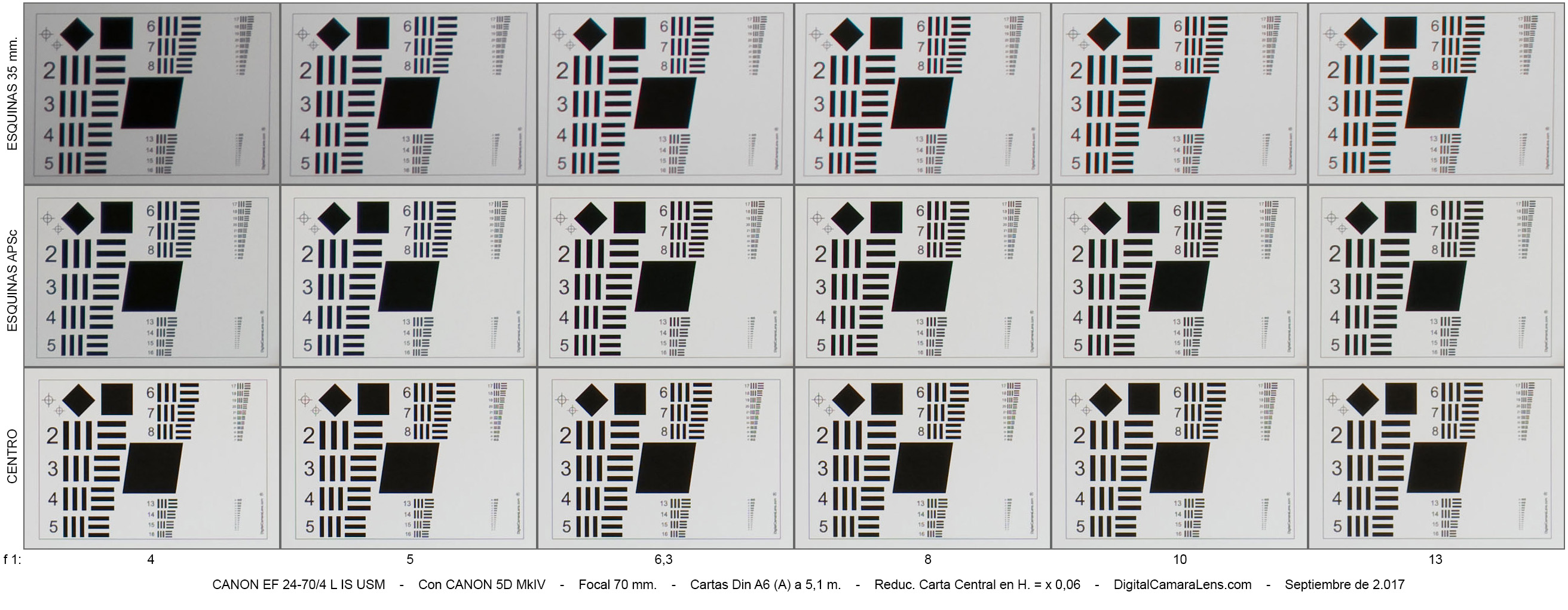

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13


Resolución en estudio MTF50% (Valor óptimo teórico 62 l.p./mm.)                               Detalles en Metodología ►


24 mm. 4 5 6,3 8 10 13
Centro 57 60 59 59 55 54
Esq. APSc 39 46 47 48 47 44
Esq. 35 mm. 22 29 33 32 31 31
35 mm. 4 5 6,3 8 10 13
Centro 48 58 63 62 59 55
Esq. APSc 38 45 56 58 54 51
Esq. 35 mm. 34 40 47 50 51 48


50 mm. 4 5 6,3 8 10 13
Centro 42 50 62 62 61 55
Esq. APSc 43 50 57 58 56 50
Esq. 35 mm. 30 35 42 50 52 49
70 mm. 4 5 6,3 8 10 13
Centro 59 63 62 61 59 54
Esq. APSc 49 54 57 58 56 50
Esq. 35 mm. 29 34 36 39 39 37

* Clasificado como zoom paisaje y/o arquitectura según el perfil y evolución de la curvatura de plano focal .

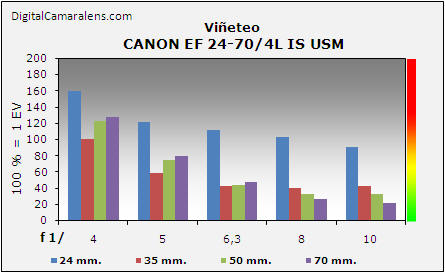

- Viñeteo                                                                                                                                Detalles en Metodología ►






Focales

f 1:/

 4 5 6,3 8 10
24 mm.

%

 159 121 111 103 90
35 mm. % 100 58 43 40 43
50 mm. .% 123 74 44 32 33
70 mm. % 128 80 47 26 22
 Tipo de viñeteo: radial



- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
24 mm. 2,5 m. -1,56 Apreciable
28 mm. 2,5 m. -0,98 Apreciable
35 mm. 3 m. -0,29 Apreciable
50 mm. 3,5 m. +0,78 -
70 mm. 4 m. +0,98 -
70 mm. 19 cm. -0,98 Macro 1:1,4

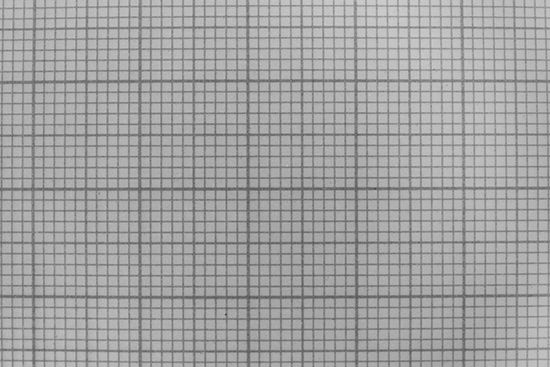

Muestra gráfica de los 24 mm. a 2,5 m. de distancia.



Muestra gráfica de los 70 mm. a 19  cm. de distancia. (Distancia mínima de enfoque con magnificación 1:1,4)

-0,98% de distorsión final


Comentarios Distorsión Geométrica.-
El trabajo en la corrección de distorsión geométrica en este zoom es excelente, el valor más bajo lo encontraremos en los 35 mm.. A pesar de ser bajo se aprecia una ligera inversión en la zona media y periférica.



- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 4 5 6,3 8 10
24 mm. . - - 0,207 0,207 0,207
35 mm. . - 0,059 0,148 0,148 0,148
50 mm. . - 0,089 0,207 0,207 0,207
70 mm. 0,178 0,148 0,178 0,237 0,267

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. 0,8 0,9
70 mm. 0,9 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: en 70 mm. -8
