En este análisis veremos un zoom histórico de la casa Carl Zeiss de montura Contax/Yashica, un zoom que, como ya sabréis los aficionados a este tipo de ópticas, estaba destinado a las reflex de la marca Contax y Yashica.

El zoom, de rango corto (X2), tiene un tamaño y peso reducidos. Es un producto destinado a foto-reportaje donde se ha primado la compacidad, calidad óptica y portabilidad a tener un rango focal más ambicioso.

De este zoom se fabricaron aproximadamente 20.000 unidades entre los años 1.986 al 1.994 aunque su diseño parte de mediados de 1.982. La fabricación se realizó tanto en Alemania (Oberkochen) como en Japón (Kyocera) siendo en esta última fábrica donde se fabricaron la gran mayoría de unidades.

Al igual que otro zoom de la misma firma que se publica de forma simultánea, el Carl Zeiss Vario-Sonnar 28-85/3,3-4 (C/Y), con esta óptica tanto el enfoque como el zoom se realizan mediante un único anillo siendo la última por extensión telescópica. La focal más angular se encuentra en la parte más extendida y al revés.

La dureza de la extensión (zoom) dependerá del uso que haya tenido la unidad en concreto, la de enfoque es más regular y, según lo visto en tres unidades distintas, es suave con un arqueo de enfoque excelente en todo el rango.

El anillo de diafragmas tiene un movimiento correcto existiendo un paso intermedio entre los 3,4 y los 5,6, a partir de este los pasos son enteros.

La mejor aptitud macro se encuentra disponible en los 35 mm. de focal llegando a una interesante ampliación de 1:2,5. En los 70 mm. la magnificación es de 1:9 con una distancia mínima de enfoque de 70 cm.



Preliminares a la realización de la prueba.-
Esta prueba se ha podido realizar gracias a la iniciativa de un amigo apasionado tanto a la fotografía en si misma como a la calidad de la imagen.

Este viajero empedernido al que se le conoce en la red bajo el Nick de "nomada", adquirió un ejemplar de este zoom y otro del 28-85/3,3-4 del mismo fabricante y montura.

Al usar actualmente un equipo Nikon lo mandó a una empresa donde le cambiaron la montura de Contax a Nikon F. En la foto lo podéis ver ya con el "trasplante efectuado". Como un servidor no tiene por ahora cámara "full-frame" Nikon tuve que ponerle un adaptador de Nikon F a Canon EF y de esta forma se pudo conectar este "histórico" a la máquina de pruebas.

Pasaron unas semanas y comentando la excelencia del zoom en Casanovafoto me encontré que había entrado uno de ocasión el cual ahora está en mi vitrina.

Y de esta forma nos encontramos en el tiempo con estos dos zooms que a día de hoy forma parte de la historia.

*** Complemento realizado el 11-8-2.013


A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

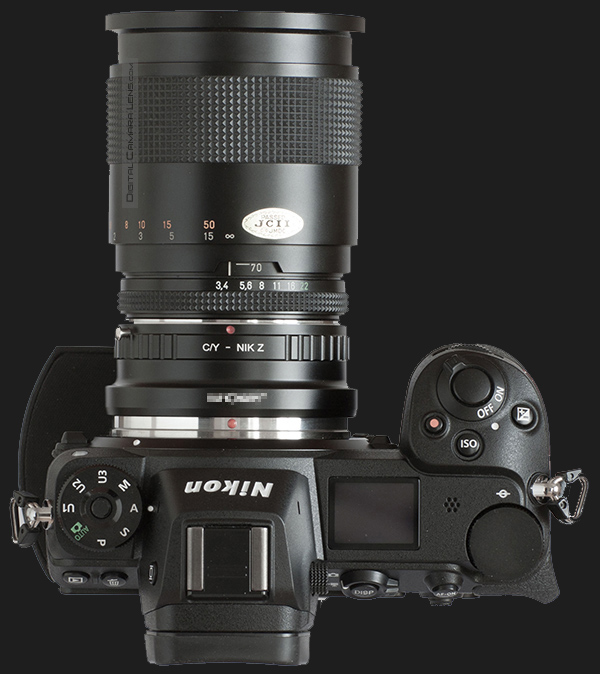

Una vista oblicua montado en la cámara de la prueba.

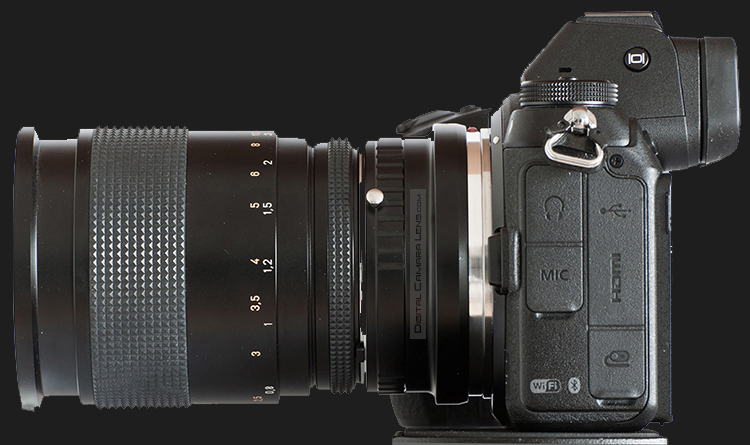

Vista lateral del conjunto.



Características Constructivas y Acabados - Inspección Exterior


Chasis:
metálico

Exterior: metal

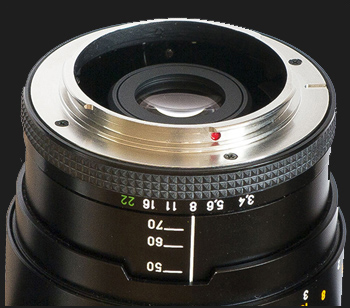

Bayoneta: aluminio anodizado, acabado correcto.

Zoom: por desplazamiento longitudinal con extensión donde la focal angular ocupa la posición más extendida y al revés.
- dureza: correcta, sin atascos.


Elementos telescópicos: uno de extensión única y lineal. Buenos ajustes.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos, es el mismo del enfoque manual.

Anillo enfoque manual: directo sobre helicoidal. Giro total 225º. Ajustes laterales y longitudinales excelentes. Amplitud de arqueo correcta, excelente por debajo de los 1,5 m. hasta los 0,7 m.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal rota cuando se enfoca.

Parasol: no se ha dispuesto en la prueba.

Ventana de distancia: No tiene. Los m. orientativos se encuentran serigrafiados en al anillo de enfoque.

Bloqueo de extensión: No.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Focales exactas 35,7-69 mm.
Peso 475 gr.
Dimensiones L = 80,5 mm.
Ø = 70 mm.
Tamaño del Filtro  67 mm.
Construcción   10 Elementos
  10 Grupos
Láminas en el diafragma  8
Ángulo de visión Horizontal en 35 mm. 63º - 34º
Aberturas Max. = 3,4
Mín. = 22
Distancia Mínima de Enfoque 70 cm. en 70 mm.
24,5 cm. en 35 mm
Magnificación Máxima 1:2,5 a 35 mm. y 24,5 cm. dist.
Accesorios  Parasol
Mont. Disp. : Contax/Yashica
