Carl
Zeiss
Vario-Sonnar
35-70/3,4
(C/Y)
________________________________________________________________________________________________________________________ |
10 de Agosto de 2.013
29 de Mayo de 2.019
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
|
PARTES DE LA PRUEBA |
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
Con
Canon 5D Mk II
y Nikon Z7____________________________________________________________________________________________________________ |
|
- Definición en
exterior.
Canon 5D Mk
II Detalles en
Metodología
► |
|
Con
Nikon Z7 |
|
- Definición en
estudio.
Canon 5D Mk
II Detalles en
Metodología ► |
|
Resumen
Definición en Estudio. |
Valoración simplificada
de nitidez por focal y abertura.
Focales |
f 1:/ |
3,4 |
4 |
5,6 |
8 |
11 |
16 |
35 mm. |
.. |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
50 mm. |
|
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
70 mm. |
|
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
Abreviaciones:
*
Excelente
|
*
Correcto
|
*
Mejorable
|
*
Deficiente
|
*
Muy deficiente
|
Comentarios.-
El rendimiento en la zona central de los 35 mm. es excelente desde plena abertura con la
salvedad de acusar
desplazamiento de foco (focus shift) desde f 1:4 siendo más
acusado en f 1:5,6. Dado su carácter MF si enfocamos a f 1:4 ó mejor
a f 1:5,6 cuando vayamos a disparar en esos diafragmas o superiores, el desplazamiento se corrige totalmente.
En 50 mm. no se aprecia el desplazamiento de foco pero las ACs
longitudinales son visibles hasta los f 1:5,6. Las esquinas mejoran
en contraste y ACs laterales.
En los 70 mm. las esquinas se ven excelentes mientras que en el
centro aumentan las ACs longitudinales siendo patentes hasta los f
1:5,6 inclusive. El contraste, como cabe esperar, baja pero a unos
niveles muy razonables. |
_________________________
|
-

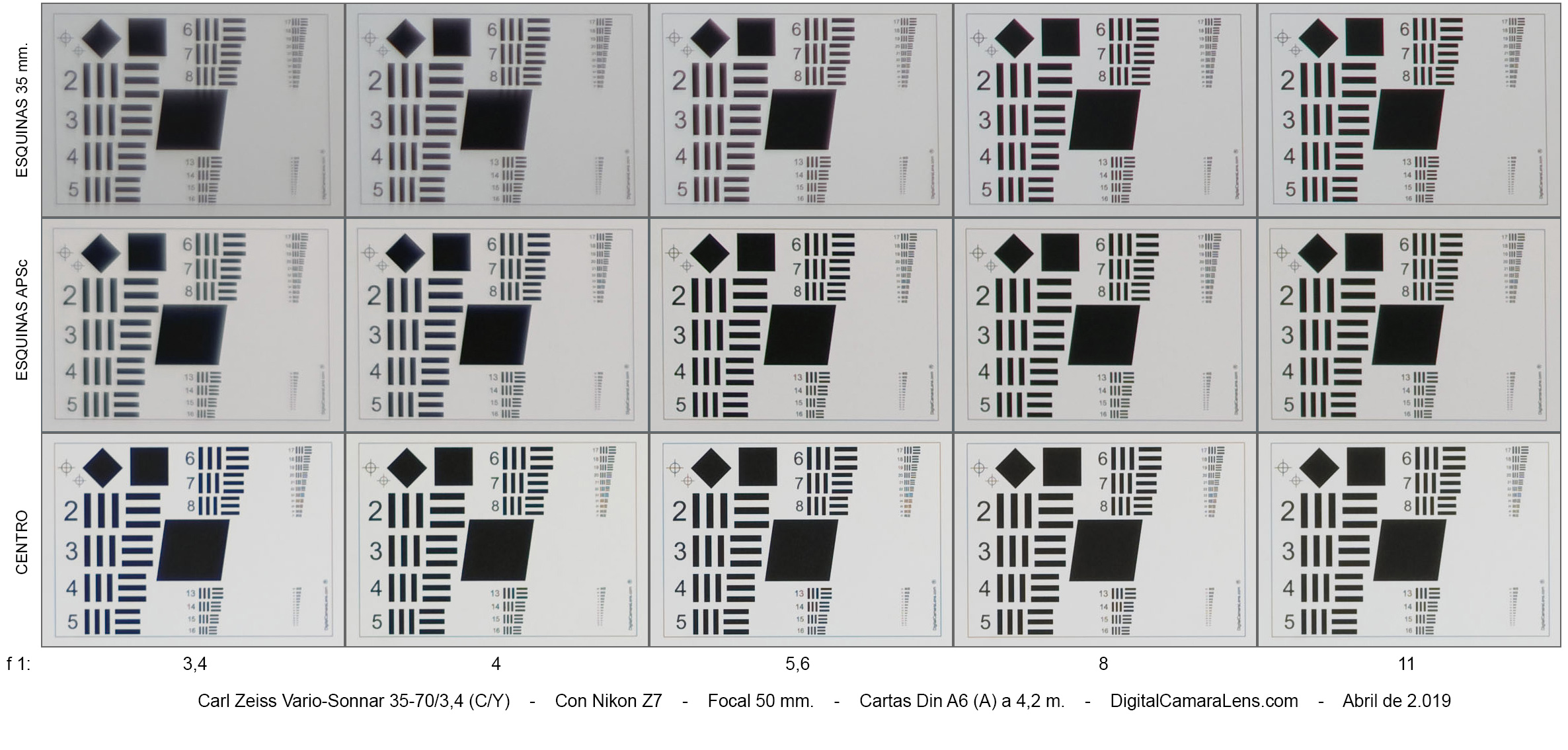

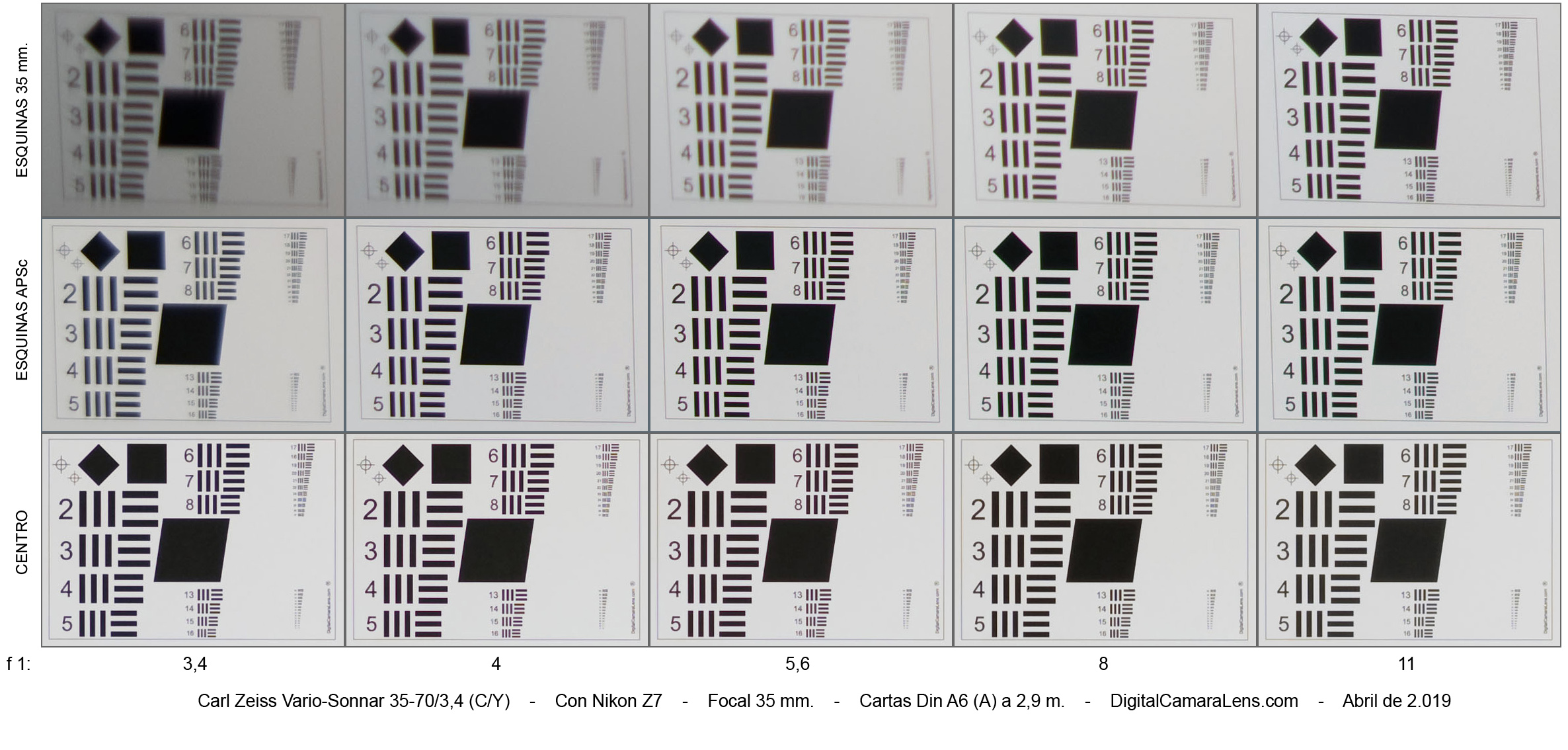

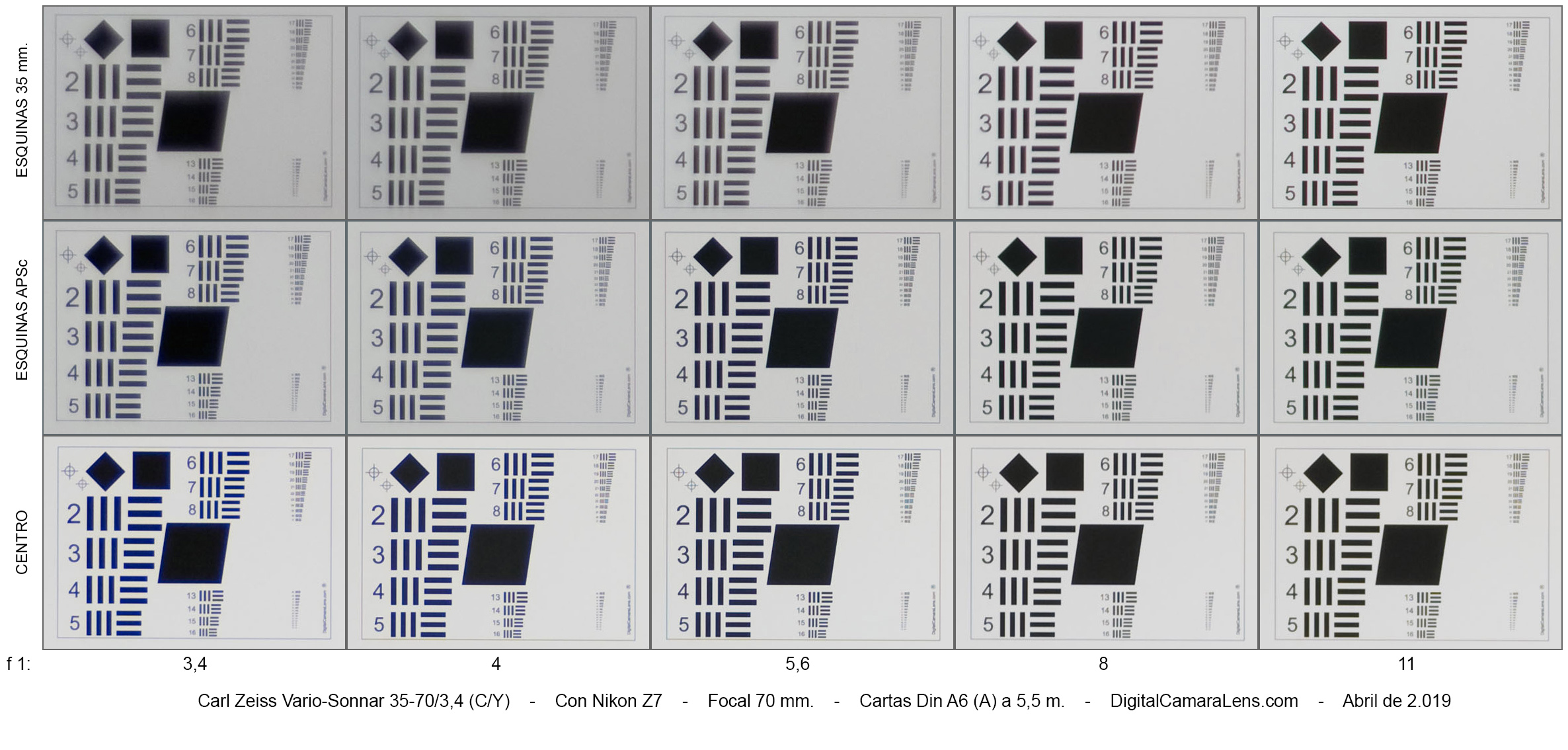

Definición en
estudio.
Nikon Z7
(Mayo de 2.019) Detalles en
Metodología ► |
|
Comentarios.-
Esta prueba se ha hecho con una segunda unidad. Comparando los
resultados con la realizada en 2.013 sobre la Canon 5D MkII se puede
apreciar que el rendimiento de las esquinas extremas de la
focal de 35 mm. es inferior al visto anteriormente, una diferencia
achacable a desviaciones de lote y o desajuste de algún elemento de
esta unidad-
La zona de esquinas APSc se aprecia correcta con una progresión
muy elevada de contraste y nitidez.
|
Con
Nikon Z7 |
Resolución en
estudio MTF50% (Valor
óptimo teórico 77 l.p./mm.) Detalles en
Metodología ► |
|
|
|

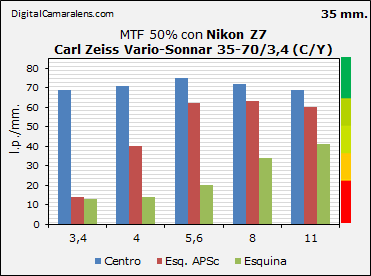

35 mm. |
3,4 |
4 |
5,6 |
8 |
11 |
Centro |
69 |
71 |
75 |
72 |
69 |
Esq. APSc |
14 |
40 |
62 |
63 |
60 |
Esquina |
13 |
14 |
20 |
34 |
41 |
|

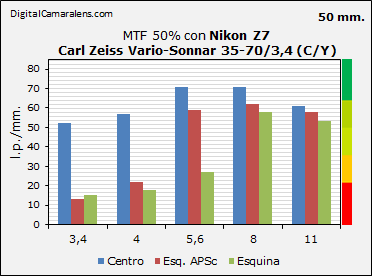

50 mm. |
3,4 |
4 |
5,6 |
8 |
11 |
Centro |
52 |
57 |
71 |
71 |
61 |
Esq. APSc |
13 |
22 |
59 |
62 |
58 |
Esquina |
15 |
18 |
27 |
58 |
53 |
|
|
|

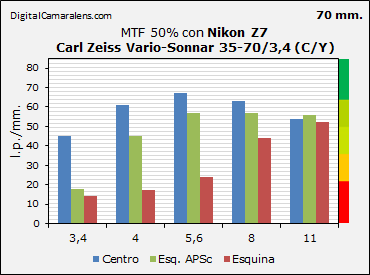

70 mm. |
3,4 |
4 |
5,6 |
8 |
11 |
Centro |
45 |
61 |
67 |
63 |
54 |
Esq. APSc |
18 |
45 |
57 |
57 |
56 |
Esquina |
14 |
17 |
24 |
44 |
52 |
|

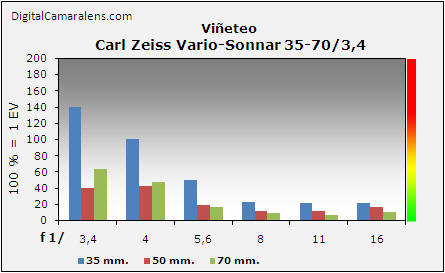

- Viñeteo.
Detalles en
Metodología
► |
Con
Canon 5D Mk II |
Diafragmas |
f 1:/ |
3,4 |
4 |
5,6 |
8 |
11 |
16 |
35 mm. |
% |
140 |
100 |
50 |
23 |
21 |
21 |
50 mm. |
% |
60 |
43 |
19 |
12 |
12 |
16 |
70 mm. |
% |
64 |
47 |
17 |
9 |
7 |
10 |
Tipo de viñeteo: radial |
|

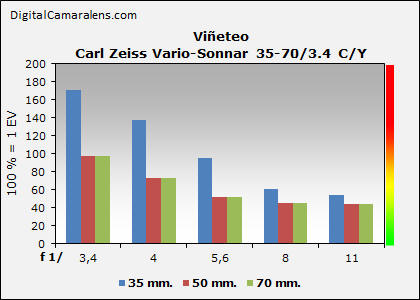

Con
Nikon Z7 |
|
Diafragmas |
f 1:/ |
3,4 |
4 |
5,6 |
8 |
11 |
35 mm. |
% |
170 |
138 |
96 |
60 |
54 |
50 mm. |
% |
98 |
73 |
52 |
45 |
44 |
70 mm. |
% |
98 |
73 |
52 |
45 |
44 |
Tipo de viñeteo: radial |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
Focal |
Dist. |
% |
Inversión |
35 mm. |
3,5 m. |
-1,46 |
- |
50 mm. |
4 m. |
0 |
- |
70 mm. |
5 m. |
+0,49 |
- |
35 mm. (M) |
24,5 cm. |
-0,39 |
- |
|
|
|
Muestra gráfica
de los35 mm. |
-
Aberraciones Cromáticas. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
Diafragmas |
f 1:/ |
3,4 |
4 |
5,6 |
8 |
11 |
16 |
35
mm. |
% |
- |
0,21 |
0,12 |
0,12 |
0,12 |
0,09 |
50 mm. |
% |
0,06 |
0,06 |
0,06 |
0,09 |
0,12 |
0,12 |
70 mm. |
% |
0,09 |
0,03 |
0,03 |
0,03 |
0,06 |
0,06 |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
Comentarios.-
Los valores muestreados nos dicen que la focal más perjudicada son los
35 mm., sin embargo teniendo valores más altos la magnitud donde se
manifiestan estos y los cercanos es más reducida.
En 50 y 70 mm. los valores medidos son más bajos, muy bajos, pero la magnitud es
más elevada que en los 35 mm. además de tener más magnitud también se
aprecia una bajada de contraste. |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En
relación a la ejecución del enfoque y ajustes de fotometría me
remito en la generalidad a lo comentado en
esta página. En lo particular solo añadir que la menor extensión
del anillo mixto de zoom y enfoque respecto al zoom referenciado (
28-85 Vario-Sonnar)
hace más cómoda la gestión.
|
|
|
