ZEISS APO SONNAR T* 135/2 ZE
________________________________________________________________________________________________________________________



9 de Julio de 2.013


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II ____________________________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                    Detalles en Metodología
135 mm. a  f 1:5.6  -  f 1:9


Distancia: 45 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de  MB




Comentarios.-
El motivo habitual de foto estándar en exterior ya se que para este modelo "no toca" pero en esta ocasión lo he incluido para tener una muestra tipo histórica de lo mejor que se puede obtener con este sistema (Canon 5D MkII) a esta distancia de captura. En esta ocasión la climatología ha sido adecuada.


- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

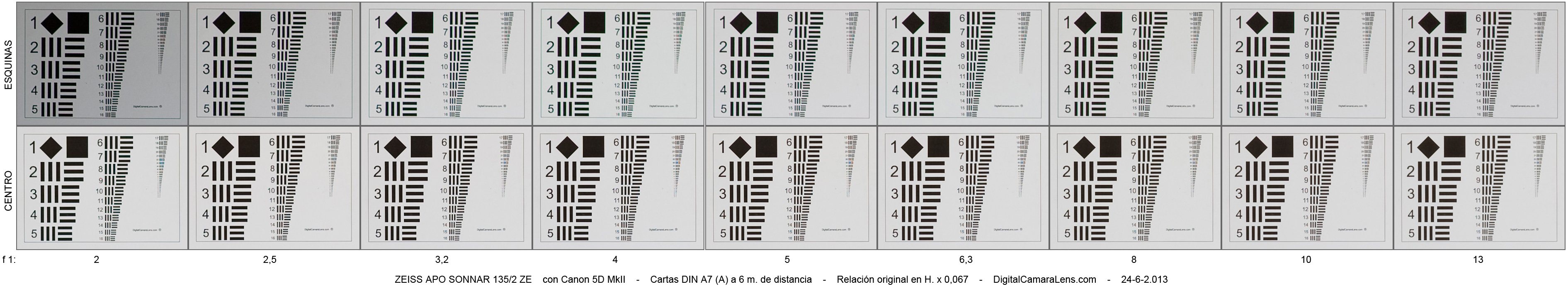

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





135 mm.




f 1:/

2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10 - 13



Resumen Definición en Estudio.


                               Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

2 2,5 3,2 4 5 6,3 8 10 13

Valores

.. *|* *|* *|* *|* *|* *|* *|* *|* *|*

                               Abreviaciones:
                         * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

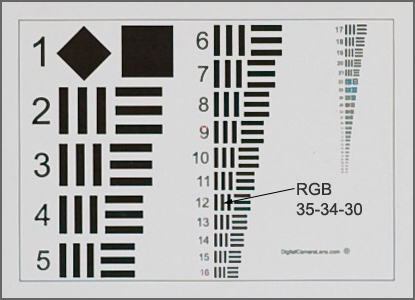

Carta central de la secuencia de estudio.
- f 1:2 -

 (distancia de captura 6 m. - ver detalles en mosaico secuencial-)


Comentarios.-

En la página de evaluación veréis que en nitidez este objetivo ha obtenido una valoración de un 10. Este valor refleja un rendimiento en ACs longitudinales no solo bajísimo sino prácticamente inexistente.

Para los que no estáis muy puestos en esto he colocado en la zona superior la carta central de la prueba del diafragma f 1:2 al 100%. Veréis que las líneas de la escala nº 12 (por poner una medible y pequeña) tienen una reproducción RGB prácticamente lineal. Estos valores RGB indican un 100% de coincidencia en el mismo plano y área de los tres espectros, por consiguiente la aberración cromática lineal-central resulta nula.

¿Y esto en la práctica que nos dice?, pues sencillamente que cualquier objeto bien enfocado entre la d.m.e. y +/- 10 m. tendrá una nitidez, y por lo tanto una reproducción de color perfecta. A partir de aqui podríamos valorar el contraste y la evolución del mismo a lo largo de diafragmas consecutivos.

Tampoco se observa desplazamiento de foco en los diafragmas siguientes. Sencillamente este objetivo ha dado, hasta la fecha, el mejor resultado óptico en esta focal y cercanas.


-Corrección apocromática.
Si en el centro no vemos aberración cromática longitudinal en las esquinas el nivel medido es bajísimo y no solo los valores en si sino la amplitud de la zona, además el contraste desde plena abertura muestra un nivel excelente.

A continuación la carta correspondiente a ka esquina extrema del formato completo a
f 1:2,5. Pongo esta porque visualiza menos viñeteo que la de f 1:2 y es más evidente la limpieza de color y evidentemente de fringes.

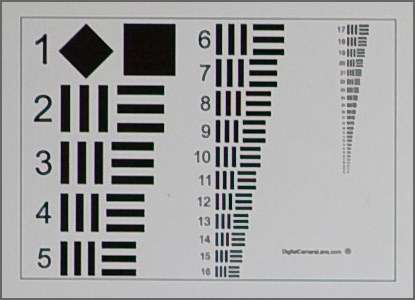

Carta esquina de la secuencia de estudio.  - f 1:2,5 -


Actualización 22-04-2.104

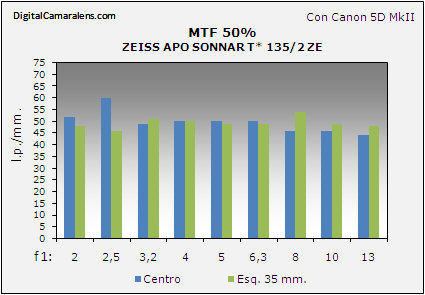

Resolución en estudio MTF50%                                                                                Detalles en Metodología




MTF 50% - Valores en l.p./mm.

f 1:

2

2,5 3,2 4 5 6,3 8 10 13
Centro 52 60 49 50 50 50 46 46 44
Esq. 35 mm. 48 46 51 50 49 49 54 49 48

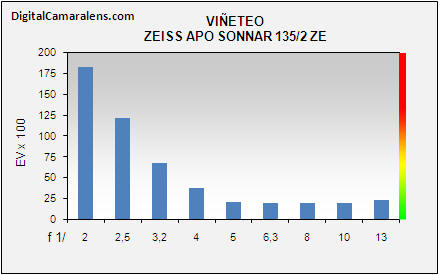

- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

2 2,5 3,2 4 5 6,3 8 10 13
Valores

%

182 121 68 38 21 20 20 20 23

100 % = 1 EV


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
135 mm. 8 m. +0,10 -

- Aberraciones Cromáticas
.                                                                                             Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2 2,5 3,2 4 5 6,3 8 10 13

Valores

%

- 0,118 0,118 0,089 0,089 0,059 0,059 0,03 0,03

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


- Enfoque y Fotometría.

Detalles en Metodología

Consistencia:
Precisión:
Micro-ajustes necesarios:

En este apartado, dado su carácter de enfoque manual solo puedo comentar el apartado operativo.

Como todas las ópticas de la gama para DSLR la mecánica de enfoque de este objetivo es perfecta. La amplitud de arqueo está calibrada según la distancia de enfoque ofreciendo un rango suficientemente amplio para acertar con el enfoque exacto. En la Galería de Muestras pondré ejemplos de enfoque tanto a elementos estáticos como a elementos en ligero movimiento.

La metodología que he seguido ha sido prefijar previamente la distancia del objeto en el barrilete, enfocar por pantalla al tiempo que se presiona levemente el obturador, justo cuando aparece el destello del cuadro rojo seleccionado (hay que recordar que funcionan todos los operativos de cada modelo) se dispara y ya está. Cuanto mayor es la distancia el foco seleccionado es operativo para fotos restantes y al revés.
