ZEISS  Otus 1.4/55
________________________________________________________________________________________________________________________



3 de Enero de 2.014

Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II ____________________________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                    Detalles en Metodología
55 mm. a  f 1:1,4  - f 1:8


Distancia: 30 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de  MB



Comentarios.-
Si, no hay en error en la abertura, el primer link corresponde a f 1:1,4 y la distancia es de 30 m. Esta y otras pruebas inhabituales que figuran en la galería me atreví a realizarlas después de ver como iba en estudio.


- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas                     Canon 5D MkII

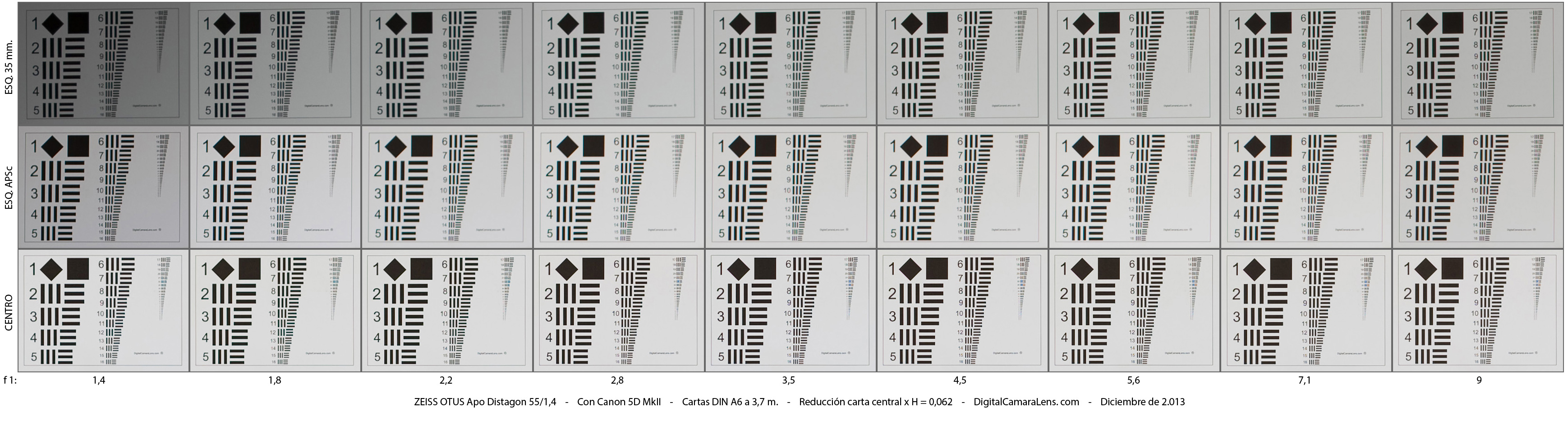

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





55 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1- 9



Carta Centro a f 1:1,4 extraída del mosaico.

Muestreo RGB en línea nº 7 a 1 px. de amplitud. - 52 l.p./mm.


Comentarios.-
Cuando se enfoca a f 1:1,4 por live-view con zoom X10, cuesta muy poco ver que las líneas son negras... negras y con un contraste elevado, sin fringes, lo habitual en angulares de f máxima más reducida, tipo f 1:2,8. Nada que ver con todos los f 1:1,4 probados hasta la fecha.


Para ver el mosaico de la focal deseada haz clic en sus aberturas                            Canon 50D

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





55 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 -4,5 - 5,6 - 7,1 - 9

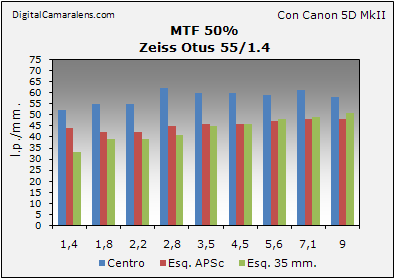

Resolución en estudio MTF50%                                                                                Detalles en Metodología



Focal 55 mm.

Valores en l.p./mm.

f 1:

1,4

1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Centro 52 56 55 62 60 60 59 61 58
Esq. APSc 44 44 42 45 46 46 47 48 48
Esq. 35 mm. 33 35 39 41 45 46 48 49 51

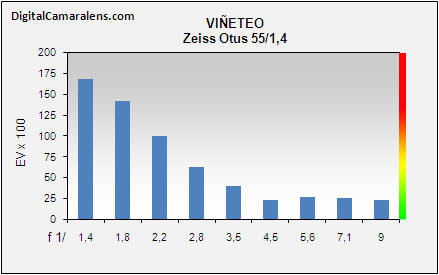

- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9

Valor

%

169 142 100 63 40 24 27 26 23
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
55 mm. 4 m. -0,67 muy ligera

Muestra gráfica a 4 m. de distancia.


- Aberraciones Cromáticas
.                                                                                             Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9

Valor

%

0,03 0 0 0,03 0,03 0,06 0,06 0,06 0,06

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


- Enfoque y Fotometría.

Detalles en Metodología

En este apartado, al tratarse de un objetivo de enfoque manual, hay que hablar de la longitud de arqueo de infinito a las distancias habituales de enfoque y de la suavidad, holguras laterales y precisión del anillo de MF. En este sentido la mecánica es excelente, sin paliativos.

Si se le quiere sacar el máximo partido al rendimiento en su máxima abertura debería seguirse el método que se comenta en esta página de generalidades.
