CONSTRUCCIÓN

EVALUACIÓN

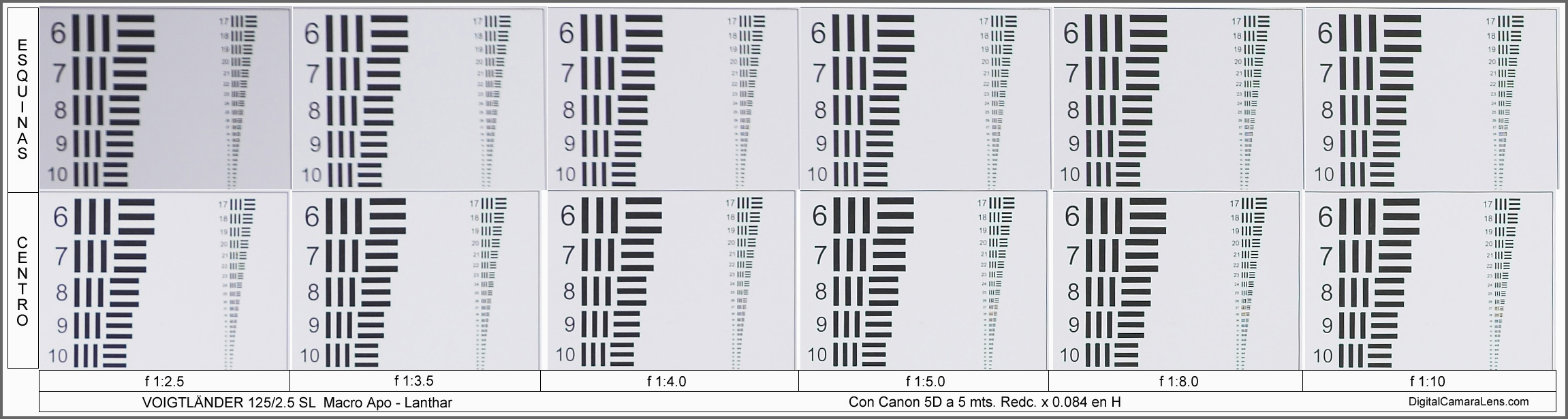

DEFINICIÓN EN ESTUDIO

f 1:/

2.5 - 3.5 - 4 - 5 - 8 - 10




* Diafragmas de mayor contraste
   44 l.p.mm. en Canon 5D = 2.231 l.p.h.
Dada la progresión y contraste con una Canon 20D ó 1Ds y en la zona centro hubiera llegado a las 49 ó 55 l.p.mm. valor máximo que se puede obtener con las actuales DSRl de Canon.




                                                          Complemento de bodegón Æ


                                                                                                                                               Subir ñ
                                                        _______________________________

                                                        _______________________

El viñeteo muestreado, dado el formato, es algo alto pero tampoco excesivo. Las cartas situadas a 9/10 del centro muestra claramente como evoluciona en el diafragmado de forma importante respecto a la esquina extrema (10/10), zona donde se extrae la medición.

La distorsión positiva, teniendo en cuenta el tipo de producto, es apreciablemente alta.


                                                                                                                                               Subir ñ
                                                             __________________________________



          f 1:3.5 Esquina zoom a 400%  (1)          f 1:8.0 Esquina zoom a 400%  (2)          f 1:3.5 Esquina zoom a 400%  (3)


(1)  A 9/10 de la esquina extrema se aprecian desde f 1:2.5 a f 1:4.0 ACs de color azul de 3 píxeles de salida con saturación moderada y 7 en adición. Las ACs de 7 que se integran en el motivo le dan un color azul intenso, desvirtuando el negro original.


(2)  A partir de f 1:5.0 desaparecen este tipo de ACs pero aparecen tanto en esquinas como en el centro, en detalles finos y contrastes altos Acs de color verde de 1 y 2 píxeles y al 40% de saturación.
Este tipo residual de pequeñas ACs (verdes) es difícil de eliminar incluso en objetivos Apocromáticos como este. La corrección Apocromática corrige los tipos azul y magenta.


(3)  Por último reseñar señales evidentes de astigmatismo de magnitud moderada en diafragmas grandesy esquinas 9/10. Dicha aberración se van mitigando según se diafragma.
