50 mm.                                      70 mm.                                     135 mm.



      50 mm. a  f 1:5.6                      70 mm. a  f 1:5.6                      135 mm. a  f 1:5.6
      50 mm. a  f 1:8.0                      70 mm. a  f 1:8.0                      135 mm. a  f 1:8.0



Todas las tomas están realizadas con la metodología de costumbre (enfoque al centro) y desde la misma distancia, a 70 mts. del edificio. Las de f 1:8.0 se pueden ver después en la galería.
En esta ocasión se han elegido los 70 mm. en vez de los 100 para poder comparar paisaje con el grupo de los 70-200/2.8 ó 4.0




                                           COMENTARIOS DEFINICIÓN EN EXTERIOR


50 mm.

Excelentes en resolución y con un contraste muy suave que proporciona una nitidez típica de objetivos de calidad.
La parte menos positiva es ese -0.97% de distorsión geométrica que es bien visible incluso a más de 200 mts. (edif. gris de la izquierda)

70 mm.

Sigue el desarrollo que se verá más abajo, en las cartas de resolución. Baja un poco el contraste pero todavía ofrece una resolución notable. Los pinos traseros se perfilan con mucho detalle, las hojas sueltas y el tronco del pino correcto.
Pese a estar levemente picada la fotografía, en esta focal la distorsión es inapreciable.

135 mm.

Buenos resultados en la zona centro y esquinas moderadas. En las esquinas extremas se nota una bajada apreciable de resolución.
En la zona derecha ya se aprecia el incipiente cojín de esos -0.80% de distorsión.




DEFINICIÓN EN ESTUDIO

f 1:/

3.2 - 4.0 - 5.6 - 8.0

3.2 - 4.0 - 5.6 - 8.0

3.2 - 4.0 - 5.6 - 8.0 - 10

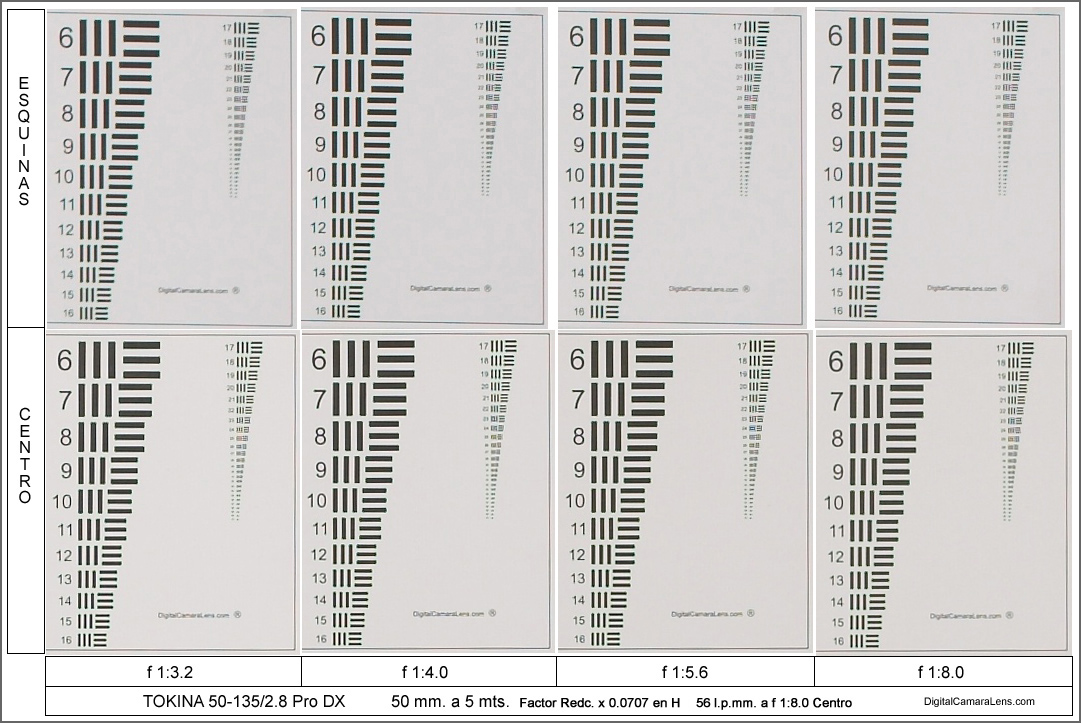

50 mm.

El resultado en estos 50 mm. es de un notable alto:

Contraste superior al 80% y bajísimas A.C. solo apreciables a f 1:3.2 con un ratio de 2 px.
Viñeteo apreciable en esquinas extremas así como su distorsión positiva.
La resolución máxima ya la obtiene en f 1:4.0 y centro y el contraste máximo alcanzado esta en f 1:8.0 y centro [escala nº 22 equiv. 56 l.p.p.mm]. Prácticamente a partir de f 1:4.0 la resolución se mantiene estable y va mejorando el contraste de forma progresiva, especialmente el de las esquinas extremas.

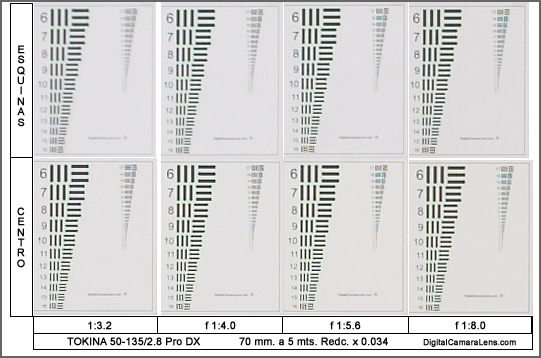

70 mm.

Baja el contraste de los 50 mm. tanto en centro como en esquinas situándose en unos valores medios en centro del 60% y en esquinas de 40%.
A.C. inapreciables pero esquinas demasiado blandas hasta los f 1:5.6
El viñeteo en las cartas desde los f 1:3.2  a los f1:8.0 es inapreciable (pese al 50% habido en plantilla) y la distorsión nula.
La resolución máxima alcanzada está en f1:8.0 en la escala nº 15 Equiv. a 49 l.p.mm.
(Hay que recordar que en esta escala pasamos de los 5 mts. a los 15 mts. ... inicio de los 70-200 mm. )

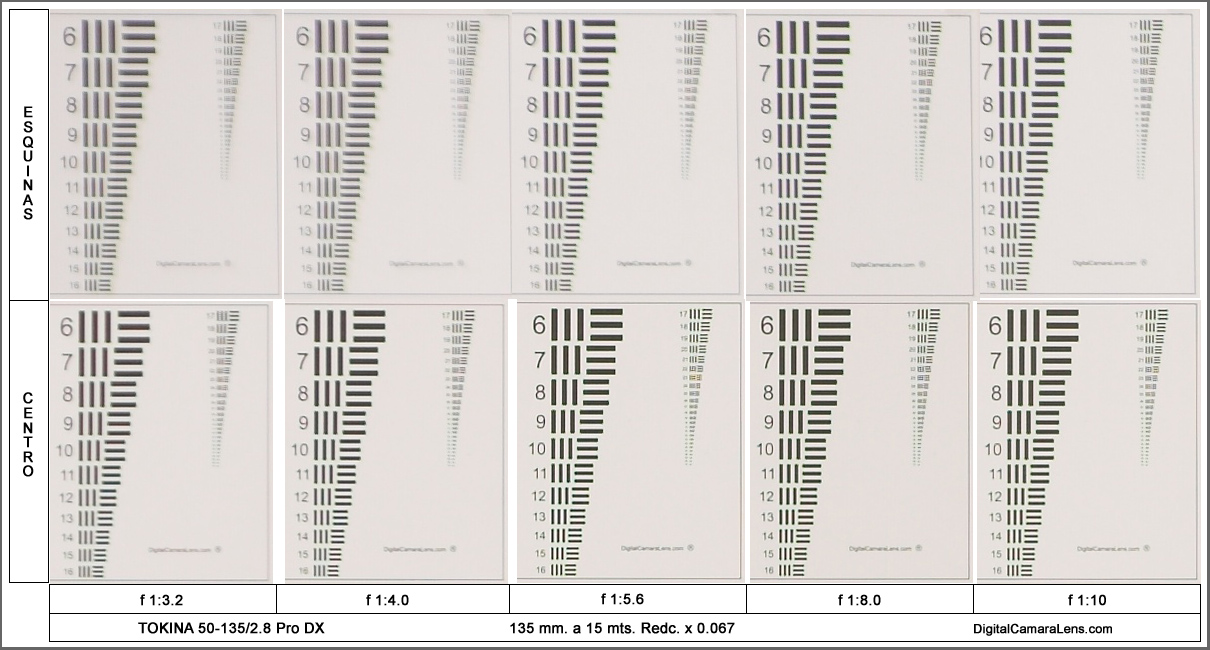

135 mm.

En esta focal sigue la misma bajada de contraste experimentada entre los 50 y 70 mm.

La resolución no se ve mermada de forma significativa llegando en f 1:5.6 a resolver las 49 l.p.mm. pero con unas esquinas mucho más suaves que en los 50 y 70 mm. La esquinas no llegarán a un contraste de más del 50% hasta los  f 1:8.0.





                                                        Complemento de bodegón Æ
                                                                                                                                                   Inicio

                                                        _______________________________

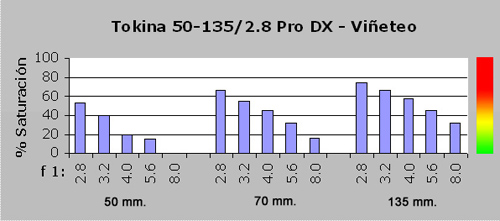

               Vista gráfica de la evolución de viñeteo por focal y aberturas.


                                                       ____________________

Viñeteo.-
Según se puede apreciar en los mosaicos de parches y gráfica de los valores obtenidos, la evolución del viñeteo sigue una trayectoria directamente proporcional a la focal utilizada.

Empieza en los 50 mm. de una forma muy correcta al no hacerle falta correr riesgos donde ya obtiene una muy buena resolución.
A medida que la focal se estira y debiera de bajar de forma natural la resolución y el contraste, para intentar compensar esta bajada, el foco efectivo se va acercando de una forma muy acusada al sensor. Con ello se aumenta el contraste, especialmente en esquinas, y se suple la bajada de resolución en perjuicio de una buena nitidez. A causa de ello vemos como en aberturas grandes en 70 mm. empieza con un viñeteo algo alto y en los 135 mm. muy alto en f 1:2.8 y f 1:3.2. no llegando a un valor correcto ni a f 1:8.0

Esta formula de ajustar el foco, a veces en exceso, viene siendo habitual en muchos objetivos APSc de reciente comercialización/diseño.

Al final, viendo las imágenes reales obtenidas y el viñeteo de forma práctica, veremos que el método obtiene unos resultados que de seguro satisfarán a muchos aficionados y a otros no tanto. Al final habrá muchos usuarios que preferirán un poco de viñeteo, corregible por soft, que no un contraste y resolución más baja.

Así se ven las plantillas más criticas enteras y así se ve una fotografía con una abertura grande pero tampoco en exceso.
Los tiempos que se obtienen no necesitan subir ISO en demasía pero hay que pensar en los desenfoques a f 1:3.2 donde si hará acto de presencia en las circunstancias que lo faciliten.



      135 mm. a f 1:2.8                                                135 mm. a  f 1:8.0

Las plantillas completas a nivel óptico y en este tamaño no tan "crueles" como los mosaicos cuyas probetas se extraen de las esquinas extremas del fotograma.



                             135 mm. f 1:4.0  [58% en plantilla]



                                                     ________________________________



Distorsión Geométrica.-
Un aprobado alto en este apartado que no llega a notable por esos -0.97% en 50 mm.
Cierto que la distorsión en cualquier focal se desarrolla de forma simétrica y que en la franja 65-85 mm. es prácticamente nula, zona muy apta para retratos.




 70 mm. a 7 mts.                                                     70 mm. a 2.5 mts.




                                             135 mm. a 7 mts.



Los 135 mm. reflejan ese +0.80 % nos resultará más molesto con motivos de estas dimensiones. A distancias inferiores todavía se incrementará más el valor de distorsión.

                                                                                                                                                   Inicio
                                                       __________________________________


Excelente comportamiento en este apartado.



                                           f 1:3.2 Esquina Extrema


En la zona más critica y al 200% se observa una muy ligera A.C. de color magenta la cual es prácticamente inapreciable en un alto contraste como este.








                                           COMENTARIOS REPRODUCCIÓN COLOR


Tonos saturados pero no en exceso, en este apartado cumple sin una dominante especifica.
