TOKINA 10-17/3.5-4.5 DX AT-X (Ojo de pez)
 _______________________________________________________________________________________________






5 de Junio de 2.009


 Partes de la Página
 Definición en Estudio i
 Viñeteo i
 Distorsión i
 A. Cromáticas i
 Enfoque i

                          PARTES DE LA PRUEBA
t CONSTRUCCIÓN ANÁLISIS q EVALUACIÓN u

   Con Nikon D300     ____________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR                    Detalles en Metodología u


Este apartado lo he suprimido por no se coherente con la tipología del zoom.

DEFINICIÓN EN ESTUDIO
Para ver el mosaico de la focal deseada haz clic en sus aberturas.                       Detalles en Metodología u

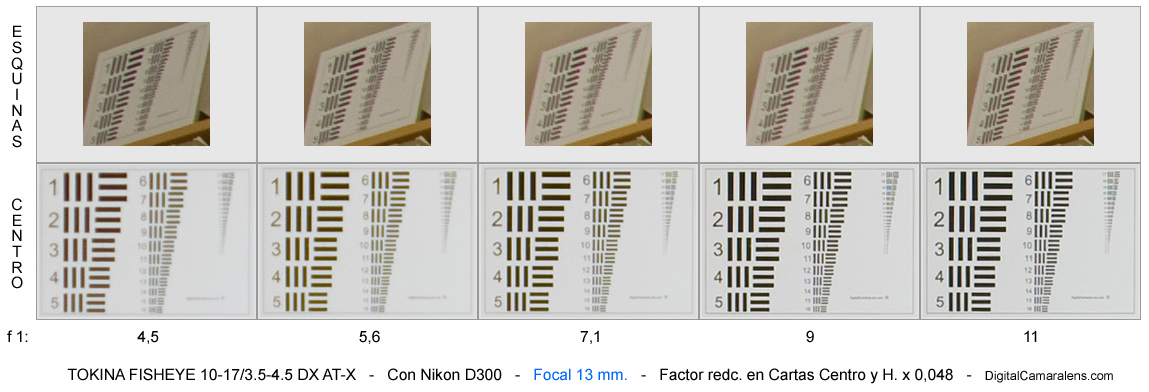

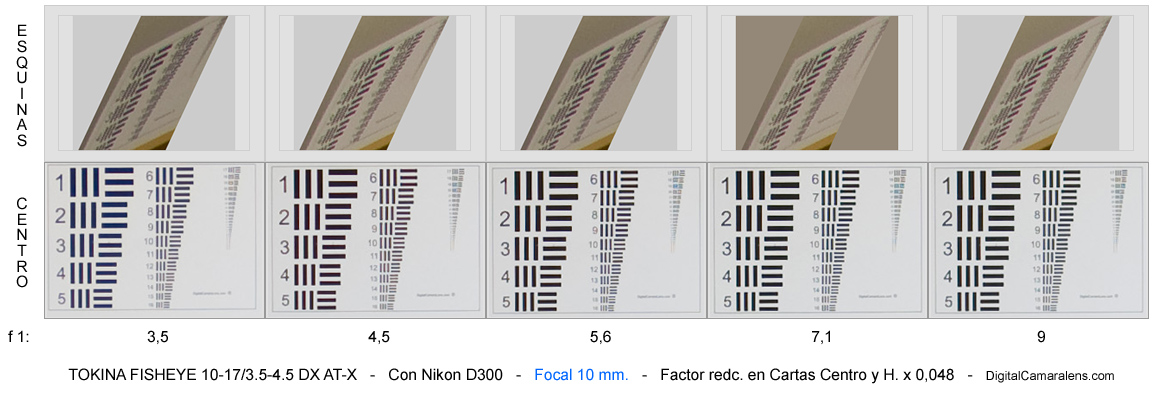

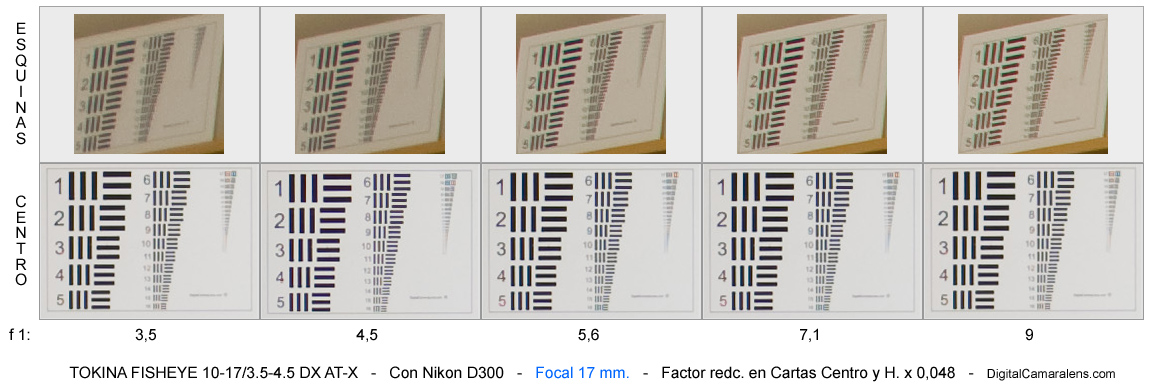

Mosaicos de Cartas de Resolución



Focales



Aberturas













10 mm.

13 mm.

17 mm.



f 1:/

3.5 - 4.5 - 5.6 - 7.1 - 9

4.5 - 5.6 - 7.1 - 9 - 11

4.5 - 5.6 - 7.1 - 9 - 11

                                        RESUMEN DEFINICIÓN EN ESTUDIO


Valoración simplificada de nitidez por focal y abertura.

VALORES APSc

f 1:/

 3.5 4.5 5.6 7.1 9.0 11.0
10 mm. . * * * * . .
13 mm. . . * * *  * *
17 mm. . . *  * * * *

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente
 *** Las valoraciones se toma como medias ponderando las zonas f 1:5,6 a f 1:7,1

                                                                                                                ______________________________________                                                                                           Subir ñ

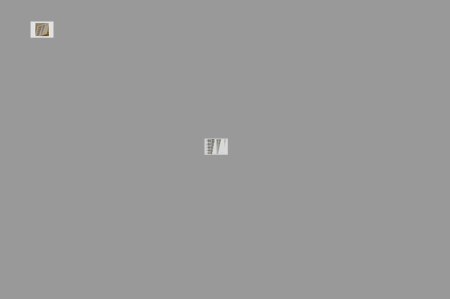

Croquis a escala de colocación de cartas.

                                                                     VIÑETEO                                Detalles en Metodología u



VALORES APSc :

f 1:/

 3.5 4.5 5.6 7.1 9
10 mm. 123 110 105 88 78
17 mm. 66 62 44 25


                                                                                                                 ______________________________________

                                                        DISTORSIÓN GEOMÉTRICA               Detalles en Metodología u


VALORES APSc :

Dist.

 % Inversión
10 mm. 0,7 mts. -37 Nula
13 mm. 1,35 mts. -22 Nula
17 mm. 2 mts. -14 Nula



10 mm. a 70 cms. / 17 mm. a 200 cms.

*** Si pasas el puntero encima de la imagen se intercambiará por las de 17 mm.
                                   COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA


El comportamiento en viñeteo arroja unos valores, dada la tipología de producto muy correctos.

En distorsión geométrica, realizadas las tomas con una distancia de enfoque proporcional al encuadre, en las probetas y valores arrojados de forma matemática en las tres focales  se puede apreciar que la proyección no es esférica. Por esta razón, según aumentamos el círculo de visión  la distorsión disminuye de forma muy apreciable. Si se recorta la zona de encuadre proporcional a los 17 mm. de la probeta de 10 mm.  la distorsión en esa zona es de -15,9%. Un poco más alta debido a la mayor compresión esférica que la probeta realizada a más distancia.

Desconociendo el comportamiento en este apartado de este tipo de ópticas (zooms no rectificados), habrá que ver otros modelos e ir comparando resultados para establecer distinciones entre ellos. Realmente no es un ojo de pez de focal variable sino un "medio ojo de pez" a máximo angular y un angular con muchísima distorsión a 17 mm.

Las cuatro esquinas se han mostrado simétricas así como la trayectoria en el interior.

                                                                                                                                               Subir ñ
                                                                                                              ______________________________________

                                                   ABERRACIONES CROMÁTICAS                Detalles en Metodología u


Valoración simplificada ACs laterales por focal y abertura.

VALORES APSc

f 1:/

 3.5 4.5 5.6 7.1 9.0 11.0
10 mm. . . . . . . .
13 mm. . . . . . . .
17 mm. . . . . . . .

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente
 *** Las valoraciones se toma como medias ponderando las zonas f 1:5,6 a f 1:7,1


Muy bien corregidas las ACs en diafragmas normales de uso.


                                                                                                                ______________________________________


                                         COMENTARIOS RESISTENCIA LUZ INDIRECTA      Detalles en Metodología u

Pues aquí hay problemas y notorios. Recomiendo usar monopié y ayudarse con la otra mano para ampliar la cobertura que no tenemos con el exiguo parasol incorporado.


                                                                                                                ______________________________________



                                                   ENFOQUE y FOTOMETRÍA                      Detalles en Metodología u


Enfoque.-
En este apartado se ha mostrado correcto aunque hay que ir con sumo cuidado con los micro-ajustes en cámara. Si nos pasamos en un +2 puede quedarse sin enfocar a infinito.

Fotometría.-
17 mm. : desde f 1:4,5 a f 1:11 diferencial de +0,60 EV. En aberturas grandes sub-expone de forma importante.

13 mm. : desde 0,25 EV a 0,50 EV. En aberturas pequeñas subexpone +/- 0,25 EV

10 mm. : Variaciones inapreciables.




Página Siguiente >>

Subir ñ
