SIGMA 18-35/1,8 DC HSM (A)
_______________________________________________________________________________________________________________________



14 de Nov. de 2.013
30 de Julio de 2.015


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 50D y Nikon D7200_______________________________________________________________________________________________________________


- Definición en exterior
.  Canon 50D                                                                                Detalles en Metodología
18 mm. a  f 1:5,6  -  f 1:8 24 mm. a  f 1:5,6  -  f 1:8

35 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.8] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx. - Espacio en disco: de 3 a 5 MB





Actualización a 30-07-2.015 -
Nikon D7200

18 mm. a  f 1:5,6  -  f 1:8 24 mm. a  f 1:5,6  -  f 1:8

35 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAWMedición: matricial. = mínima
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB




- Definición en estudio. -
Canon 50D                                                                             Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

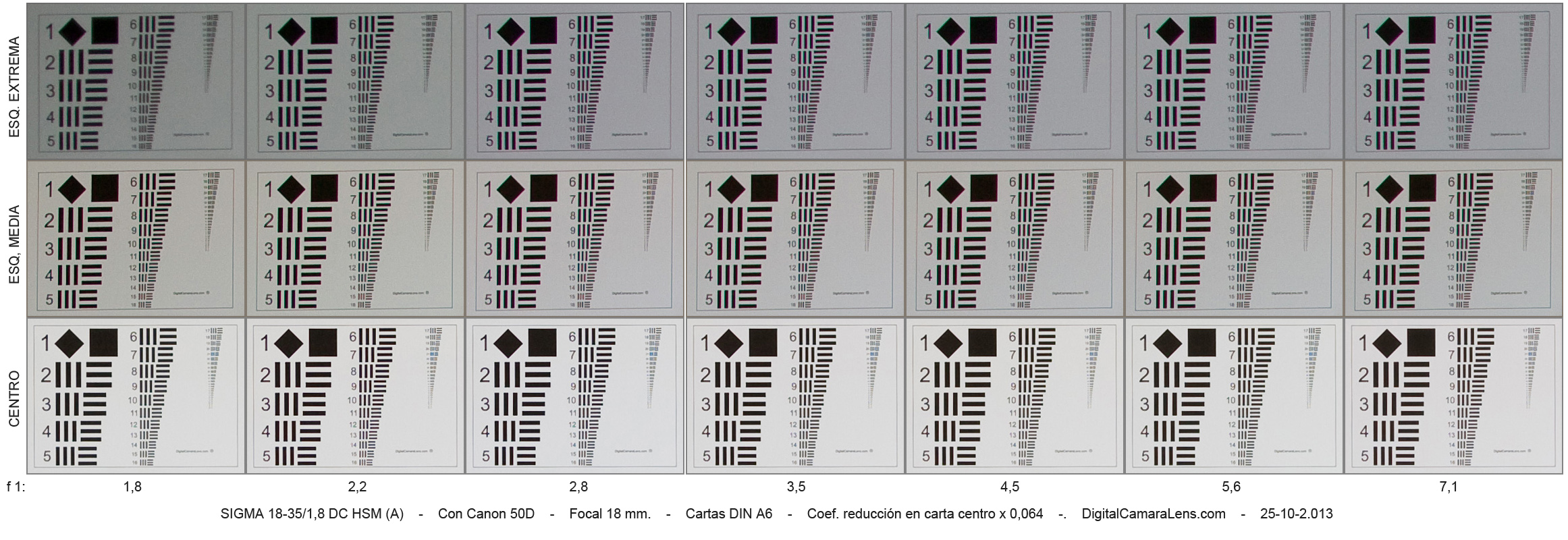

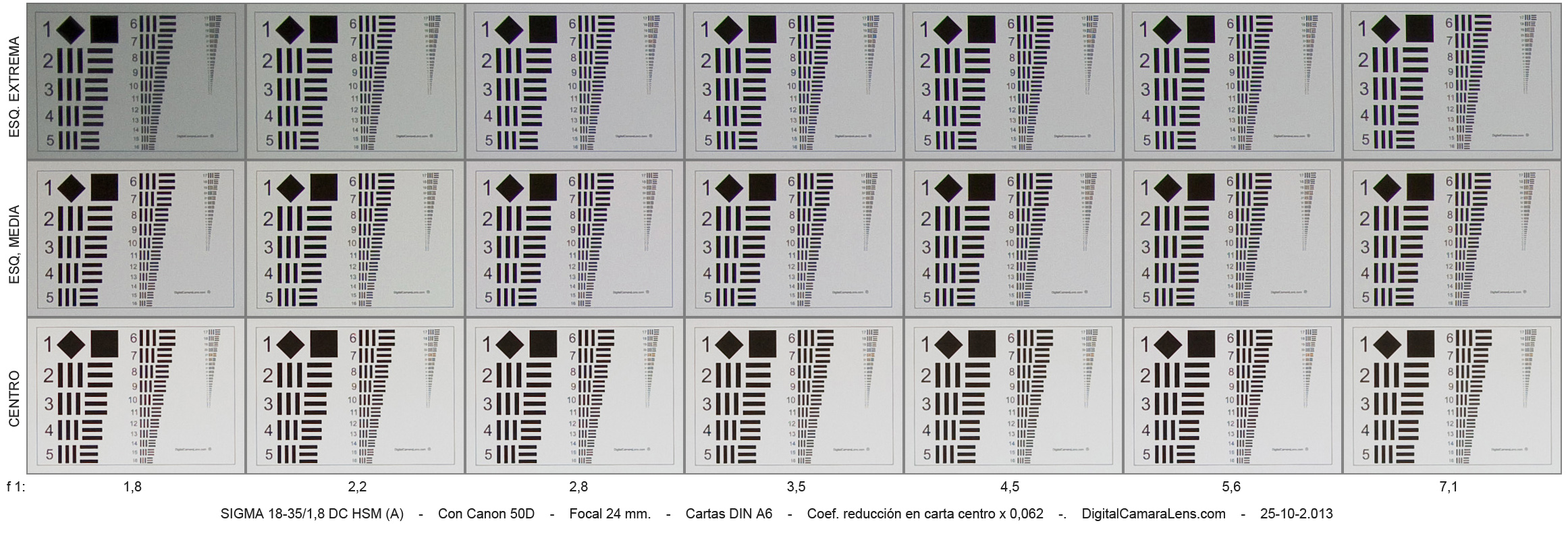

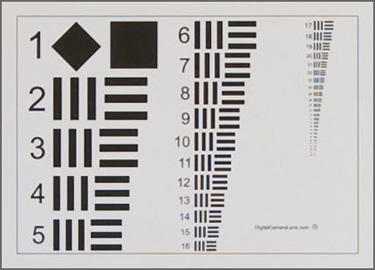

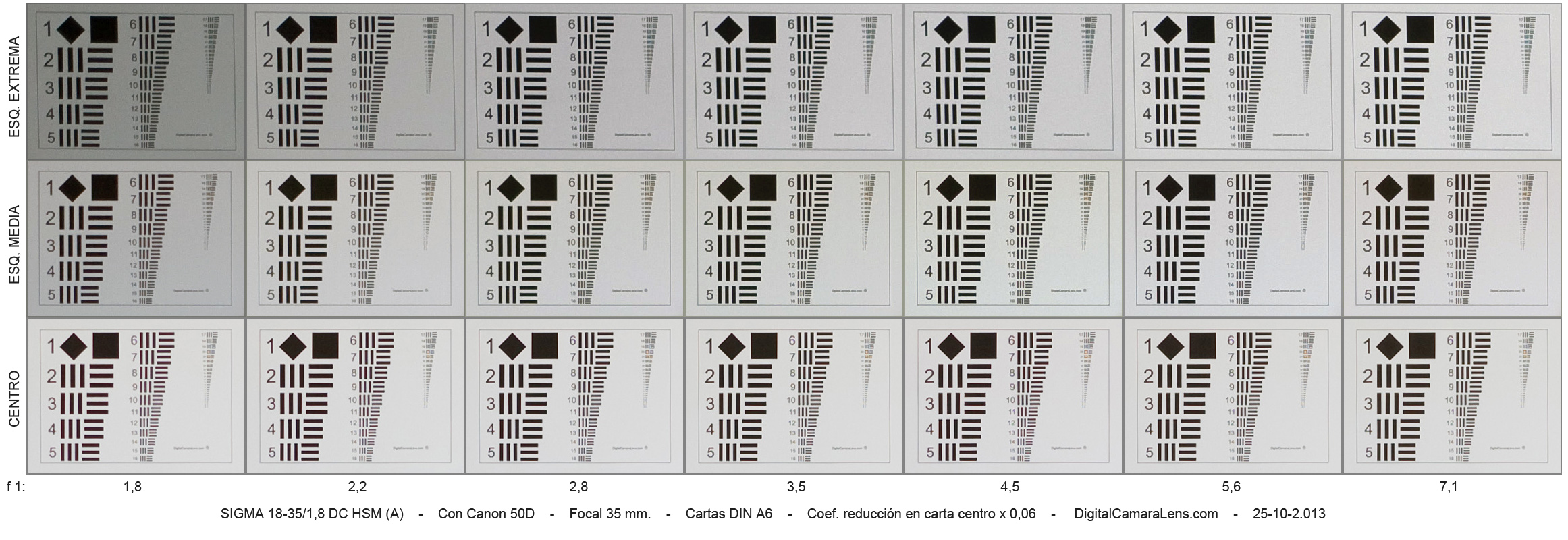

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





18 mm.

24 mm.

35 mm.



f 1:/

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1


Resumen Definición en Estudio.


                                            Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

1,8 2,2 2,8 3,5 4,5 5,6 7,1
18 mm. .. *|* *|* *|* *|* *|* *|* *|*
24 mm. .. *|* *|* *|* *|* *|* *|* *|*
35 mm. . *|* *|* *|* *|* *|* *|* *|*

                                            Abreviaciones:
                                   * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

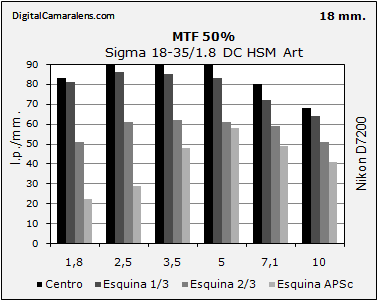

Resolución en estudio MTF50%  con
Nikon D7200                                                                Detalles en Metodología

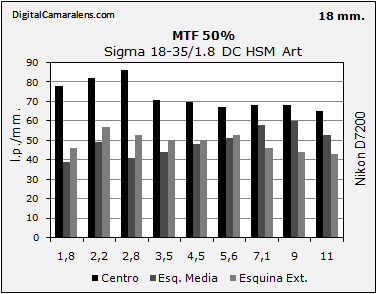

18 mm. 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 78 82 86 71 70 67 68 68 65
Esq. Media 39 49 41 44 48 51 58 60 53
Esquina Ext. 46 57 53 50 50 53 46 44 43
24 mm. 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 79 100 100 79 78 77 71 71 66
Esq. Media 69 68 67 75 78 75 70 66 55
Esquina Ext. 42 57 64 64 69 67 64 61 54

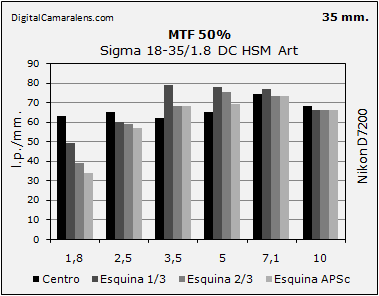

35 mm. 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 73 92 94 89 85 86 81 73 64
Esq. Media 51 54 56 71 78 79 76 74 65
Esquina Ext. 37 41 44 51 53 55 56 58 62


Comentarios.-
Dependiendo del diseño de la fórmula óptica que se haya adoptado para corregir la dispersión lateral a veces ocurre que la esquina media presenta un menor contraste y hasta un nivel mayor de ACs laterales. Este es el motivo para que se vea en los datos MTF de algunos diafragmas un gradiente con un escalonamiento menos progresivo.

Las cartas de estudio lo reflejan de forma más gráfica.


18 mm. a f 1:2,2
Centro Esquina Media

Esquina extrema

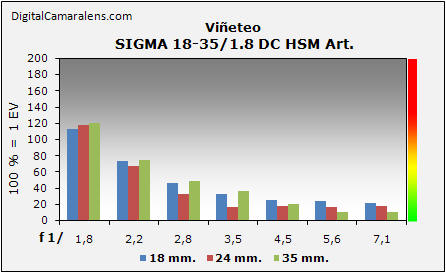

- Viñeteo
.                                                                                                                               Detalles en Metodología




Focales

f 1:/

1,8 2,2 2,8 3,5 4,5 5,6 7,1
18 mm.

%

113 73 46 33 25 24 22
24 mm. % 118 67 32 16 18 16 18
35 mm. % 120 75 49 36 20 11 11
Tipo de viñeteo: progresivo


- Distorsión geométrica.

                                                                    Detalles en Metodología

Focales

Dist.

% Inversión
18 mm. 2 m. -1,61 Apreciable
24 mm. 2,5 m. +0,69 -
35 mm. 3 m. +0,92 -


Muestra gráfica de 18 mm.


- Aberraciones Cromáticas
.                                                                                              Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Focales

f 1:/

1,8 2,2 2,8 3,5 4,5 5,6 7,1
18 mm. .. - - - 0,42 0,24 0,24 0,32
24 mm. .. - - - - 0,24 0,28 0,28
35 mm. . 0,24 0 0 0 0 0 0

                                     Índices de referencia:
                                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


- Enfoque y Fotometría.

Detalles en Metodología

FOCAL

De d.m.e. a infinito

De infinito a d.m.e.
18 mm. 0,9 s. 1 s.
35 mm. 1 s. 1 s.
Valores en segundos.


Consistencia: correcto
Precisión: correcto.
Micro-ajustes necesarios: cero

Extremadamente silencioso en la operación de enfoque. El recorrido es correcto en la zona cercana a la mínima de enfoque pero
estrecho desde 1 m. a infinito. La mecánica de enfoque está libre de holguras con un ajuste excelente.
