SIGMA 17-70/2,8-4 DC Macro OS HSM
 _____________________________________________________________________________________________________________________





5 de Enero de 2.010

Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

 Con Canon 50D _________________________________________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR
                             Detalles en Metodología


17 mm. a f 1:5,6   -   f 1:8 28 mm. a f 1:5,6   -   f 1:8
35 mm. a f 1:5,6   -   f 1:8 50 mm. a f 1:5,6   -   f 1:8

  70 mm. a f 1:6,3   -   f 1:9


Distancia: 25 mts. para 17, 28, 35 y 50 mm. y 45 mts. para los 70 mm.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.2]
Medición: Matricial
17 mm. : +0,20 EV  |  28 mm. : +0,10 EV | 35 mm. : +0,10 EV
Procesado de .JPGs.-
Con A.C.R. Todos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 12,5 Mpx.  Espacio en disco: de 4,74 a 6,81 MB




                                                                                                            ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver el mosaico de la focal deseada haz clic en sus aberturas.)                                     Detalles en Metodología

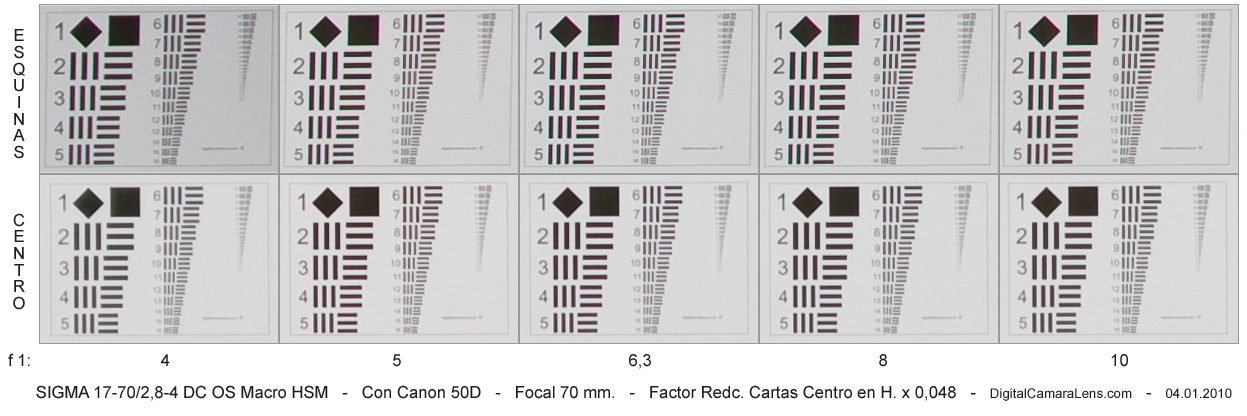

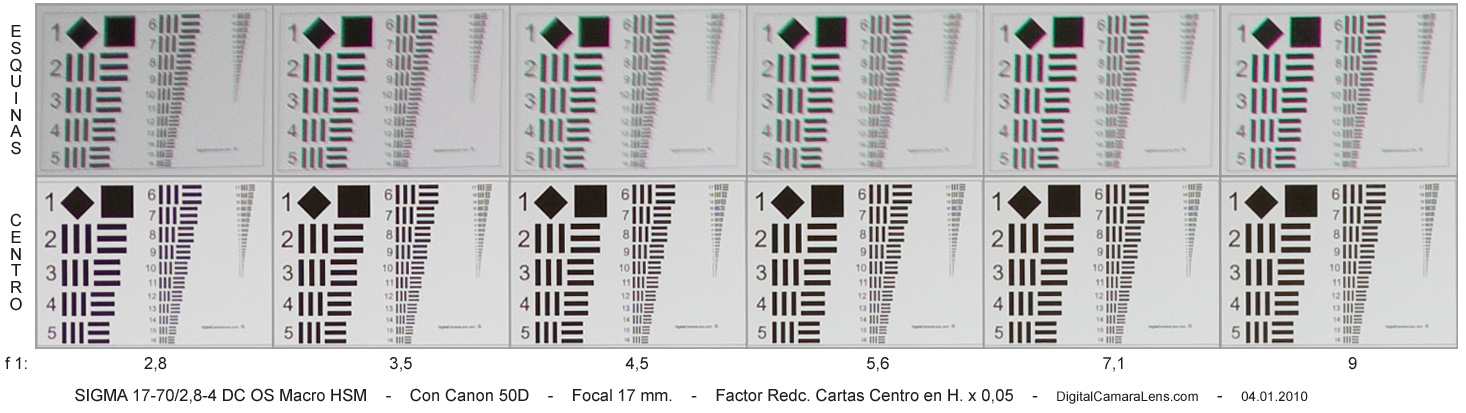

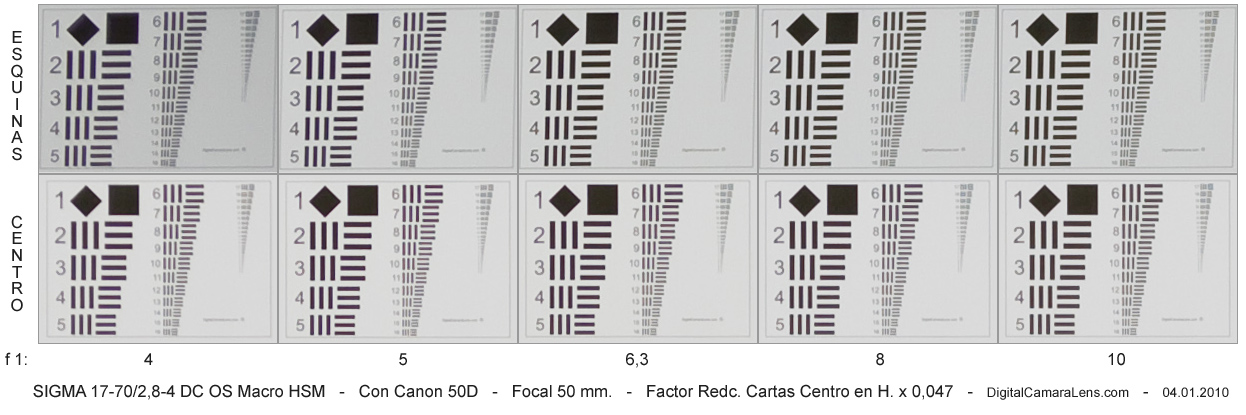

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




17
mm.

28 mm.

50 mm.

70 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

3,5 - 4,5 - 5,6 - 7,1 - 9

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

RESUMEN DEFINICIÓN EN ESTUDIO




Valoración simplificada de nitidez por focal y abertura.

VALORES APSc

f 1:/

2.8 4 5 6,3 8 10
17 mm. Centro/Esq. . */* */* */* */* */* */*
28 mm. Centro/Esq. . */* */* */* */* */*
50 mm. Centro/Esq. */* */* */* */* */*
70 mm. Centro/Esq. */* */* */* */* */*

Abreviaciones:
* Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

                                                                                                                               ______________________________________

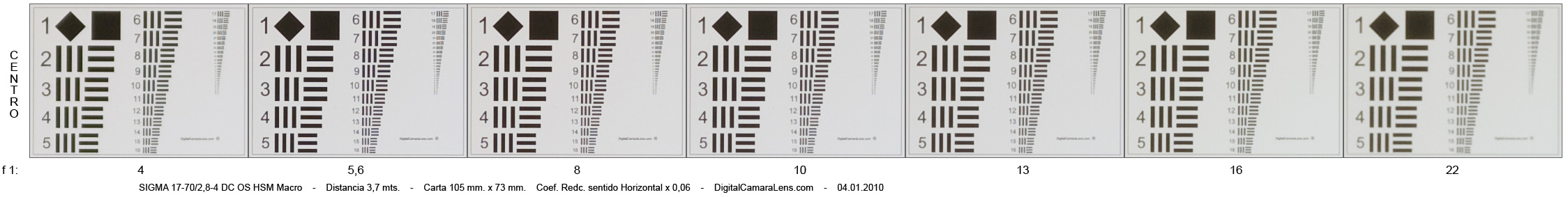

Micro-contraste

f 1: 4 5,6 8 10 13 16 22
50 mm. % 48 57 65 62 55 54 43

Muestreo en línea nº 10 (4 Px.) con promedio de 3 Px.

Dado que los 50 mm. será la focal más idónea para realizar retratos, he hecho una secuencia complementaria a una distancia de 3,7 m.. De ella se muestra la zona centro  para evaluar la evolución de contraste en incrementos de 1,5 pasos.

Si quieres ver toda la secuencia la puedes descargar aquí
u


                                                                                                                                                      ______________________________________

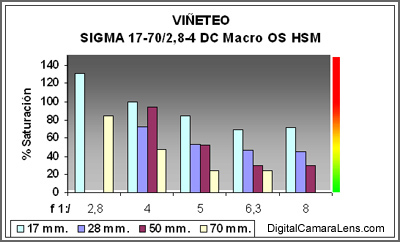

VIÑETEO                                           Detalles en Metodología







Diafragmas

f 1:/

2,8 4 5 6,3 8
18 mm. - 131 100 84 72 69
28 mm. - - 73 53 47 46
50 mm. -- - 94 52 29 29
70 mm. - - 84 48 24 24

                                                                                                                               ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología



VALORES APSc

Dist.

% Inversión
17 mm. 2 mts. -1,79 Apreciable
24 mm. 2 mts. +0,48 -
28 mm. 3 mts. +1,10 -
35 mm. 3 mts. +1,38 -
50 mm. 5 mts. +1,24 -
70 mm. 5 mts. +1,10 -


______________________________________




COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA



Representación gráfica de valores máximos y aproximaciones macro. A destacar la inversión por aproximación del +1,10% en los 70 mm. y 5 mts. a un negativo apreciable en su distancia mínima de enfoque.

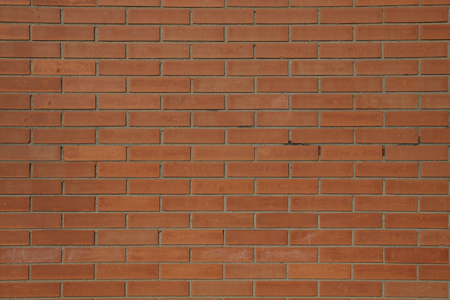

35 mm.   +1,38%

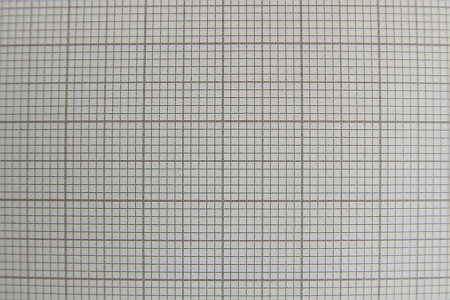

70 mm. a distancia mínima de enfoque (23 cms.)

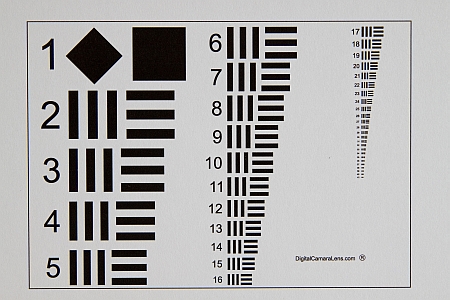

70 mm. a distancia mínima de encuadre de la carta. Dimensiones de carta (105 mm. x 73 mm.)


 ______________________________________

ABERRACIONES CROMÁTICAS                          Detalles en Metodología

Valoración ACs laterales por focal y abertura.

VALORES APSc

f 1:/

2,8 3,5 4,5 5,6 7,1 9
18 mm. . 0,316 0,316 0,316 0,316 0,210 0,246
28 mm. . 0,210 0,175 0,175 0,175 0,175
50 mm. . 0,070 0,035 0 0 0
70 mm. 0,140 0,140 0,140 0,140 0,140

Referencias:
  0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


                                                                                                                               ______________________________________

                                                       COMENTARIOS RESISTENCIA LUZ INDIRECTA                   Detalles en Metodología

En situaciones de luz muy directa se ha observado algún reflejo interno de incidencia por los ángulos. El contraste se mantiene en valores razonables.

  ENFOQUE                                             Detalles en Metodología



FOCAL

De d.m.e. a infinito

De infinito a d.m.e.
17 mm. 1 s. 0,8 s.
70 mm. 1,2 s. 1 s.

d.m.e. = Distancia mínima de enfoque.

Consistencia: Correcto, no se aprecian rectificaciones.
Esta unidad, con el cuerpo utilizado de Canon 50D, ha presentado un ligero foco adelantado. Con una corrección de micro-ajuste de +6 los resultados han sido correctos en 17, 50 y 70 mm.

En condiciones de luz pobre a muy pobre el zoom, con la Canon 50D, se ha mostrado muy rápido, consistente y efectivo.

Fotometría: Hasta los 50 mm. presenta una ligera sub-exposición de -0,2 EV en escena irregular y medición evaluativa. De 50 mm. en adelante al exposición ha sido correcta.
