SAMYANG 35/1,4 ED AS UMC
______________________________________________________________________________________________________________________



15 de Junio de 2.011
10 de Julio de 2.016


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II y Nikon D610 ___________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                     Detalles en Metodología
Canon 5D Mk II_- 37,5 mm. a  f 1:4  -  f 1:5,6  -  f 1:8
Nikon D610 - 37,5 mm. a  f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 mts.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MK II - 2.0.7]
Medición: Evaluativa - Según diafragma.
Procesado de .JPGs.-
Con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 8 MB




- Definición en estudio.
                                                                                                     Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas Canon 5D Mk II


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





35 mm.




f 1:/

1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11



Resumen Definición en Estudio.
Canon 5D Mk II


                                        Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11

Valores

.. */* */* */* */*-* */* */* */*

                                        Abreviaciones:
                                * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente


Para ver el mosaico de la focal deseada haz clic en sus aberturas Nikon D610


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





35 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1- 9 - 11 - 16- 18

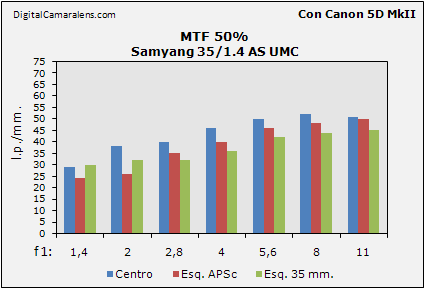

Resolución en estudio MTF50%
Canon 5D Mk II                                                           Detalles en Metodología


    Valores en l.p./mm.
f 1: 1,4 2 2,8 4 5,6 8 11
Centro 29 38 40 46 50 52 51
Esq. APSc 24 26 35 40 46 48 50
Esq. 35 mm. 30 32 32 36 42 44 45

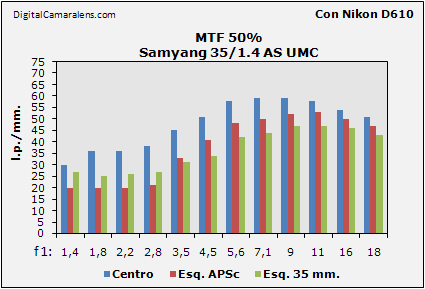

Resolución en estudio MTF50%
Nikon D610                                                                 Detalles en Metodología

  Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 16 18
Centro 30 36 36 38 45 51 58 59 59 58 54 51
Esq. APSc 20 20 20 21 33 41 48 50 52 53 50 47
Esq. 35 mm. 27 25 26 27 31 34 42 44 47 47 46 43

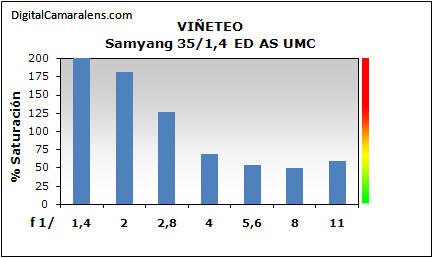

- Viñeteo
.                                                                                                                               Detalles en Metodología




Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11

Valores

.. 213 181 126 69 53 50 59

100% Sat. = 1EV





f 1:2,8 - 126%

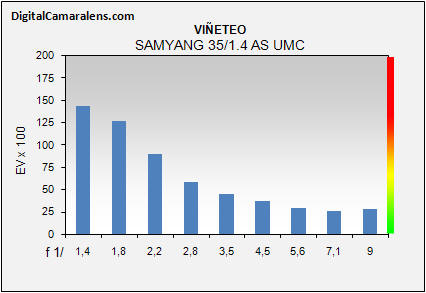

Con Nikon D610

Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

144 126 90 58 45 37 30 26 28


Comentarios.-
En esta revisión podemos ver como la arquitectura de un sensor además de ofrecer una mayor resolución mejora la captura en esquinas añadiendo menos viñeteo del que produce la óptica.


- Distorsión geométrica.

                                                                    Detalles en Metodología




VALORES

Dist.

% Inversión
35 mm. 3,5 mts. -1,56 Ligera

- Aberraciones Cromáticas
.                                                                                              Detalles en Metodología

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11

Valores

.. 0,207 0,180 0,180 0,180 0,180 0,148 0,148

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente

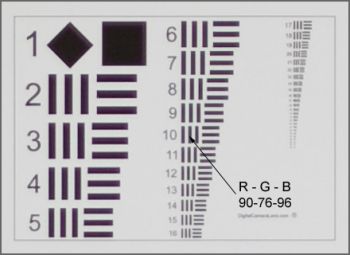

ACs longitudinales.
Imágenes extraídas de la secuencia de estudio y reescaladas a 350 px. x 255 px.

Cartas centro
f 1:1,4 f 1:2


En las ópticas de abertura máxima superior a f 1:2,8 la corrección de las ACs longitudinales es muy importante ya que a mayor abertura existe más facilidad de que se produzcan. En estas dos cartas MTF se puede ver con claridad las ACs longitudinales en el desfase del canal verde. Conforme se va diafragmando, los tres canales se van igualando y el contraste sube de forma importante. Con solo un cierre pasamos de 87 sobre 218 a 34 sobre el mismo valor. (valores 0-255)

- Enfoque y Fotometría.                                                                   Detalles en Metodología

Precisión.-
Este apartado corre a nuestro cargo. Con una focal de 35 mm. hacer foco fino por una pantalla estándar es casi imposible. Como medio para aumentar significativamente la efectividad me remito a lo comentado en la presentación del Samyang 85/1,4. Ver...

En fonometría habrá que compensar en diafragmas cerrados la sobre-exposición habitual y en los muy abiertos prácticamente no habrá que hacer ninguna compensación, todo ello para una escena estándar usando medición evaluativa. Sobre estos particulares próximamente abriré una página de generalidades.

Comprobación de focal.-
La comprobación de la focal real es un apartado que nunca lo hago ya que las desviaciones suelen ser mínimas y el protocolo para hacerlo requiere un escenario muy amplio. Para obtener unos valores correctos no hay que bajar en la distancia de enfoque de 25 mts., los fabricantes nos dan este valor con enfoque a infinito.

En este caso, como estaba haciendo esta prueba y revisando simultáneamente el Canon EF 35/1,4 L USM, al ver que las diferencias en estudio eran significativas me entretuve en hacer una comprobación de las dos ópticas a 4 mts. de distancia. En la tabla inferior anoto los resultados.

Para corroborarlo de forma práctica,  como las imágenes de exterior las tomo siempre desde el mismo punto, en la muestra inferior he cogido la realizada con el canon EF 35/1,4 L USM y le he hecho el contorno del encuadre equivalente a las realizadas con el Samyang 35/1,4.

Todas las muestras están en la prueba de cada óptica.

Comprobación de focal a 4 m de distancia de enfoque

Óptica

Ángulo en horizontal

Canon EF 35/1,4 L USM

53,55º

Samyang 35/1,4 ED AS UMC

52,34º

Nominal con enfoque a infinito en horizontal 54,4º


Distancia: 25 m.
Foto estándar de exterior.
