SAMYANG 24/1,4 ED AS IF UMC
________________________________________________________________________________________________________________________



27 Febrero de 2.012


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II ____________________________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                    Detalles en Metodología
24 mm. a  f 1:5.6  -  f 1:8


Distancia: 25 mts.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MK II - 2.0.7]
Medición: Evaluativa - -0,3 EV por compensación medición.
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 6 MB




- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

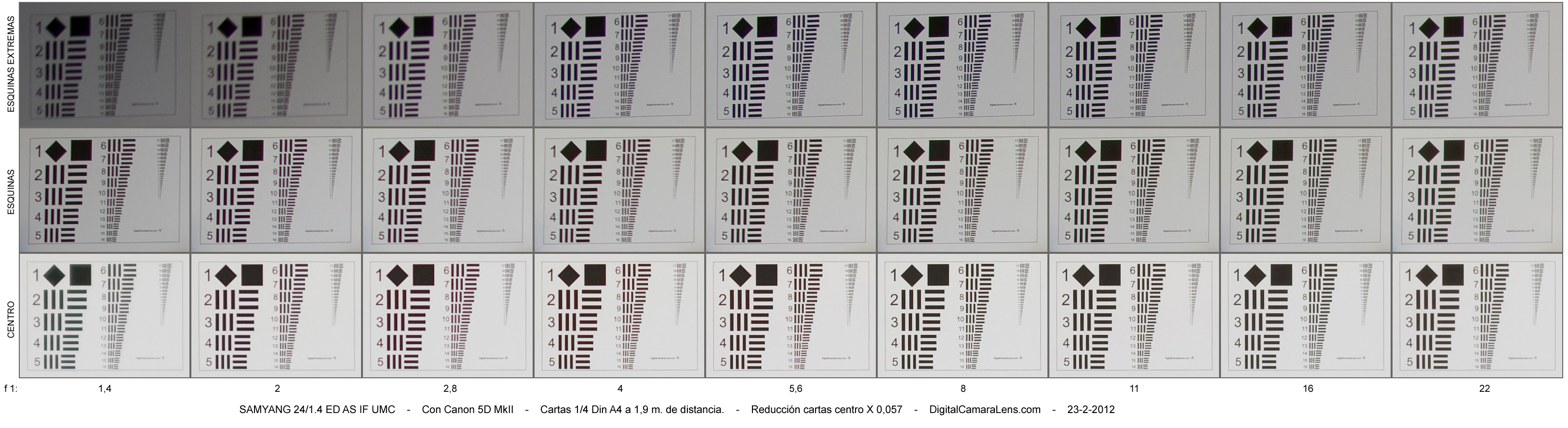

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11



Resumen Definición en Estudio.
La secuencia de cartas se ha realizado manteniendo el foco inicial de f 1:1,4 por lo que el RGB que se puede ver en la zona central es un poco peor que los que se podría haber obtenido realizando el enfoque en cada diafragma. En el apartado de enfoque se detallan mediante muestras gráficas las variables que se obtienen por cada forma de enfoque.

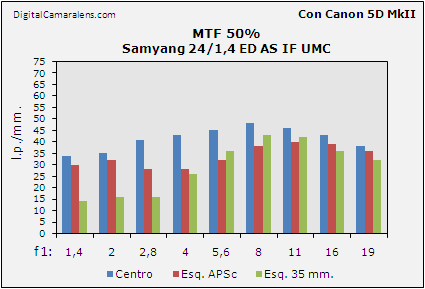

Resolución en estudio MTF50%                                                                                Detalles en Metodología


  Valores en l.p./mm.
f 1: 1,4 2 2,8 4 5,6 8 11 16 19
Centro 34 35 41 43 45 48 46 43 38
Esq. APSc 30 32 28 28 32 38 40 39 36
Esq. 35 mm. 14 16 16 26 36 43 42 36 32

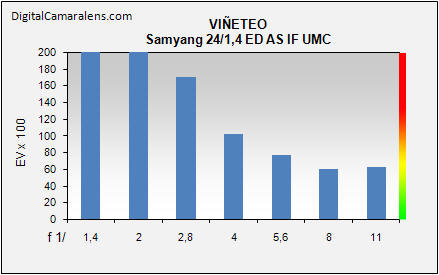

- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11
Valores

%

235 214 171 102 77 61 63

100 % = 1 EV


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
24 mm. 2,5 mts. -2,15 Apreciable


Comentarios Distorsión Geométrica

- Aberraciones Cromáticas
.                                                                                             Detalles en Metodología

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11 16 22

Valores

.. - - 0,326 0,207 0,148 0,148 0,178 0,178 0,119

                            Índices de referencia:
                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


*** Comentarios de Color en Galería.

- Enfoque y Fotometría.                                                                  Detalles en Metodología

Enfoque.-
Tal y como podéis ver en la miniaturas de abajo, el diferencial de nitidez-color que se puede obtener puede variar mucho dependiendo del diafragma con el que se realice el enfoque y con el que se haga finalmente la foto.

La técnica más efectiva y razonable es: para fotos de f 1:2,8 hacia arriba, enfocar siempre a f 1:2,8 y después elegir el diafragma deseado. Para fotos a f 1:2,2  -  f 1:2  -  f 1:1,8 y f 1:1,4 habrá que enfocar en el mismo diafragma con el que se vaya a disparar. En todo caso los f 1:1,4 tienen un nivel de aberraciones cromáticas tan elevado que no es aconsejable su uso.

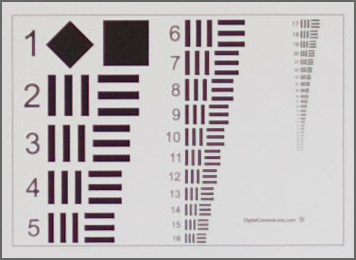

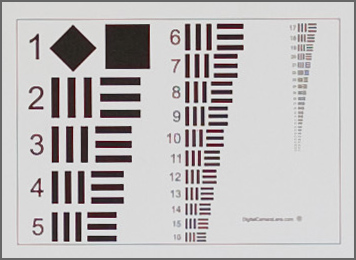

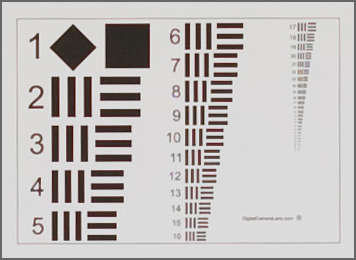

Desplazamiento de foco (Focus Shift) - Ejemplo visual y posibilidad de corrección.-                                     Detalles

Enfoque a f 1:1,4 | Foto realizada a f 1:2,8 Enfoque a f 1:2,8 | Foto realizada a f 1:2,8

Enfoque a f 1:1,4 | Foto realizada a f 1:5,6 Enfoque a f 1:5,6 | Foto realizada a f 1:5,6

Otra comparativa realizada posteriormente.
Enfoque a f 1:1,4 | Foto realizada a f 1:2 Enfoque a f 1:2 | Foto realizada a f 1:2


Fotometría.-
De igual forma que se opera con todas las ópticas manuales en los cuerpos Canon, con esta óptica habrá que ir compensando la exposición según se vayan seleccionando diafragmas más cerrados. Para escenas homogéneas lo habitual es de f 1:1,4 hasta f 1:4 cero, de f 1:5,6 usar -1/3 EV, a f 1:8 -2/3 EV y por encima -1 EV.

En cuerpos Nikon se puede configurar como una óptica manual operando con la fotometría del programa elegido en la cámara, no hay que hacer correcciones. En este sistema también dispondremos de la confirmación de enfoque por el visor así como del registro de datos EXIF en el archivo generado.
