PENTAX DA 21/3.2 Limited D HD
_______________________________________________________________________________________________________________________ 15 de Febrero de 2.018

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Pentax KP_________________________________________________________________________________________________________________________________


En esta prueba vamos a ver una de las ópticas APSc de Pentax de diseño óptico y conceptual Pancake.

Como podéis ver por los datos constructivos y por la foto se trata de un objetivo realmente pequeño, mide solo 25 mm. desde la base de la bayoneta al bisel en posición de enfoque a infinito. Por su focal equivalente y tamaño es ideal para un tipo de fotografía de calle y/o viaje.

Evidentemente este tipo de ópticas (Pancake), como todas, tienen sus ventajas y sus desventajas. En este caso, como podéis ver por su rendimiento, para un enfoque en plano si queremos obtener una nitidez razonable, tendremos que diafragmar mínimo a 1:8 o superior.

Como toda la serie Ltd. el objetivo tiene una construcción, ajustes y acabados muy cuidada.


A continuación una fotografía del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.



Características Constructivas y Acabados - Inspección Exterior

Chasis: plástico termoestable-metal

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: no tiene.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. No tiene embrague pero si posibilidad de enfocar a mano en modo AF. Ajustes laterales y longitudinales notables. Suavidad de accionamiento excelente. Arqueo de foco estrecho.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular con ventana insertable con bayoneta.

Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso  140 gr.
Dimensiones L = 25 mm.
Ø = 63 mm.
Tamaño del Filtro 49 mm.
Construcción   8 Elementos
  5 Grupos
Láminas en el diafragma 7
Ángulo de visión Horizontal en 35 mm. 68º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    20 cm.
Magnificación Máxima 1:6
Accesorios  Parasol incluido
Mont. Disp. : Pentax K

- Definición en estudio
(Valor óptimo teórico 85 l.p./mm. -  Máx. 95 l.p./mm.)           Detalles en Metodología

[Firmware de Pentax KP-1 1.0]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

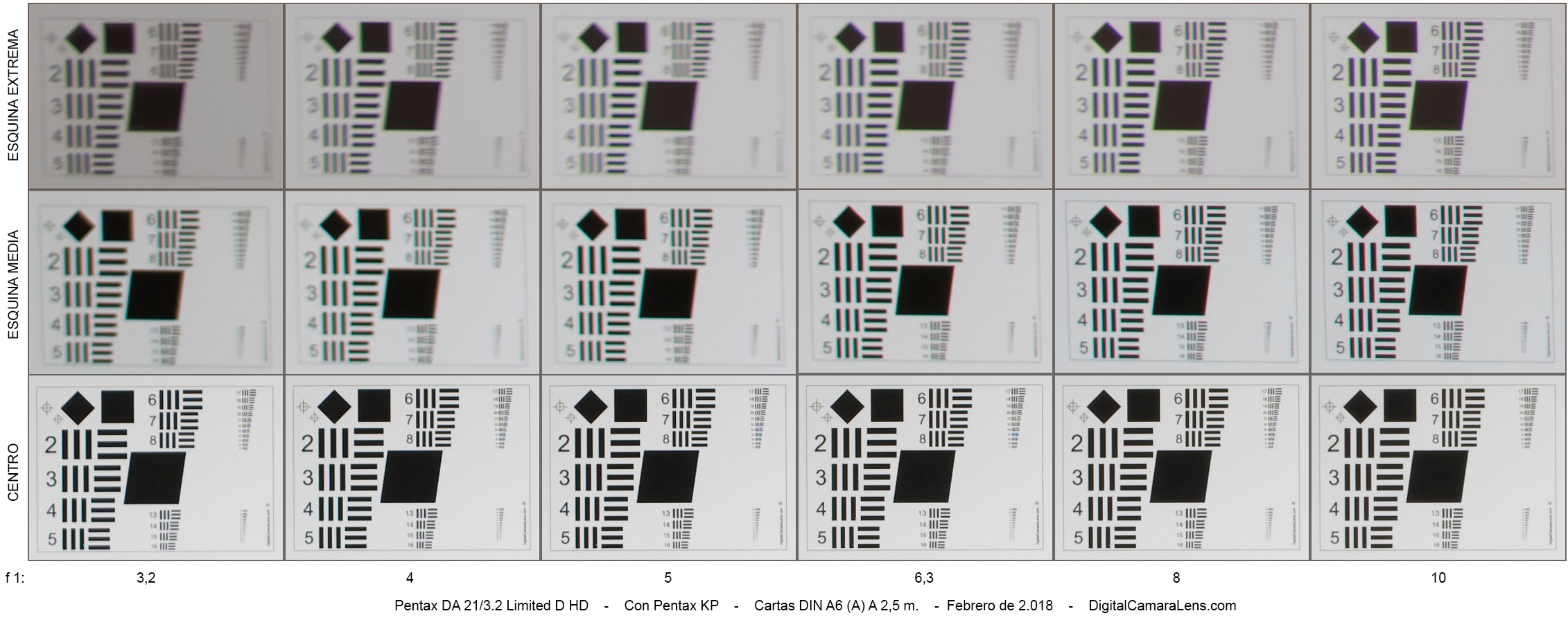

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





21 mm.




f 1:/

3,2 - 4 - 5 - 6,3 - 8 - 10



Resolución en estudio MTF50%
                                                      Detalles en Metodología

  Valores en l.p./mm.
f 1: 3,2 4 5 6,3 8 10
Centro 78 85 86 83 79 72
Esq. 1/4 17 21 25 31 36 40
Esq. APSc 15 15 16 19 21 23

- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

3,2 4 5 6,3 8 10
Valores

%

112 69 43 34 33 35
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
21 mm. 2,5 m. -1,20 -

Comentarios Distorsión Geométrica.-
Muy lineal y predecible.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

3,2 4 5 4 6,3 8 10

Valores

%

0,03 0,03 0,03 0,03 0,03 0,03 0,03

Amplitud

  ma ma ma ma ma ma ma

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               ma: muy amplia | a: amplia |  m: media  |  r: reducida

Comentarios.-
Pese a no arrojar unos valores altos la amplitud de estos es muy elevada por lo que la valoración final no es correcta.

- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 21 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: 0
A pesar de tener un diseño de enfoque manual y un accionamiento en este modo excelente, la longitud de la helicoidal se ha diseñado para primar unos tiempos cortos de gestión en enfoque automático por lo que el arqueo de foco en modo manual se hace estrecho.

Ligeramente ruidoso en la gestión de AF dado el sistema de tracción por la máquina.


- Evaluación.

La valoración que se puede hacer de este objetivo tiene dos vertientes bien diferenciadas: la constructiva, ajustes y acabados y la óptica.

En la primera el objetivo se puede considerar excelente con la única reserva del tipo de enfoque que viene subordinado a la cámara y por tanto es más ruidoso que los internos de la óptica, cuando son de calidad, claro.

La segunda, la óptica, para un tipo de fotografía de paisaje es muy mejorable en las esquinas medias y extremas. Para un tipo de fotografía de reportaje y de calle se puede considerar de notable ya que en el centro la nitidez es excelente desde plena abertura.


A favor :
- Construcción, tamaño y acabados excelentes.
- Nitidez central excelente.
- Viñeteo contenido (gestión automática inc. en .RAW)

Mejorable:
- Nitidez periférica y ACs laterales

Opina tu también


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  5 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 8 (12.5%)
Distorsión Geométrica 7 (12.5%)
Color 7 (12.5%)
Media Óptica 6,75 (60%)
Versatilidad 7 (13%)
Construcción 7 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,58
