NIKKOR AF-S 18-200/3,5-5.6 G ED VR
 _____________________________________________________________________________________________________________________





Junio de 2.006

Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

 Con Nikon D200 y Nikon D300 ________________________________________________________________________________________________________________




DEFINICIÓN EN EXTERIOR  (Actualización)


18 mm. a f 1:8.0

35 mm. a f 1:6.3 50 mm. a f 1:6.3

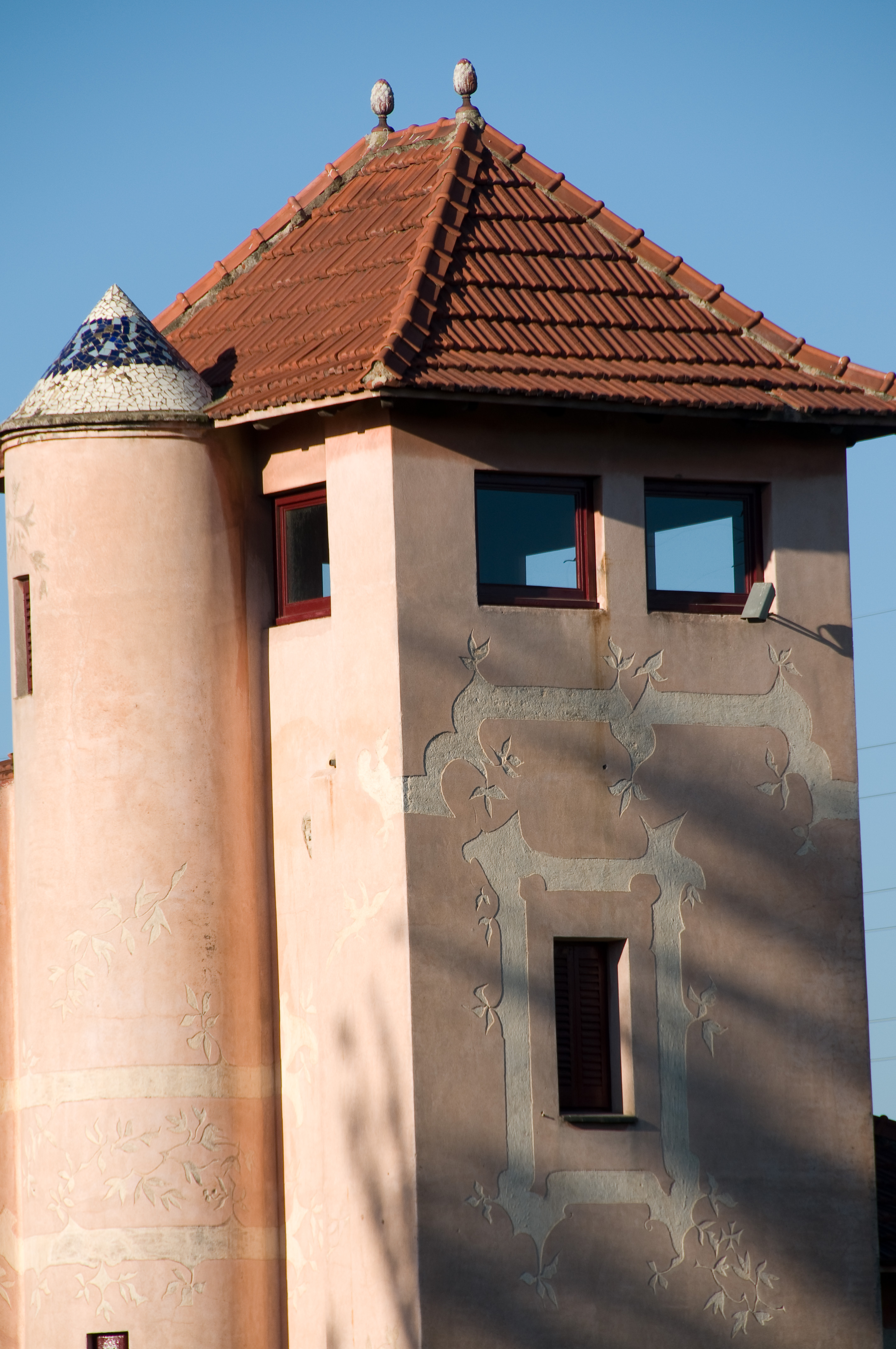

70 mm. a f 1:9.0 135 mm. a f 1:9.0 200 mm. a f 1:8.0


           18 - 35 y 50  mm. a 25 mts.  |  60 - 130 y 200 mm. a 55 mts.


***
Para descargarte el original haz click en la imagen. tamaño aprox. de 2.09 a 3.12 MB


                                                                      DEFINICIÓN EN EXTERIOR II

                                                                            LONGITUD FOCAL 18 mm.

 Visión a 18 mm. ( 27 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

                                  Diafragmas

f 1:4.0  f 1:5.0

f 1:6.3  f 1:8.0

f 1:4.0  f 1:5.0

f 1:6.3  f 1:8.0

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.

LONGITUD FOCAL 35 mm.

 Visión a 35 mm. ( 52.5 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

                                  Diafragmas

f 1:4.5  f 1:5.6

f 1:7.1  f 1:9.0

f 1:4.5  f 1:5.6

f 1:7.1  f 1:9.0

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.

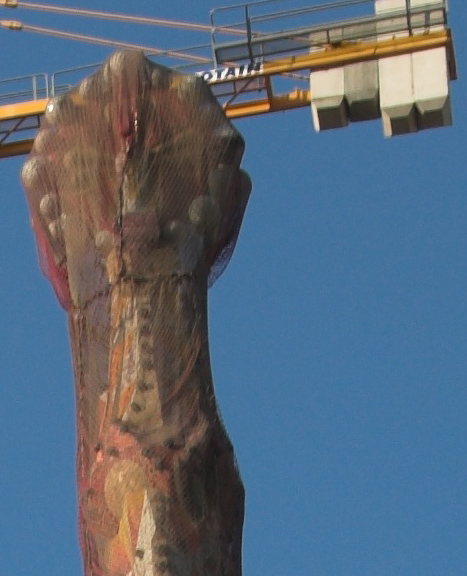

LONGITUD FOCAL 50 mm.

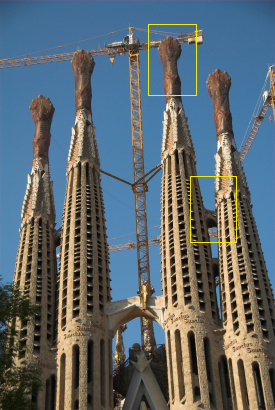

 Visión a 50 mm. ( 75 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

                                 Diafragmas

f 1:5.0  f 1:6.3

f 1:8.0  f 1:10

f 1:5.0  f 1:6.3

f 1:8.0  f 1:10

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.


LONGITUD FOCAL 112 mm.

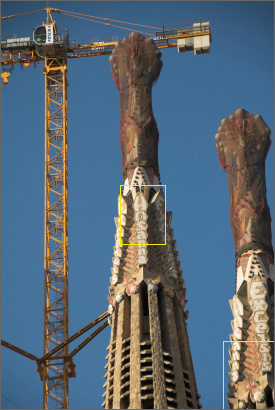

 Visión a 112 mm. ( 168 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

                                 Diafragmas

 f 1:5.6  f 1:7.1

f 1:9.0  f 1:11

f 1:5.6  f 1:7.1

f 1:9.0  f 1:11

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.

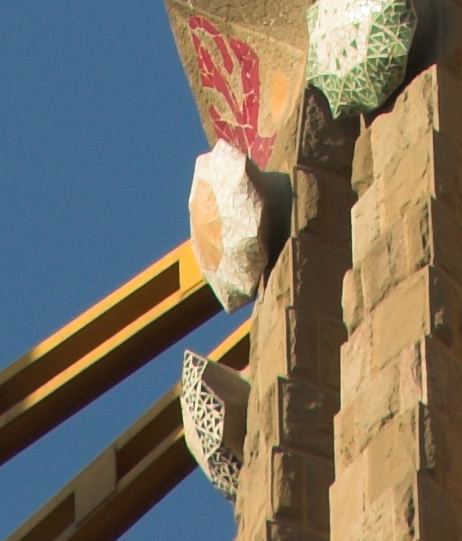

LONGITUD FOCAL 200 mm.

 Visión a 200 mm. (300 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

                                 Diafragmas

 f 1:6.3  f 1:8.0

f 1:10  f 1:13

f 1:6.3  f 1:8.0

f 1:10  f 1:13

  Si deseas ver el recorte a su tamaño original,  10 MP, selecciona la abertura deseada.



                                         COMENTARIOS DEFINICIÓN EN EXTERIOR

Estas tomas van replicando los resultados de las cartas de estudio, si bien las imágenes captadas son más generosas en detalle especialmente hasta los 50 mm.

A partir de los 70 mm. la definición va bajando de forma gradual y continua, especialmente en  las esquinas.

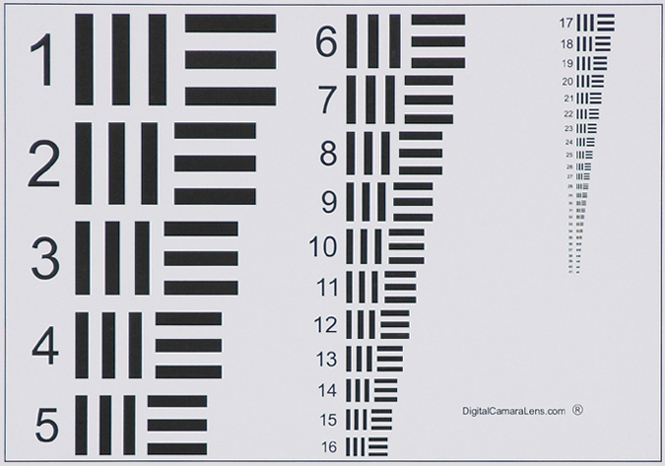

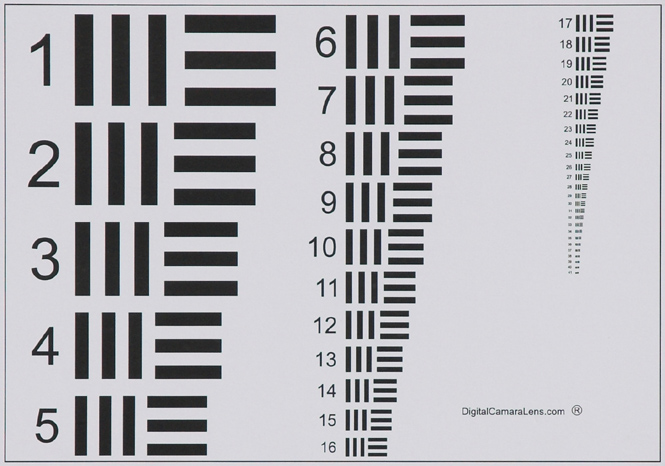

DEFINICIÓN EN ESTUDIO


 Para ver la carta deseada selecciona su focal.                                  Fotos realizadas con Nikon D200
Carta Centro   Focal   Abertura





18 mm.

24 mm.

50 mm.

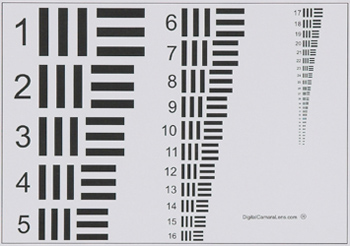

135 mm.

200 mm.



f 1: 4.0 -5.0 - 6.3 - 8.0 - 10

f 1: 4.0 -5.0 - 6.3 - 8.0 - 10

f 1:  5.0 - 6.3 - 8.0 - 10

f 1:5.6  f 1:7.1  f 1:9.0  f 1:11

f 1:5.6  f 1:7.1  f 1:9.0  f 1:11








                                                      COMENTARIOS DEFINICIÓN EN ESTUDIO

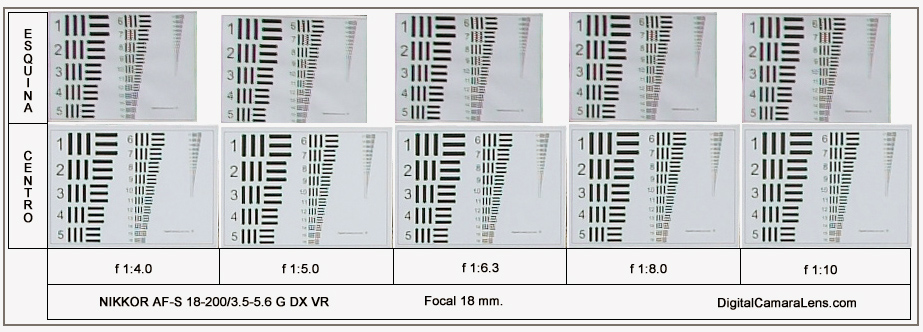

18 mm.
Buena definición en esta focal desde casi su abertura máxima, tanto en centro como en esquinas. El viñeteo se hace constante en esquinas casi en todos los diafragmas probado así como pequeñas ACs laterales de color magenta, solo en el borde extremo y no muy pronunciadas. La tremenda distorsión negativa en esta focal hace que las cartas de las esquinas aparezcan mucho más reducidas de tamaño debido a su deformación.

En el centro la mejor zona está entre los f 1:5.6 y los f 1: 6.3. Si cerramos un poco más mejoraremos esquinas con una pequeña perdida de nitidez central. En todo caso es recomendable cerrar hasta los f 1:8.0 ya que lo poco que se pierde se ve recompensado por la bajada de viñeteo.

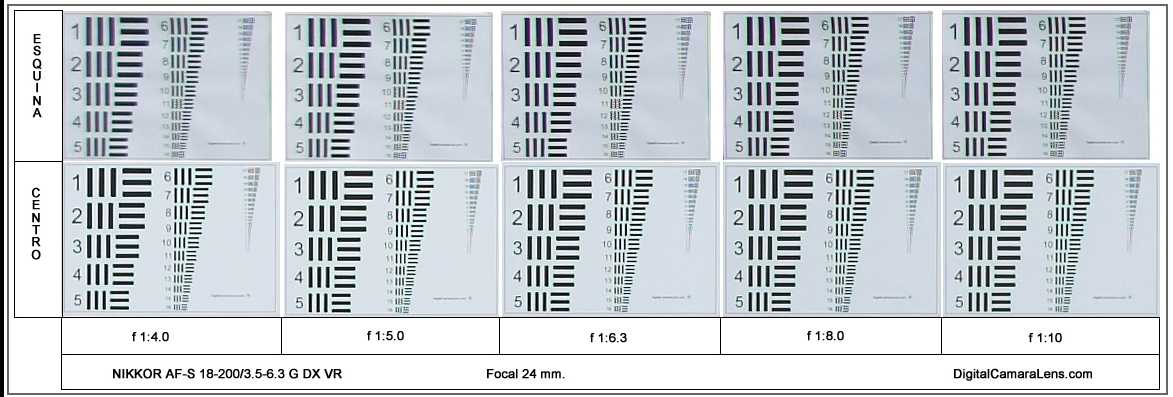

24 mm.
En esta focal baja un poco la definición en las esquinas en grandes aberturas si bien a f 1:6.3 ya se pone de forma correcta y va mejorando hasta los f 1:10. Las aberraciones magenta laterales persisten pero de forma más atenuada. En el centro es en los f 1:8.0 donde mejor da contraste y resolución llegando a resolver la escala nº 14

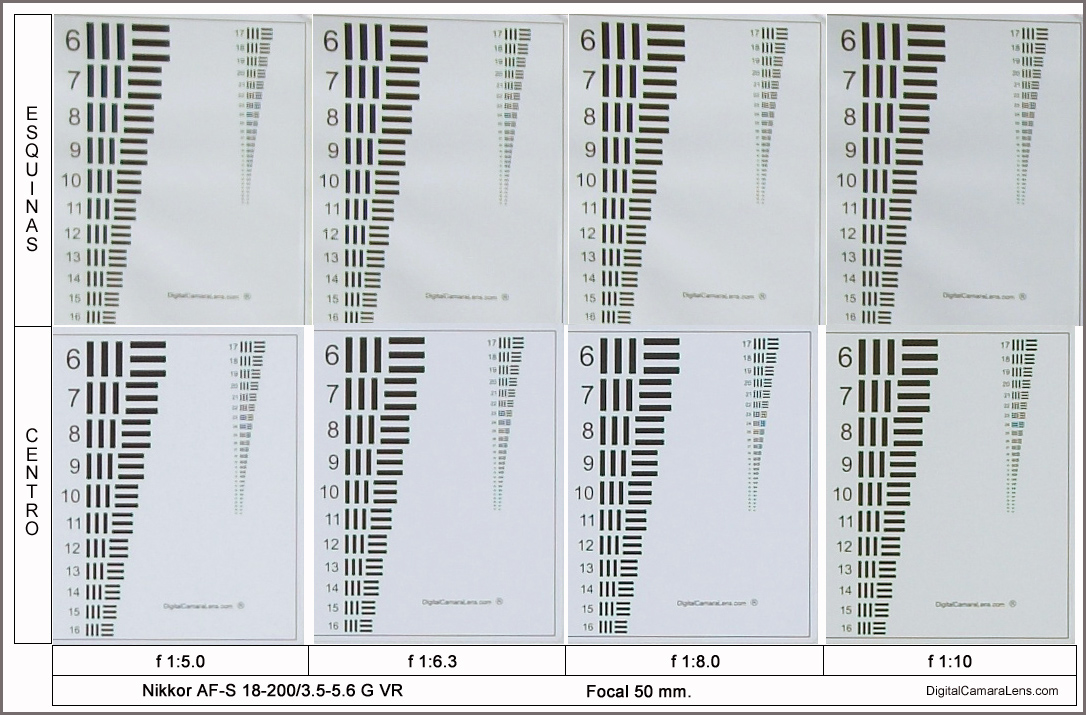

50 mm.
En lo concerniente a resolución no hay ningún problema, los f 1:5.0 son un poco suaves pero en f 1:6.3 el resultado es notable, tanto en centro como en esquinas y va subiendo de forma progresiva hasta los f 1:10 resolviendo la escala nº 20. En esta focal los resultados se ven empañados por la tremenda deformación positiva de las esquinas, las cartas quedan excesivamente deformadas, bien de definición y aberraciones pero con una deformación excesiva.

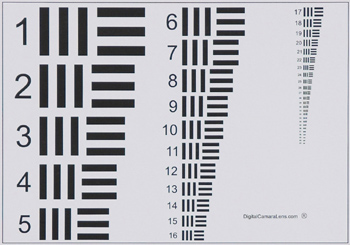

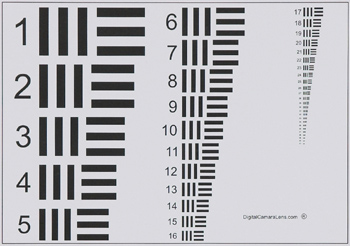

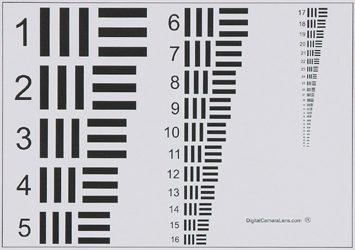

135 mm.
A partir de esta focal la definición vuelve a bajar. La aberraciones laterales en contrastes altos, al tener el motivo más magnificado, aumentan de magnitud. Mejor zona entre los f 1:7.1 y los f 1:9.0, llega a la escala nº 28

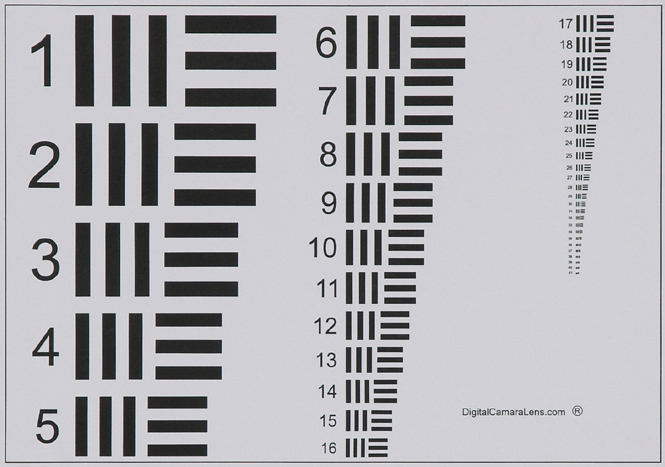

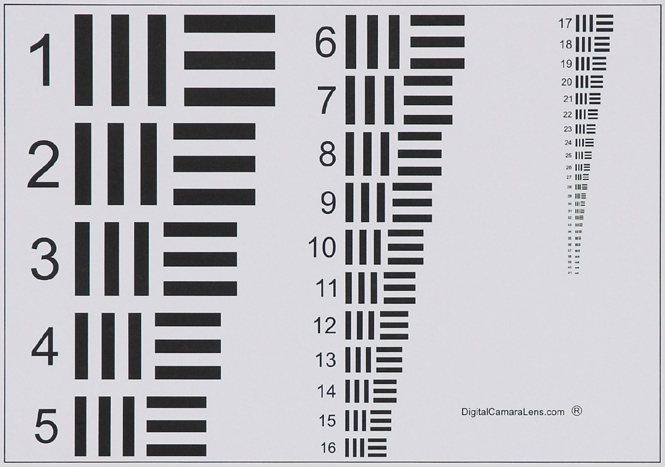

200 mm.
A partir de esta focal la definición vuelve a bajar, se repite el comportamiento de la focal anterior, también en los mismo diafragmas y llega a la escala nº 30 , mejor zona entre los f 1:7.1 y los f 1:9.0.


Nota : Las focales de 135 mm. y 200 mm. se volvieron a repetir a 15 mts. de distancia para armonizarlas con los especialistas de 70-200, ya que a 5 mts. la magnificación de la carta es demasiado grande para observarla al 100% y se ha creído más oportuno verla entera que no un recorte de la tercera franja a 5 mts.



  VIÑETEO

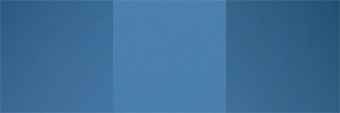

VIÑETEO A 18 mm. EN FORMATO APSc Y F 1:4.0 (plantilla)

Esquina Izq. Centro Esquina Dch.



Diferencia de intensidad aprox.
Promedio 110%

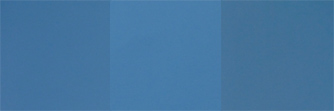

VIÑETEO A 18 mm. EN FORMATO APScY F 1:8.0 (plantilla)

Esquina Izq. Centro Esquina Dch.

Diferencia de intensidad aprox.
Promedio 58%

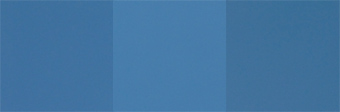

VIÑETEO A 24 mm. EN FORMATO APS Y F 1:4.0 (plantilla)

Esquina Izq. Centro Esquina Dch.

Diferencia de intensidad aprox.
Promedio 50%

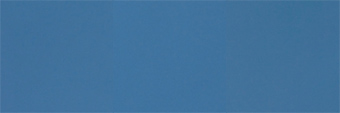

VIÑETEO A 24 mm. EN FORMATO APS Y F 1:8.0 (plantilla)

Esquina Izq. Centro Esquina Dch.

Diferencia de intensidad aprox.
Promedio 40 %




                                                                     DISTORSIÓN GEOMÉTRICA


En 18 mm. a 2 mts.        X =  -3,20  %
En 24 mm. a 3 mts.        X =  -0,20  %
En 50 mm. a 5 mts.        X =  +1,85 %
En 105 mm. a 10 mts.    X =  +1,23 %
En 200 mm. a 10 mts.    X =  +1,15 %

En un zoom con este recorrido focal tan extenso es de esperar que pasen "cosas".

"A priori" por las imágenes tomadas en 18 mm. y por comentarios en la RED pensaba que la distorsión iba a ser mayor y la verdad es que me ha sorprendido con "una de cal y otra de arena".

La de cal han sido esos -2.27% en 18 mm. que pese a no ser un resultado para "tirar cohetes" están muy lejos de los vistos en otras pruebas. Esta unidad ha arrojado estos valores los cuales podéis ver in miniatura a continuación y para los "calculadores" os dejo las tomas principales en descarga para que podáis cotejar datos si os apetece.

Todas las tomas han resultado simétricas.

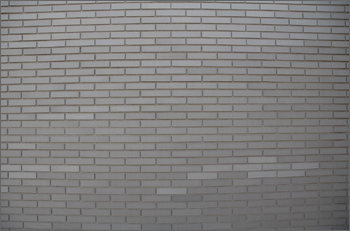

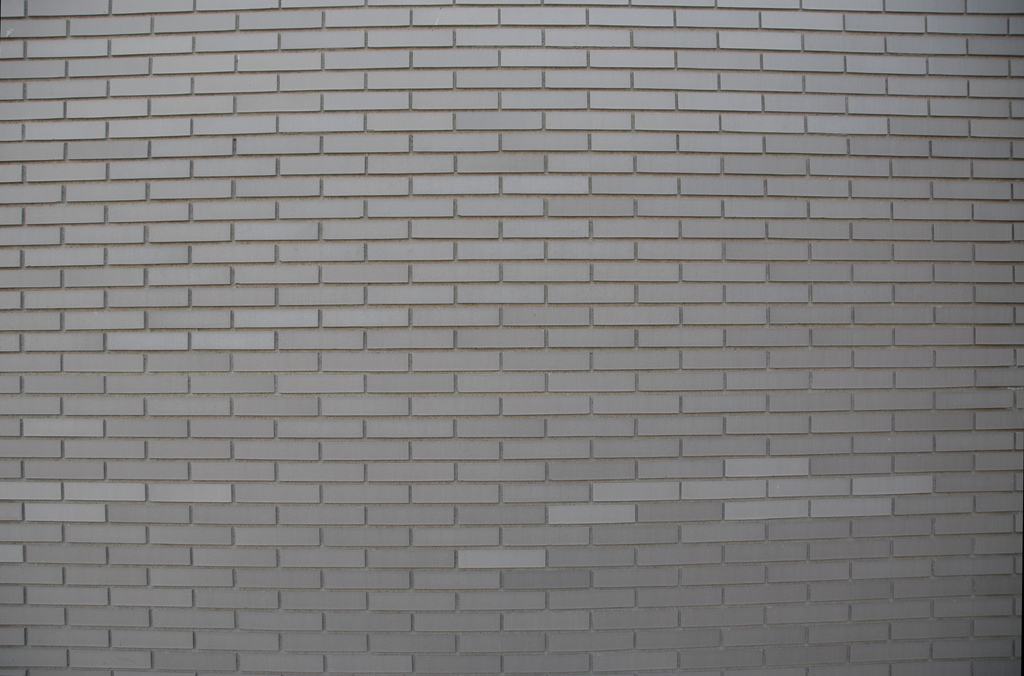

                                                    18 mm. a 2 mts.                                     a 1.024 px.


                                                    50 mm. a 5 mts.

Y la de arena son esos 50 mm. a todas luces exagerados de distorsión positiva.


                                             ________________________________________


Y estos valores a "nivel práctico" , ¿en que se pueden traducir?, pues vamos a empezar por los 18 mm. en un acercamiento a un edificio que me sirve de plantilla para multitud de detalles :



                                       18 mm. a 10 mts. de distancia                                           a 1.024 px.

En estos 18 mm. el "barril" es apreciable pero será +/- molesto dependiendo de la exigencia y el uso de cada aficionado. En todo caso en 17/18 mm. es una imagen muy habitual en la mayoría de zooms de rango más corto y no elitistas. Es un muy buen comienzo para su recorrido.




                                        35 mm. a 15 mts. de distancia                                           a 1.024 px.


Aquí la distorsión positiva o efecto "cojín" es más evidente y molesta, especialmente en la esquina superior izquierda que coincide con un bloque de casas.





                    75 mm. a 25 mts. de distancia                                           a 1.024 px.


En esta ocasión sigue la distorsión positiva y debido al mayor asilamiento del edificio no queda tan evidenciado el "cojín".


                                                  COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA

En esta ocasión, debido al rango focal tan extenso y a la gran demanda-novedad del zoom nos hemos extendido en todos los apartados del análisis más de lo habitual.

En el apartado de viñeteo no hay ningún comportamiento digno de resaltar, ni por bueno ni por menos bueno, será en la distorsión geométrica donde aparezcan más "duendes" de los que quisiéramos. Este producto empieza en su máximo angular con un comportamiento BUENO pero los ingenieros de Nikon han considerado primar una no muy excesiva distorsión positiva al final de su recorrido, recordemos que en los 105 y 200 mm. los valores son anormalmente bajos, en detrimento de la franja media, que a mi juicio es mucho más importante en este apartado.  Los 35, 50 y 75 mm. son focales muy solicitadas en las que habría que primar una mejor corrección de paralaje en detrimento de las focales más largas, vamos así es como veo yo la cosas.


                                                               ABERRACIONES CROMÁTICAS

En este apartado el producto está muy conseguido. Para rematar el trabajo hubiera sido deseable eliminar esas aberraciones secundarias vistas, aunque  será difícil apreciar sus efectos en tomas normales Producir un zoom de este tipo y posicionamiento con corrección apocromática hubiera sido prohibitivo.

 RESISTENCIA INDIRECTA AL SOL (Flare)

Con el parasol dedicado incluido no se han apreciado problemas en este apartado.

                                                       COMENTARIOS RESISTENCIA INDIRECTA AL SOL

Con sol tangencial no sufre pérdida de contraste ni de color. Sin problemas en este apartado.
