CANON 50/1,8 STM
 ________________________________________________________________________________________________________________________



12 de Agosto de 2.015
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II + Canon 80D_______________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
50 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de  MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

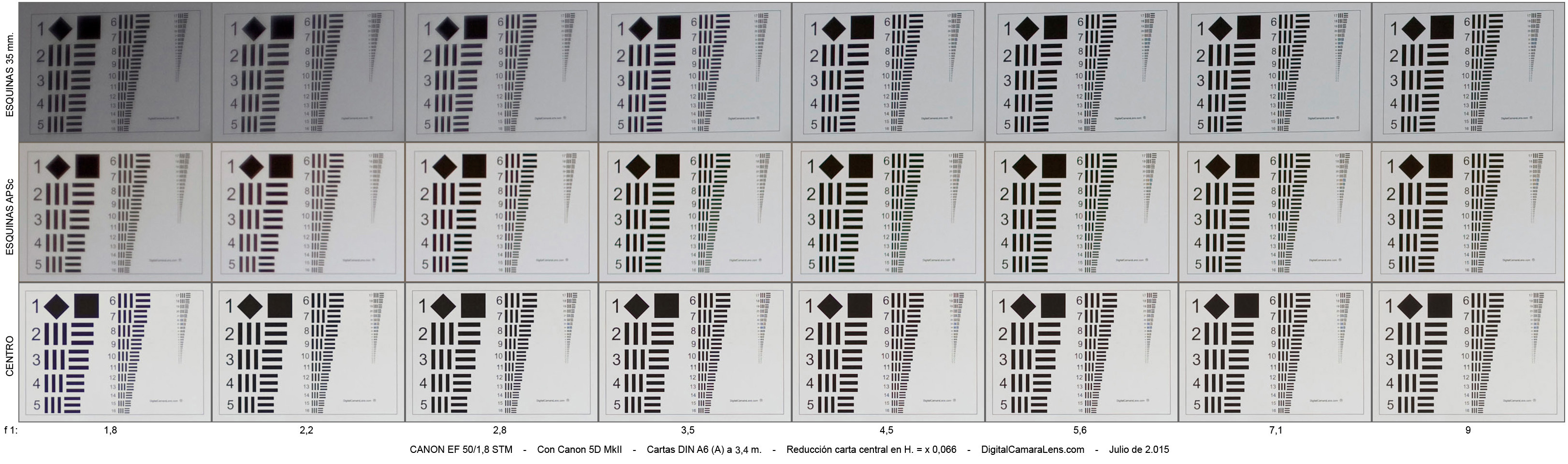

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





50 mm.




f 1:/

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

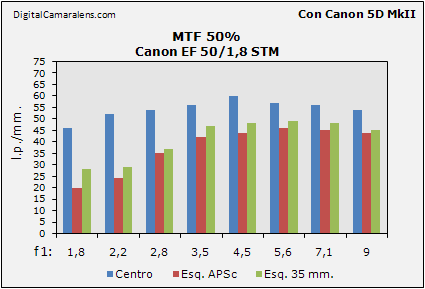

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



    Valores en l.p./mm.
f 1: 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Centro 46 52 54 56 60 57 56 54
Esq. APSc 20 24 35 42 44 46 45 44
Esq. 35 mm. 28 29 37 47 48 49 48 45


Implementado el 11-05-2.016


   Valores en l.p./mm.
f 1: 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 51 54 69 79 79 77 75 74 67
Esq. Media 29 56 74 81 82 82 82 74 68
Esq. Extrema 15 15 42 68 77 78 79 75 66


* Gráficas FF y APSc con escala distinta debido al formato.

Máquina

Centro

 Esquina Equiv. Amplif.
px./mm2.
Con Canon 5D MkII 46 20 24.305
Con Canon 80D 51 15 71.111


Comentarios.-
La revisión de este 50 mm. se ha llevado a cabo con una unidad distinta siete meses después de la publicación de esta prueba.

La finalidad, en esta y otras revisiones/ampliaciones, es ver el rendimiento de algunas ópticas en sensores con una amplificación mucho más elevada que las del formato nativo o con el que se probó anteriormente. Hay que tener en cuenta las posibles oscilaciones cualitativas de unidades del mismo producto pero de distintos lotes.

En este caso se trata de un objetivo que adquieren muchos usuarios de cámaras APSc de forma habitual y con una doble finalidad.

- La primera es tener los 80 mm. equivalentes para fotos de retrato con una abertura máxima importante y un coste asequible
- La segunda la opción tener el clásico 50 mm. si en el futuro se pasa al formato completo.

Bien, con una amplificación digital de casi el triple podemos ver lo esperado. El valor máximo que alcanza en el centro sube solo 19 l.p./mm. sobre las 60 l.p./mm. obtenidas con la Canon 5D MkII. Tenemos una imagen global un poco más grande (24 Mpx. vs 21 Mpx. -casualmente coinciden el tamaño de las cartas-) pero con una proporcionalidad de nitidez muy alejada debido en gran parte a su menor contraste. Las cartas de estudio lo evidencian de forma gráfica.

A f 1:1,8 la subida en el centro solo es de 5 l.p./mm. debido seguramente a una unidad con un poco menos rendimiento y con más ACs longitudinales y también al compromiso de un captor más denso de fotositos.

Art. relacionado:
Objetivos de 35 mm. en Cámaras APSc ►

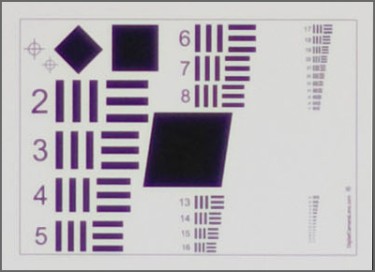

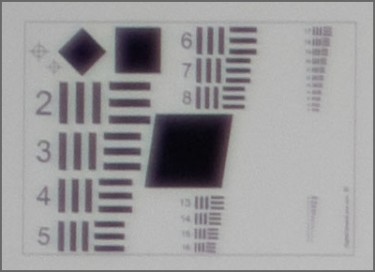

Centros Esquinas
Canon 5D MkII Canon 5D MkII (APSc)
Canon 80D Canon 80D (Extrema)

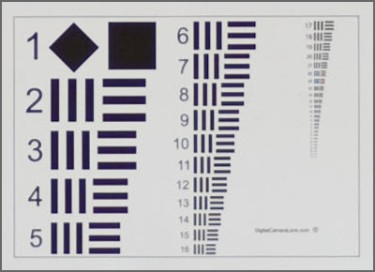

Cartas extraídas de los mosaicos correspondientes y reescaladas a 375 px. x 272 px. para encajarlas en pantalla. Originales de 400 x 295 px.

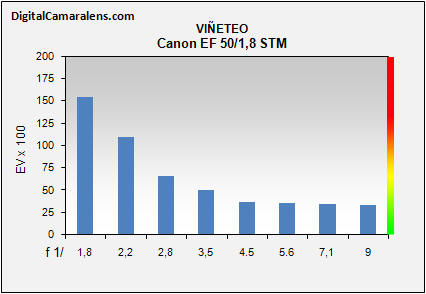

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 154 110 66 50 37 35 35 34
Tipo de viñeteo: radial acusado
100% Sat. = 1 Ev

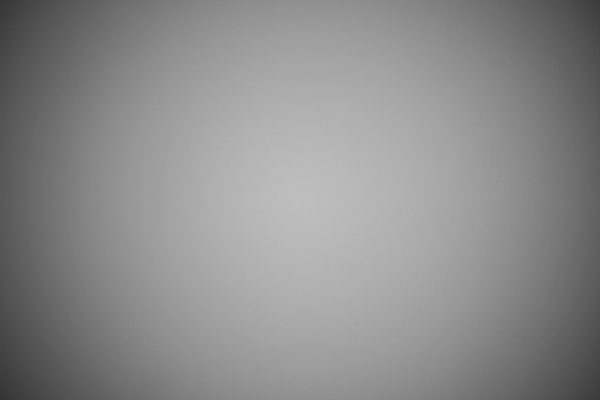

Muestra gráfica a f 1:1,8 - *** Si pasas el puntero por encima se intercambia por f 1:2,8


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 3 m. -1 Muy ligera

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 Amplitud

Valores

%

 - - - 0,09 0,09 0,06 0,06 0,06 Reducida

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
50 mm. 1,2 s. 1,2 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcta
Micro-ajustes necesarios: -3

Para más detalles sobre el funcionamiento general del sistema de enfoque STM ver página ►.

El desarrollo de la helicoidal es largo lo cual permite un arqueo de foco en modo manual notable. Como contrapartida invierte más tiempo en el recorrido total. No es ruidoso pero se aprecia un ligero zumbido en recorridos largos y en modo AFc.
